6ES7334-0CE01-0AA0

Шолу

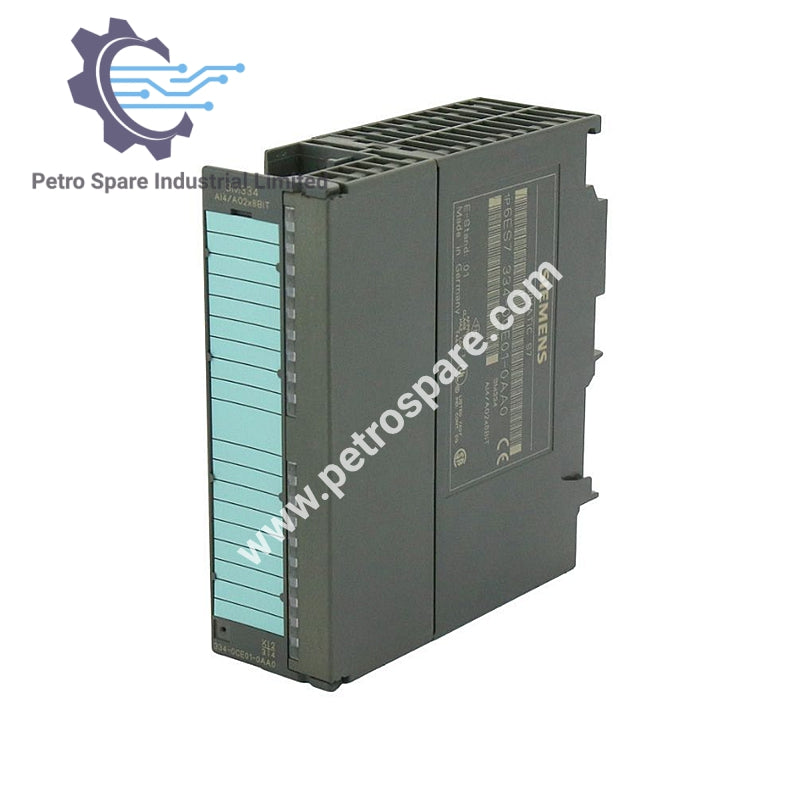

Siemens 6ES7334-0CE01-0AA0 SIMATIC S7-300 SM 334 — өнеркәсіптік автоматтандыру жүйелері үшін 4 аналогтық кіріс және 2 аналогтық шығыс бар аналогтық кіріс/шығыс модулі.

Аналогтық кірістер

• Кірістер саны: 4 (кернеуді өлшеу)

• Рұқсат етілген кіріс кернеуі (жою шегі): Максимум 20 В

• Рұқсат етілген кіріс тогы (жою шегі): Максимум 40 мА

• Цикл уақыты (барлық арналар): Максимум 5 мс

• Кіріс ауқымдары: Кернеу (иә), Ток (иә), Термоэлектрлік жұп (жоқ), Қарсылық термометрі (жоқ), Қарсылық (жоқ)

• Номиналды кернеу ауқымы: 0-ден +10 В-қа дейін, кіріс қарсылығы 100 кОм

• Номиналды ток ауқымы: 0-ден 20 мА-ға дейін, кіріс қарсылығы 50 Ом

Аналогтық шығыстар

• Шығыстар саны: 2

• Кернеу шығысын қорғау: Қысқа тұйықталудан қорғау

• Кернеу шығысының қысқа тұйықталу тогы: Максимум 11 мА

• Ток шығысының жүктемесіз кернеуі: Максимум 15 В

• Шығыс кернеу ауқымы: 0-ден 10 В-қа дейін

• Шығыс ток ауқымы: 0-ден 20 мА-ға дейін

• Жүктеме кедергісі:

  • Кернеу шығыстары: Минимум 5 кОм, сыйымдылық жүктемесі максимум 1 мкФ

  • Ток шығыстары: Максимум 300 Ом, индуктивті жүктеме максимум 1 мГн

Сым ұзындығы

• Қорғалған сым: Максимум 200 м

Механикалық сипаттамалар

• Ені: 40 мм

• Биіктігі: 125 мм

• Тереңдігі: 117 мм

• Салмағы: Шамамен 285 г

---
