6ES7221-1BH32-0XB0

Өнімге шолу

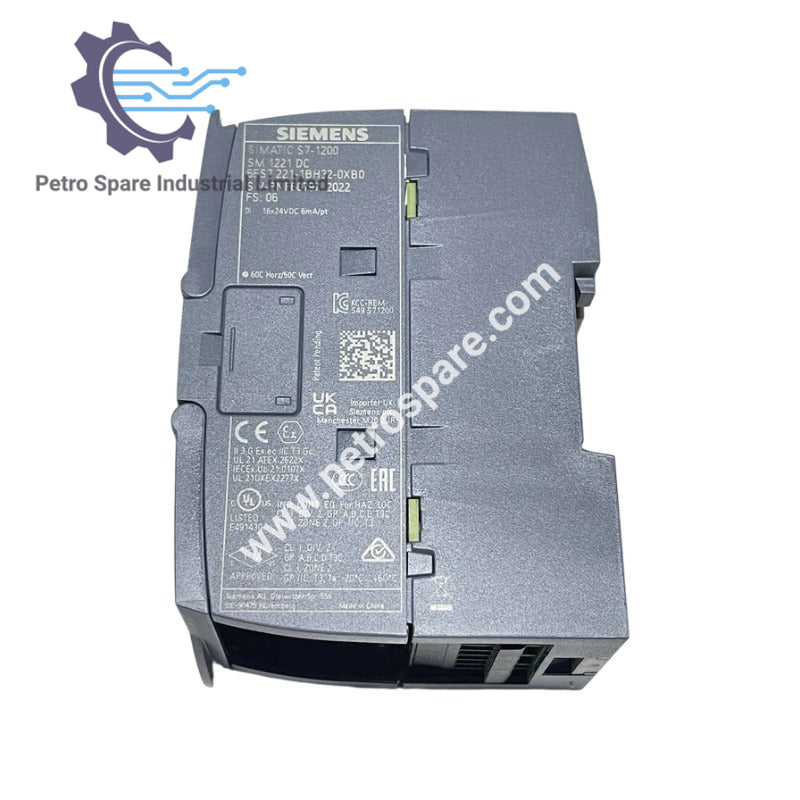

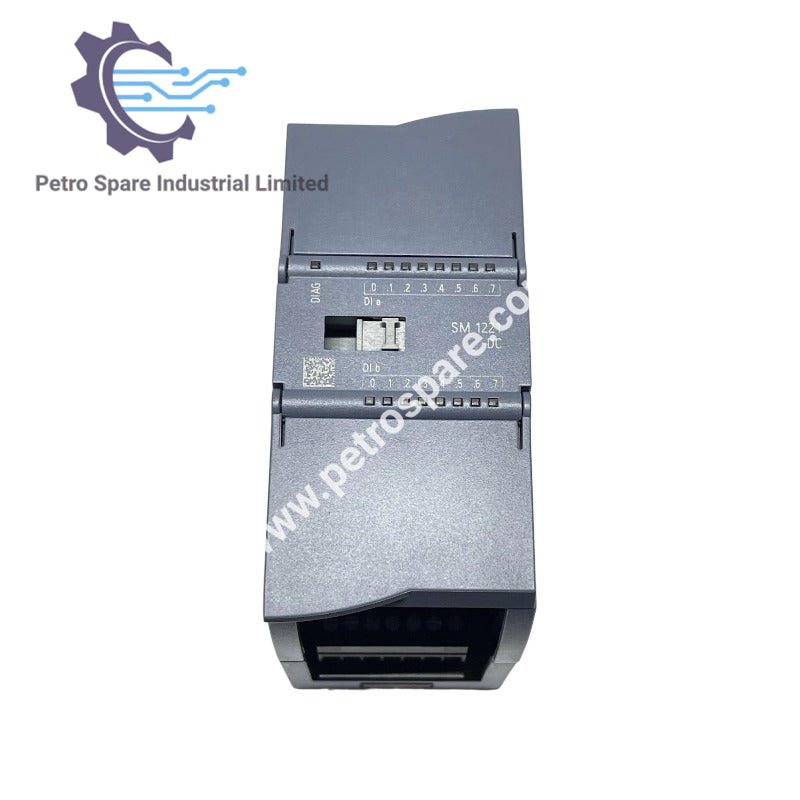

6ES7221-1BH32-0XB0 — 16 цифрлық кірісі (24V DC, sink/source) бар SIMATIC S7‑1200 SM 1221 цифрлық кіріс модулі. Кірістер әр топта 4 арнадан топтастырылған және IEC 61131 стандартына сәйкес 1-типті кіріс сипаттамасына ие.

Қоректендіру кернеуі

• Номиналды мәні: 24V DC
• Рұқсат етілетін диапазоны: 20.4V–28.8V DC

Кіріс тогы

• Артқы шинадан (5V DC, макс.): 130 mA
• L+ жүктеме кернеуінен (жүктемесіз, әр арнаға макс.): 4 mA

Қуат шығыны

• Қуат шығыны (әдеттегі): 2.5 W

Цифрлық кірістер

• Саны: 16 (4-тен топтарға бөлінген)
• Кіріс сипаттамасы: IEC 61131 стандартына сәйкес 1-тип
• Бір уақытта басқарылатын кірістер (макс.): 16 (барлық орнату орындарында)

Кіріс кернеуі

• Номиналды мәні: 24V DC
• «0» сигналы: 1 mA кезінде 5V DC
• «1» сигналы: 2.5 mA кезінде 15V DC

Кіріс тогы

• «0» сигналы (тыныштықтағы макс. ток): 1 mA
• «1» сигналы (мин.): 2.5 mA
• «1» сигналы (әдеттегі): 4 mA

Қоршаған орта жағдайлары

• Жұмыс температурасы: –20°C-тан +60°C-қа дейін
• Рұқсат етілетін температура өзгерісі: 5°C-тан 55°C-қа дейін, 3°C/мин
• Сақтау/тасымалдау температурасы: –40°C-тан +70°C-қа дейін
• Салыстырмалы ылғалдылық (25°C-та, конденсациясыз): макс. 95%

Қосылу тәсілі

• Қажетті алдыңғы коннектор: Иә

Физикалық сипаттамалары

• Корпус материалы: Пластик
• Ені: 45 mm
• Биіктігі: 100 mm
• Тереңдігі: 75 mm
• Салмағы: шамамен 210 g

---
