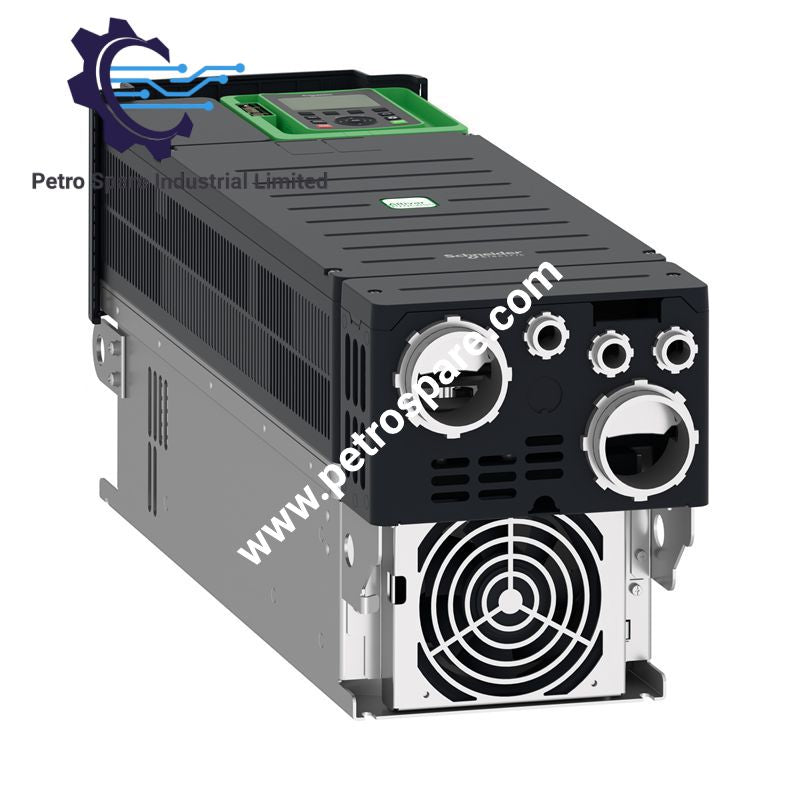

ATV930D37Y6

Altivar Process ATV900 платформасында айнымалы жиілікті қозғалтқыштарды басқаруға арналған Schneider Electric ATV930D37Y6 (ATV930 айнымалы жылдамдық жетегі) 500-ден 690 VAC-қа дейінгі қорек диапазонында асинхронды және синхронды қозғалтқыштарға арналған үш фазалы қуатты түрлендіруді қамтамасыз етеді. Жетекке кіріктірілген тежеу чоппері, Modbus байланысы, Ethernet негізіндегі Modbus TCP және EtherNet/IP интерфейстері, конфигурацияланатын енгізу/шығару порттары және Safe Torque Off функциясы кіреді.

Аппараттық сипаттамалар

Параметр	Сипаттама
Модель	ATV930D37Y6
Негізгі модель	ATV930
Бренд	Schneider Electric
Серия	Altivar Process ATV900
Өнім түрі	Айнымалы жылдамдық жетегі
Қолданылуы	Өнеркәсіптік процестердегі қозғалтқыштарды басқару
Қозғалтқыштармен үйлесімділігі	Асинхронды және синхронды қозғалтқыштар
Номиналды қорек кернеуі	500-ден 690 VAC-қа дейін, -15-тен +10%-ға дейін
Фазалар саны	3 фазалы
Үздіксіз шығыс тогы	Қалыпты режимде 45 A; 2.5 kHz жиілігінде ауыр режимде 34 A
Номиналды шығыс тогы	45.0 A
Қозғалтқыш қуаты	Қалыпты режимде 30.0 kW; ауыр режимде 22.0 kW
Максималды шығыс кернеуі	690 VAC
Максималды шығыс жиілігі	599 Hz
Коммутация жиілігі	1-ден 4.9 kHz-ке дейін реттеледі; төмендетілген жүктемеде 2.5-тен 4.9 kHz-ке дейін
Номиналды коммутация жиілігі	2.5 kHz
Тежеу чоппері	Кіріктірілген
Тежеу әдісі	Тұрақты токты енгізу
4 квадрантты жұмыс	Қолдау көрсетіледі
Байланыс	Тізбектік Modbus, Modbus TCP, EtherNet/IP
Ethernet жылдамдығы	10/100 Mbit/s
Modbus тізбектік байланыс жылдамдығы	4.8, 9.6, 19.2, 38.4 kbit/s
Ethernet интерфейсі	2 RJ45 коннекторы
Тізбектік интерфейс	1 RJ45, 2 сымды RS-485
Цифрлық енгізулер	10
Аналогтық енгізулер	3, 0-ден 10 VDC-қа дейін немесе 0-ден 20 mA-ға дейін / 4-тен 20 mA-ға дейін, 12 bit
Аналогтық шығыстар	2, 0-ден 10 VDC-қа дейін немесе 0-ден 20 mA-ға дейін, 10 bit
Релелік шығыстар	3 конфигурацияланатын шығыс
Safe Torque Off	Қолдау көрсетіледі
Safe Stop 1	Қолдау көрсетіледі
Қауіпсіз шектелген жылдамдық	Қолдау көрсетіледі
Қауіпсіз тежеуді басқару	Қолдау көрсетіледі
EMC сүзгісі	Кіріктірілген
Орнату	Қабырғаға орнату, тігінен +/- 10 deg
Қорғаныс дәрежесі	IP21
UL корпус түрі	Type 1
Ені	331 mm
Биіктігі	630 mm
Тереңдігі	297 mm
Салмағы	53 kg
Жұмыс температурасы	-15-тен 50 deg C-қа дейін төмендетусіз; 50-ден 60 deg C-қа дейін төмендетілген жүктемемен
Жұмыс биіктігі	1000 m-ге дейін төмендетусіз; 1000 m-ден жоғары токты төмендету қажет
Салыстырмалы ылғалдылық	Конденсациясыз 5-тен 95%-ға дейін
Қуаттың таралуы	Мәжбүрлі конвекция кезінде 557 W; 500 V, 2.5 kHz жағдайында табиғи конвекция кезінде 178 W
Салқындату ауасының көлемі	406 m3/h
Желі жиілігі	50-ден 60 Hz-ке дейін
Болжамды желілік қысқа тұйықталу тогы	70 kA
Сертификаттар	TÜV, UL, CSA
Таңбалануы	CE
Стандарттар	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
Шығарылған елі	Үндістан

Өнеркәсіптік жетекті басқару және желілік интерфейстер

ATV930D37Y6 асинхронды қозғалтқыштарда айнымалы момент, оңтайландырылған момент және тұрақты момент режимдеріне арналған қозғалтқышты басқару профильдерін қамтамасыз етеді. Синхронды қозғалтқыштарды басқару тұрақты магнитті және синхронды реактивті қозғалтқыш профильдерін қамтиды. Үдеу және баяулау рампаларын сызықтық, S-тәрізді, U-тәрізді немесе реттелетін етіп конфигурациялауға болады, реттеу диапазоны 0.01-ден 9999 s-ке дейін.

Жетек Modbus тізбектік байланысын 2 сымды RS-485 интерфейсі арқылы ұсынады және 10/100 Mbit/s жылдамдықта Modbus TCP мен EtherNet/IP үшін Ethernet байланысын қамтамасыз етеді. Modbus тізбектік байланысы 1-ден 247-ге дейінгі мекенжайларды, RTU кадрлауын және тақ, жұп немесе паритетсіз режимді конфигурациялауды қолдайды.

Басқару интерфейсіне сегіз бағдарламаланатын цифрлық енгізу, импульсті қолдайтын екі енгізу, үш аналогтық енгізу, екі аналогтық шығыс, үш релелік шығыс және STOA мен STOB Safe Torque Off енгізулері кіреді. Цифрлық енгізулер IEC 61131-2 сигнал деңгейлерін қолдайды. Аналогтық енгізулер кернеу немесе ток сигналдарын қабылдайды, ал аналогтық шығыстарды кернеу немесе ток режиміне конфигурациялауға болады.

Қосымша байланыс және интерфейс модульдері платформаны PROFIBUS DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink және қосымша цифрлық немесе аналогтық енгізу/шығару мүмкіндіктерімен кеңейте алады. Цифрлық энкодер, аналогтық энкодер және резольвер кері байланысына арналған энкодер интерфейсі модульдері қолжетімді.

Жиі қойылатын сұрақтар

Q: ATV930D37Y6 қандай қозғалтқыш түрлерін басқара алады?
A: Жетек үш фазалы асинхронды және синхронды қозғалтқыштарды, соның ішінде тұрақты магнитті және синхронды реактивті қозғалтқыш профильдерін қолдайды.

Q: Стандартты жетекте қандай байланыс интерфейстері бар?
A: Стандартты интерфейстерге 2 сымды RS-485 арқылы тізбектік Modbus, Ethernet арқылы Modbus TCP және Ethernet арқылы EtherNet/IP кіреді. Қосымша байланыс модульдері қосымша далалық шина интерфейстерін ұсынады.

Q: Жетекте Safe Torque Off функциясы бар ма?
A: Иә. Safe Torque Off функциясы үшін STOA және STOB енгізулері қарастырылған. Ұсынылған сипаттамаларда Safe Stop 1, қауіпсіз шектелген жылдамдық және қауіпсіз тежеуді басқару да қолдау көрсетілетін қауіпсіздік функциялары ретінде көрсетілген.

Нысанда орнату жөніндегі нұсқаулар

Жетекті көрсетілген +/- 10 deg жұмыс қалпында тігінен орнатыңыз және мәжбүрлі немесе табиғи конвекциялық салқындатуға қажетті саңылауды қамтамасыз етіңіз. Мәжбүрлі конвекция қолданылған жағдайда көрсетілген салқындату ауасының көлемі 406 m3/h құрайды.

Желі, қозғалтқыш және DC шина өткізгіштерін белгіленген бұрандалы клеммаларға қосыңыз. Ұсынылған сипаттамаларда желі, қозғалтқыш және DC шина клеммалары үшін 16-дан 50 mm2-ге дейінгі, ал басқару клеммалары үшін 0.5-тен 1.5 mm2-ге дейінгі өткізгіштер көрсетілген.

Өткізілетін және сәулеленетін кедергілерді азайту үшін қуат өткізгіштерін төмен деңгейлі аналогтық, байланыс және кері байланыс сымдарынан бөлек орналастырыңыз. Аналогтық және байланыс кабельдері үшін таңдалған желі топологиясы мен орнату нұсқаулығына сәйкес тиісті экранды жалғауды қолданыңыз.

Қуат бермес бұрын қорек кернеуін, фазалар конфигурациясын, қорғаныс құрылғыларын, қозғалтқыш сымдарын, жерге қосуды және басқару клеммаларының тағайындалуын тексеріңіз. Жетекті іске қоспас бұрын STOA және STOB сымдарының қолданылатын қауіпсіздік тізбегі жобасына сәйкестігін тексеру қажет.

Қоршаған орта температурасы мен биіктік бойынша көрсетілген шектерді сақтаңыз. 50 deg C-тан жоғары температурада немесе 1000 m-ден жоғары биіктікте жұмыс істегенде өндірушінің токты төмендету талаптарын қолданыңыз.

Ұсынылған деректерде кіріктірілген EMC сүзгісі және қуат пен басқару клеммалары арасындағы оқшаулау көрсетілген. Соңғы орнату кезінде белгіленген қорғаныш жерге қосу және EMC байланысын ұйымдастыру талаптары сақталуы тиіс.

---
