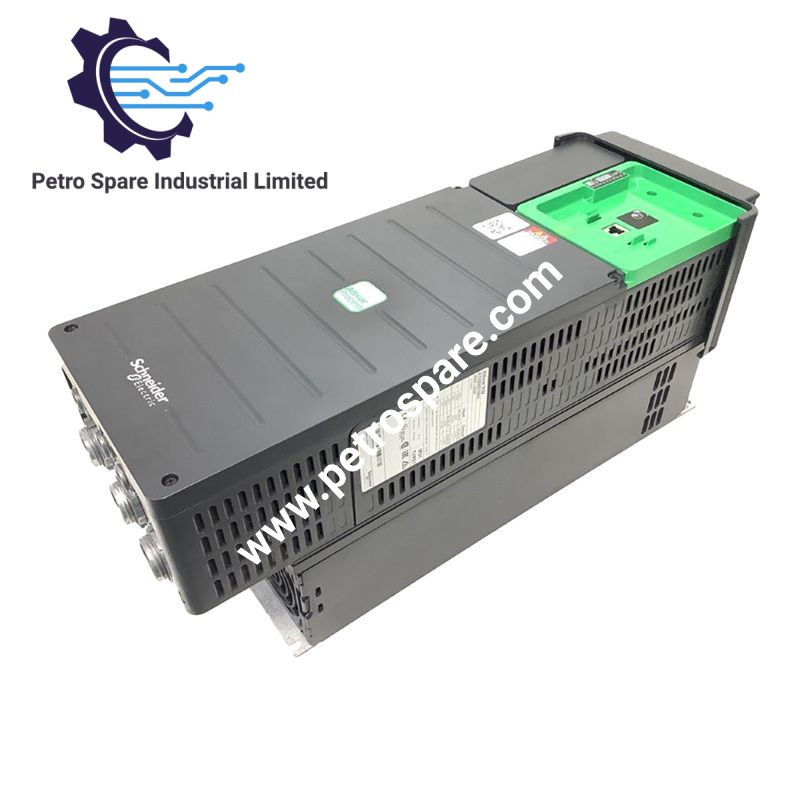

ATV930D15N4

Altivar Process ATV900 платформасында үш фазалы қозғалтқыш жылдамдығын басқаруға конфигурацияланған Schneider Electric ATV930D15N4 (ATV930 айнымалы жылдамдық жетегі) 380-ден 480 VAC-қа дейінгі қорек көзінен синхронды және асинхронды қозғалтқыштарды тікелей электрлік басқаруды қамтамасыз етеді. Құрылғыда кіріктірілген тежеуіш шоппері, IP21 корпус қорғанысы, кіріктірілген Modbus және Ethernet байланысы, конфигурацияланатын аналогтық және дискретті енгізу/шығару арналары, сондай-ақ Safe Torque Off функциясы бар.

Аппараттық сипаттамалар

Параметр	Сипаттамасы
Модель	ATV930D15N4
Бренд	Schneider Electric
Сериясы	Altivar Process ATV900
Өнім түрі	Айнымалы жылдамдық жетегі
Нұсқасы	Тежеуіш шоппері бар стандартты нұсқа
Қозғалтқыш түрі	Үш фазалы синхронды және асинхронды қозғалтқыштар
Номиналды қорек кернеуі	380-ден 480 VAC-қа дейін
Қорек жиілігі	50-ден 60 Hz-ке дейін
Қозғалтқыш қуаты	Қалыпты жүктеме режимінде 15.0 kW; ауыр жүктеме режимінде 11.0 kW
Үздіксіз шығыс тогы	Қалыпты жүктеме режимінде 31.7 A; 4 kHz кезінде ауыр жүктеме режимінде 23.5 A
Максималды өтпелі ток	Қалыпты жүктеме режимінде 60 s ішінде 38 A; ауыр жүктеме режимінде 60 s ішінде 35.3 A
Максималды шығыс жиілігі	599 Hz
Коммутация жиілігі	2-ден 16 kHz-ке дейін реттеледі; дерейтингпен 4-тен 16 kHz-ке дейін
Номиналды коммутация жиілігі	4 kHz
Тежеуіш шоппері	Кіріктірілген
Тежеу әдісі	Тұрақты токпен тежеу; төрт квадрантты жұмысқа қолдау көрсетіледі
IP қорғанысы	IP21
Қауіпсіздік функциялары	STO, SS1, SLS, SBC/SBT
Сандық енгізулер	10; DI1-DI8 бағдарламаланады, DI7 және DI8 импульстік енгізулер ретінде конфигурацияланады, STOA және STOB
Сандық шығулар	2
Аналогтық енгізулер	3; 0-ден 10 VDC-қа дейін немесе 0-ден 20 mA-ге дейін / 4-тен 20 mA-ге дейін, 12 bit
Аналогтық шығулар	2; 0-ден 10 VDC-қа дейін немесе 0-ден 20 mA-ге дейін, 10 bit
Релелік шығулар	3 конфигурацияланатын релелік шығыс
Ethernet интерфейсі	Ethernet, Modbus TCP, EtherNet/IP
Сериялық интерфейс	Екі сымды RS 485, Modbus сериялық интерфейсі
Ethernet беру жылдамдығы	10/100 Mbit/s
Modbus сериялық жылдамдығы	4.8-ден 38.4 kbit/s-ке дейін
Байланыс қосқыштары	2 RJ45; 1 RJ45
Өлшемдері	211 x 545.9 x 235 mm
Салмағы	13.6 kg
Жұмыс температурасы	Дерейтингсіз -15-тен 50 deg C-қа дейін; дерейтингпен 50-ден 60 deg C-қа дейін
Жұмыс биіктігі	Дерейтингсіз 1000 m-ге дейін; ток дерейтингімен 1000-нан 4800 m-ге дейін
Энергия тұтынуы	Қуат шығыны: табиғи конвекция кезінде 59 W; 380 V, 4 kHz кезінде мәжбүрлі конвекциямен 366 W
Шыққан елі	IN
Сертификаттары	UL, TÜV, CSA
Таңбалауы	CE
Стандарттары	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1

PLC желісі және жетекті басқару сипаттамалары

ATV930D15N4 10/100 Mbit/s беру жылдамдығымен және жартылай дуплексті немесе толық дуплексті жұмысты конфигурациялау мүмкіндігімен Modbus TCP және EtherNet/IP арқылы Ethernet байланысын қамтамасыз етеді. RS 485 интерфейсі 8 биттік деректермен және тақ, жұп немесе бақылаусыз паритетті конфигурациялау мүмкіндігімен Modbus RTU протоколына қолдау көрсетеді.

Жетек DI1-DI8 арқылы бағдарламаланатын 24 VDC дискретті сигналдарды қабылдайды. DI7 және DI8 30 kHz-ке дейінгі импульстік енгізулер ретінде жұмыс істей алады. Үш аналогтық енгізу кернеу немесе ток режимін, соның ішінде 0-ден 10 VDC-қа дейінгі және 4-тен 20 mA-ге дейінгі сигналдарды қолдайды. Аналогтық енгізулерде 12 биттік түрлендіру қолданылады.

Қозғалтқышты басқару профильдеріне асинхронды қозғалтқыштарға арналған айнымалы момент, оңтайландырылған момент және тұрақты момент режимдері кіреді. Тұрақты магнитті және синхронды реактивті қозғалтқыш профильдеріне де қолдау көрсетіледі. Үдеу және баяулау рампалары 0.01-ден 9999 s-ке дейін тәуелсіз реттеледі.

Кіріктірілген тежеуіш шоппері тежеу тізбегіне арналған тұрақты ток шинасына тікелей қосылуды қамтамасыз етеді. Жетек тұрақты токпен тежеуге және төрт квадрантты жұмысқа да қолдау көрсетеді.

Жиі қойылатын сұрақтар

С: ATV930D15N4 үшін қандай кіріс кернеу диапазоны көрсетілген?

Ж: Номиналды үш фазалы қорек диапазоны 380-ден 480 VAC-қа дейін, ал желі кернеуінің салыстырмалы симметриялық рұқсат етілген ауытқуы 10 % деп көрсетілген.

С: Жетекке қандай байланыс интерфейстері кіріктірілген?

Ж: Жетекте Modbus TCP және EtherNet/IP бар Ethernet, сондай-ақ Modbus сериялық байланысына арналған екі сымды RS 485 интерфейсі бар.

С: ATV930D15N4 Safe Torque Off функциясын қамтамасыз ете ме?

Ж: Иә. STO функциясы STOA және STOB енгізулері арқылы іске асырылады. Жетек SS1, SLS және SBC/SBT қауіпсіздік функцияларына да қолдау көрсетеді.

Нысанға орнату жөніндегі нұсқаулық

Жетекті көрсетілген плюс немесе минус 10 градус жұмыс қалпын сақтай отырып, тігінен орнатыңыз. Көрсетілген мәжбүрлі конвекциялық ауа ағыны мен жылу таратуға жеткілікті орын қалдырыңыз.

Желі жағындағы, қозғалтқыш және тұрақты ток шинасы өткізгіштерін тиісті бұрандалы клеммаларға қосыңыз. Көрсетілген өткізгіш қималары желі, қозғалтқыш және тұрақты ток шинасы қосылымдары үшін 10-нан 16 mm2-ге дейін, ал басқару клеммалары үшін 0.5-тен 1.5 mm2-ге дейін.

Қозғалтқыштың қуат өткізгіштерін төмен деңгейлі аналогтық және байланыс сымдарынан бөлек жүргізіңіз. Аналогтық сигналдар, RS 485 және Ethernet кабельдері үшін тиісті экранды аяқтау және жерге қосу тәсілдерін қолданыңыз. Өткізілетін және сәулеленетін кедергілерді азайту үшін экрандалған сигнал жолдарын жоғары токты коммутациялық өткізгіштерден бөлек ұстаңыз.

Кернеу бермес бұрын қорғаныш жерге қосылымын тексеріңіз. Іске қосу алдында қорек кернеуін, қозғалтқыш сымдарын, басқару енгізу полярлығын, STO сымдарын және байланыс адрестеуін растаңыз.

1000 m-ден жоғары биіктікте орнатқанда немесе 50 deg C-тан жоғары температурада жұмыс істегенде, көрсетілген шығыс тогының дерейтингін қолданыңыз. Салқындату ауа ағынының жолын бөгемеңіз.

---
