IS215VCMIH2B

Шолу

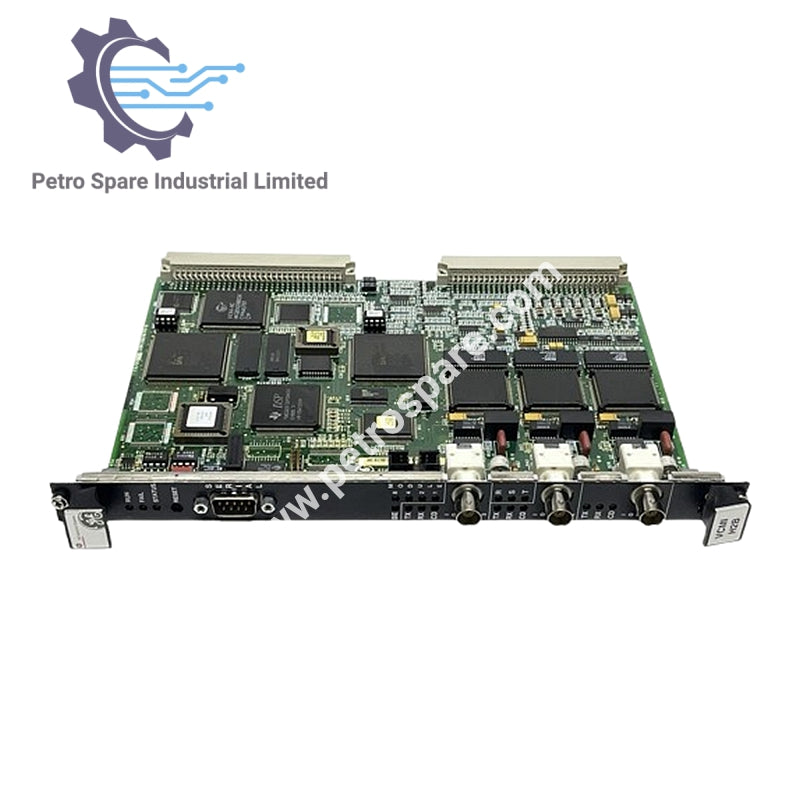

GE IS215VCMIH2B VME автобусының басты басқару тақтасы Mark VI жүйесінің бөлігі болып табылады. Ол контроллерлер мен I/O тақталары арасындағы байланысты басқарады, тақта идентификаторларын тағайындайды және жүйені бақылау үшін LED индикаторлары бар бірнеше байланыс порттарын қамтамасыз етеді.

Байланыс интерфейстері

• Порттар: 1 сериялы, 3 IONet

• IONet LED-тері: TX, RX, CD

• Қосымша LED-тер: Run, Fail, Status, 1, 2, 4, 8

• Қалпына келтіру: Алдыңғы панельдегі басу түймесі

Аппараттық архитектура

• Тақта түрі: 6U биіктіктегі VME

• Ені: 0.0787 дюйм

• Процессор: Texas Instruments 32-биттік DSP

• Жад: 32-биттік тасымалдау конфигурациясы SRAM, 256k × 32

Қосқыштар

• Артқы тақталар: 2

• Тігінен қосқыш: 12-ұялы еркек (p5)

• Басқа қосқыштар: Өткізгіш нүкте түрі

Схема компоненттері

• Интегралды схемалар: Бірнеше бірлік

• Резисторлар: Тақта бойынша таралған

• Конденсаторлар: Электрлік тұрақтылық үшін

• Диодтар: Схеманы қорғау үшін бар

• Трансформаторлар: Алдыңғы шетінде 3 дана, басқа жерлерде қосымша бірліктер

• Индукторлық моншақтар: 40-тан астам

---
