FC-TDOL-0724

Өнімге шолу

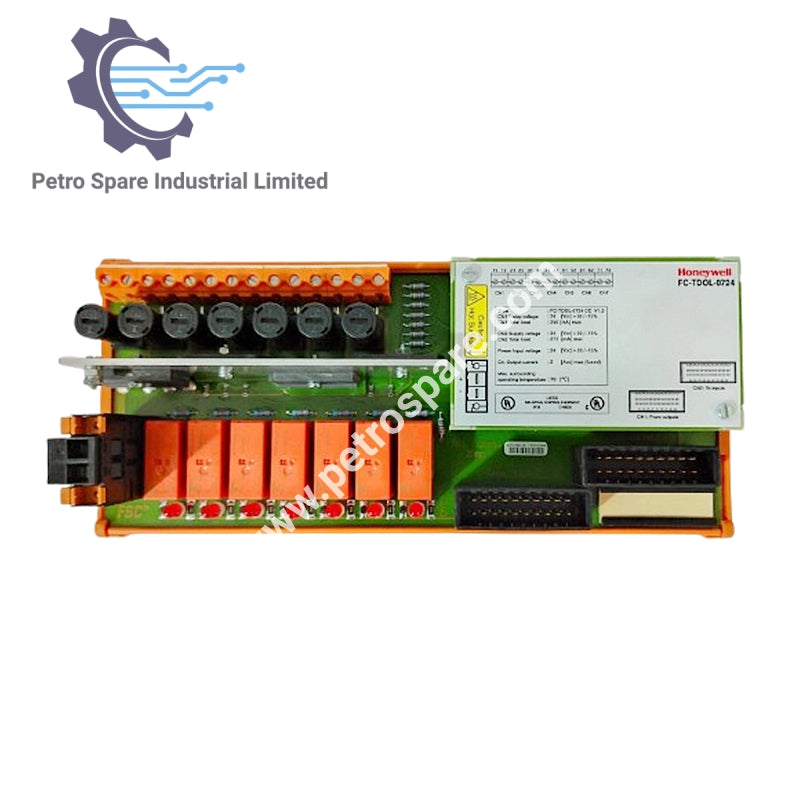

Honeywell FC-TDOL-0724 — 24 В тұрақты токпен жұмыс істеуге арналған, 7 шығыс каналы бар желі‑бақыланатын реле контактілі сандық шығыс FTA.

Шығыс сипаттамалары

• Каналдар саны: 7

• Максималды шығыс тогы: 2 А

• Шығыс жүктемесі: 24 В тұрақты ток, резистивті немесе индуктивті (шоқты басатын диодпен)

• Канал сақтандырғыштары: 5 × 20 мм, 2 А баяу әрекет ететін

• Шығыс қорек кернеуі: 24 В тұрақты ток ±20%

• Максималды жүктеме кедергісі: 2200 Ω

• Жүктемеге ағатын ағызу тогы: 24 В кезінде шамамен 1.1 мА

• Жүктемесіз шығыс кернеуі: ӨШІРУ 90%, ҚОСУ 100% қорек кернеуінің

• Қысқа тұйықталу анықтау шегі: 200 Ω < RTh < 400 Ω

Реле контакті сипаттамалары

• Максималды ауыстырылатын қуат: 150 Вт

• Күтілетін қызмет мерзімі (электрлік): 100,000 операция

• Күтілетін қызмет мерзімі (механикалық): 30,000,000 операция

Қуат тұтыну

• Өріс қуаты 24 В тұрақты ток: <9 мА (барлық каналдар өшірілгенде)

• Реле + 8-ші канал: шамамен 200 мА (TSDO‑0824-ден), максимум 250 мА

• Оқу кері байланыс тізбегі: <110 мА (жеке SDI‑1624), <210 мА (қосарланған SDI‑1624), максимум 275 мА

Физикалық сипаттамалары

• Өлшемдері: 240 × 109 × 80 мм

• Өлшемдері (дюйм): 9.45 × 4.29 × 3.15 дюйм

• DIN EN рельстері: TS32 / TS35 × 7.5

• Қолданылған рельс ұзындығы: 241 мм (9.49 дюйм)

---
