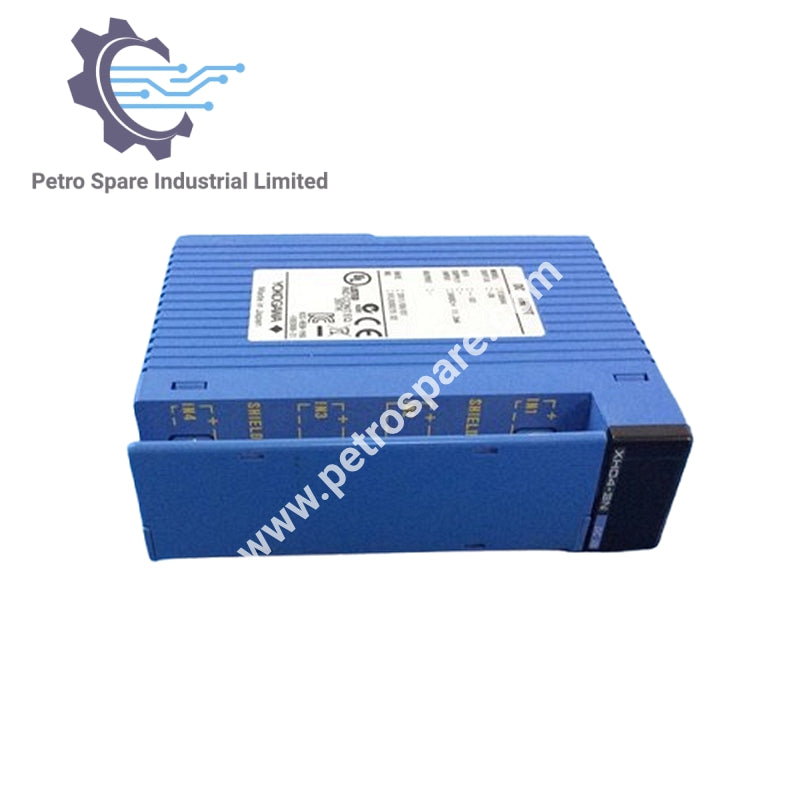

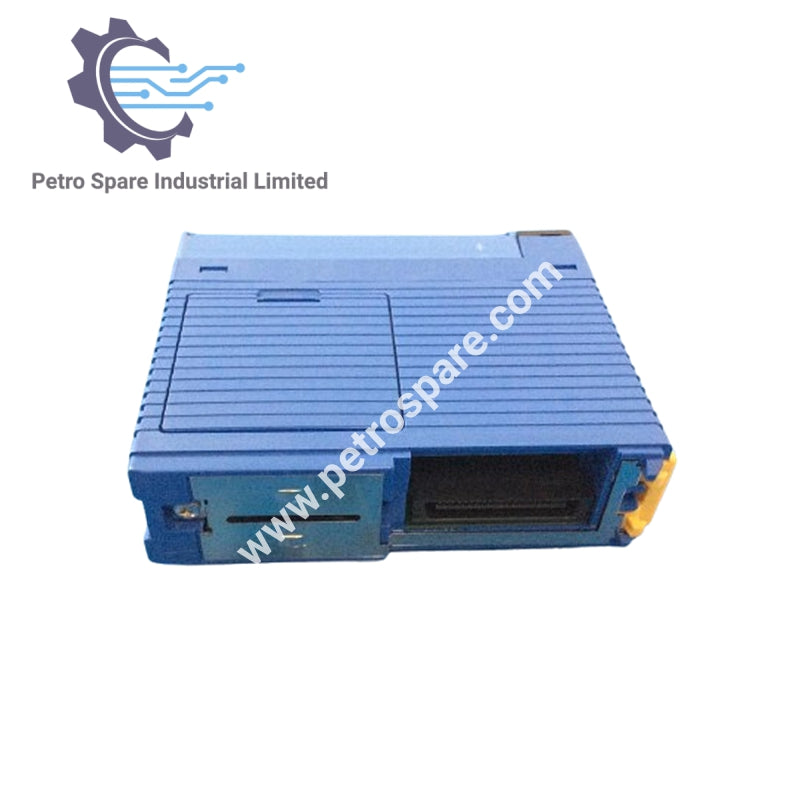

F3XH04-3N

Шолу

• Модель: F3XH04-3N

• Түрі: Жоғары жылдамдықты тұрақты ток кіріс модулі

• Кіріс нүктелерінің саны: 4 (тәуелсіз)

• Арнайы функция: Импульсті ұстау мүмкіндігі

Электрлік сипаттамасы

• Кіріс түрі: Тұрақты ток кернеуі

• Рейтингтелген кіріс кернеуі: 24 В DC

• Жұмыс кернеу диапазоны: 20.4–26.4 В DC

• Рейтингтелген кіріс тогы: 11.2 мА/нүкте (24 В DC кезінде)

• Кіріс кедергісі: 2.1 кОм

• Жұмыс кернеуі/ток:

  • ҚОСУ: ≥16 В DC (≥7.2 мА)

  • ӨШІРУ: ≤6.0 В DC (≤2.5 мА)

• Изоляция әдісі: Фотокуплер оқшаулау

• Төзімді кернеу: 1500 В AC 1 минутқа (сыртқы терминалдар мен ішкі тізбек арасында)

• Таралатын ток: 30 мА (5 В DC)

Өнімділік сипаттамасы

• Жауап беру уақыты:

  • ӨШІРУ → ҚОСУ: ≤50 мкс

  • ҚОСУ → ӨШІРУ: ≤50 мкс

• Ең кіші кіріс импульсінің ұзақтығы: 50 мкс

• Импульсті ұстау функциясы: DIP ауыстырғыштары арқылы таңдалады

• Үзіліс функциясы: Әр кіріс нүктесіне жеке бапталатын (баспалдақ бағдарламасы арқылы)

• Кіріс сигналының ұстау уақыты: ӨШІРУ→ҚОСУ ауысымынан кейін 512 мкс

• Кірістердің бір уақытта қосылу максималды қатынасы: 100%

Механикалық сипаттамасы

• Кіріс көрсеткіші: LED индикаторы (кіріс қосылғанда жанатын)

• Сыртқы қосылу: M3.5 бұрандалы 10 нүктелі терминал блогы

• Салмағы: 130 г

---
