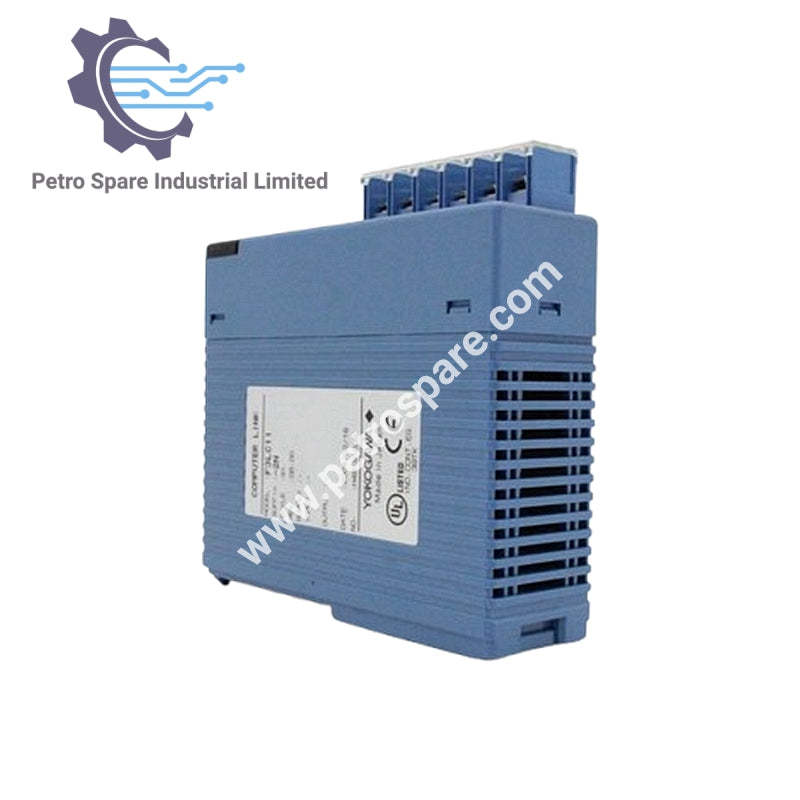

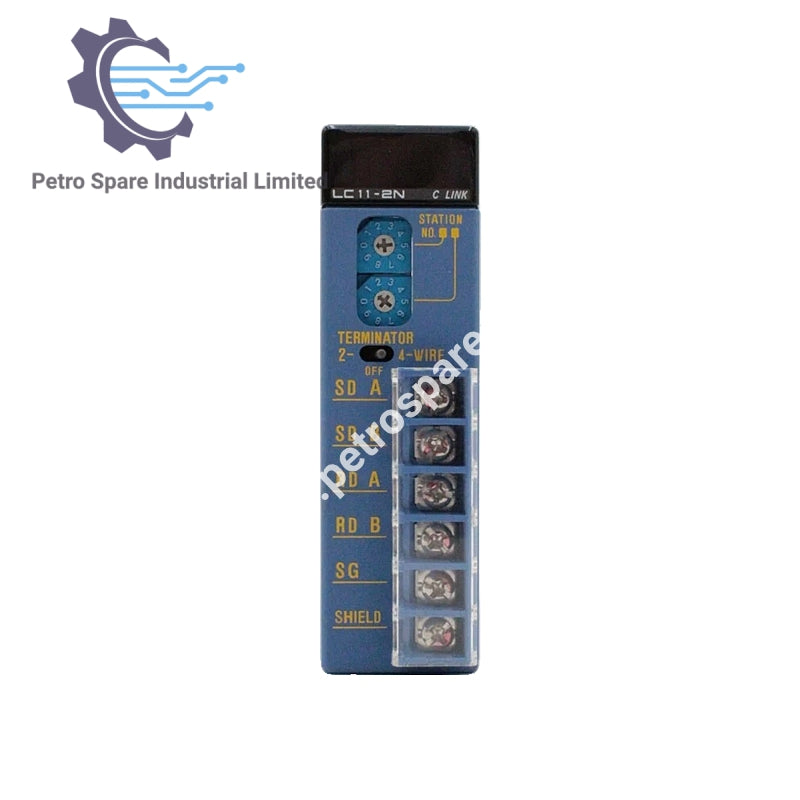

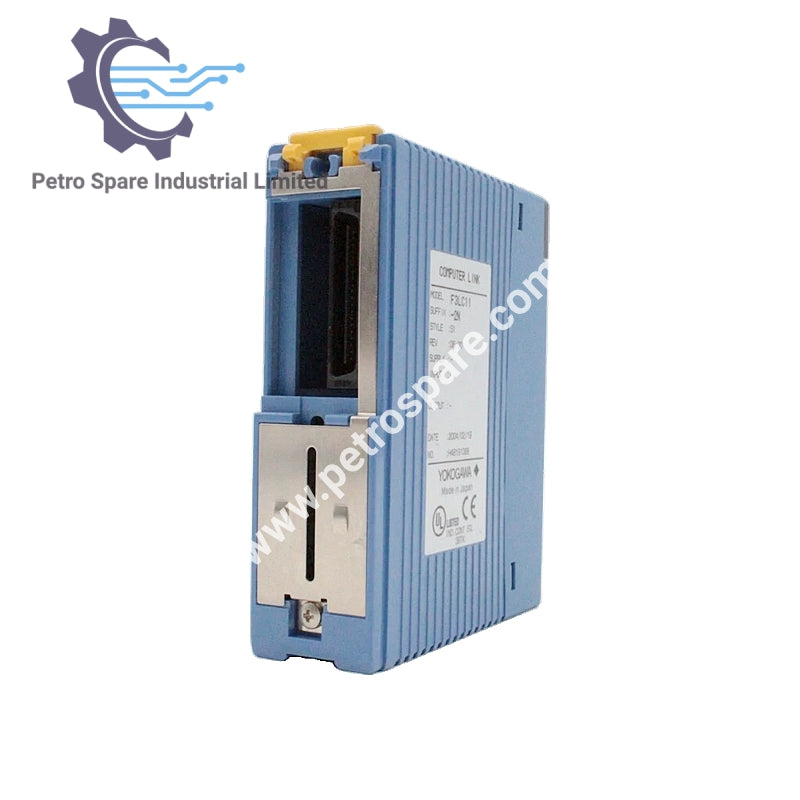

F3LC11-2N

Жалпы шолу

• Модель: F3LC11-2N

• Түрі: Жеке компьютерлік байланыс модулі

• Интерфейс стандарттары: EIA RS-422-A, EIA RS-485

• Жіберу режимі: Жартылай дуплекс, 4 сымды немесе 2 сымды жүйе

• Синхрондау: Бастау-тоқтату синхрондауы

• Протокол: Меншік протоколы

Қатынас спецификациясы

• Жіберу жылдамдығының нұсқалары: 300, 600, 1200, 2400, 4800, 9600, 19200 бпс

• Жіберу медиасы: Қорғалған бұралған жұп сым (AWG20–16)

• Жіберу қашықтығы: 1200 м дейін

• Тоқтату кедергісі: 220 Ω (ішкі, терминал станциясы үшін ауыстырғышпен таңдалады)

• Порттар саны: 1 (оқшауланған)

• Деректер форматы:

  • Бастау биті: 1

  • Деректер ұзындығы: 7 немесе 8 бит

  • Теңдік биті: жоқ, жұп немесе тақ

  • Тоқтату биті: 1 немесе 2 бит

• Қате анықтау: Теңдік тексерісі, тексеру соммасы

• Ағынды басқару: жоқ (Xon/Xoff жоқ)

• Баптау элементтері: Жіберу жылдамдығы, деректер форматы, тексеру соммасы, аяқтау таңбасы, қорғау

Функционалдық спецификация

• Қол жеткізу ауқымы: Басқару деректері, саты бағдарламасын жүктеу/жүктеп алу, ІСКЕ ҚОСУ/ТОҚТАТУ, қате журналын оқу

• Аяқтау таңбасы: Бапталатын (Иә/Жоқ)

• Қорғау функциясы: Бапталатын (Иә/Жоқ)

• Модуль шектері:

  • F3SP21: 2 модульге дейін

  • F3SP25, F3SP28, F3SP35, F3SP38, F3SP53, F3SP58, F3SP59, F3SP66, F3SP67, F3SP71, F3SP76, F3BP20, F3BP30: 6 модульге дейін (Ethernet интерфейс модульдерін қоса алғанда)

Электрлік спецификация

• Ток тұтыну: 170 мА

Механикалық спецификация

• Сыртқы қосылу: M3.5 бұрандаларымен 6 нүктелі терминал блогы

• Өлшемдері: 28.9 (ені) × 100 (биіктігі) × 83.2 (тереңдігі) мм

• Салмағы: 140 г

---
