1606-XL960E-3

Өнімге шолу

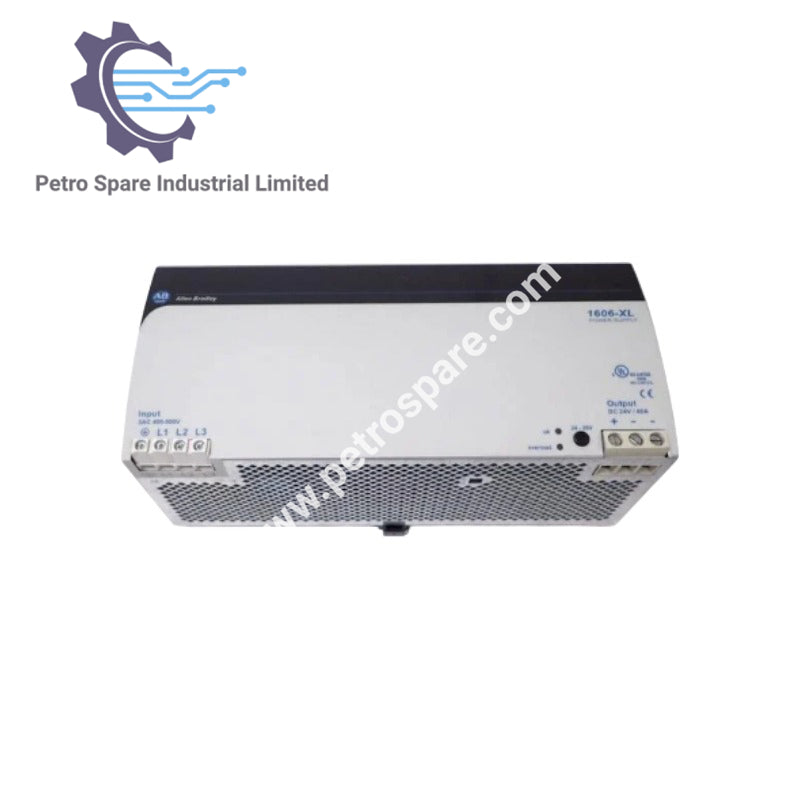

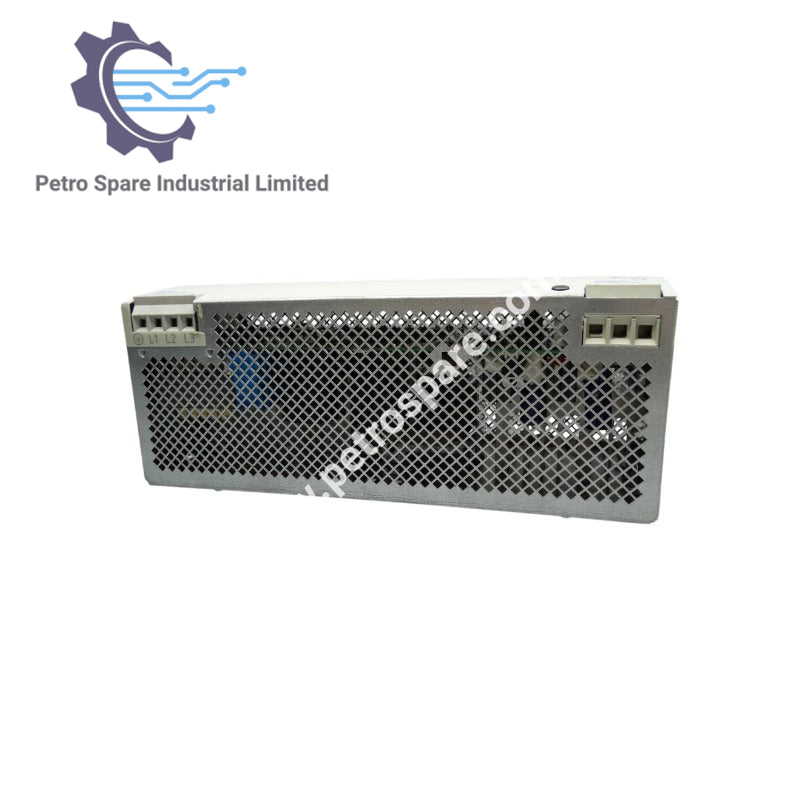

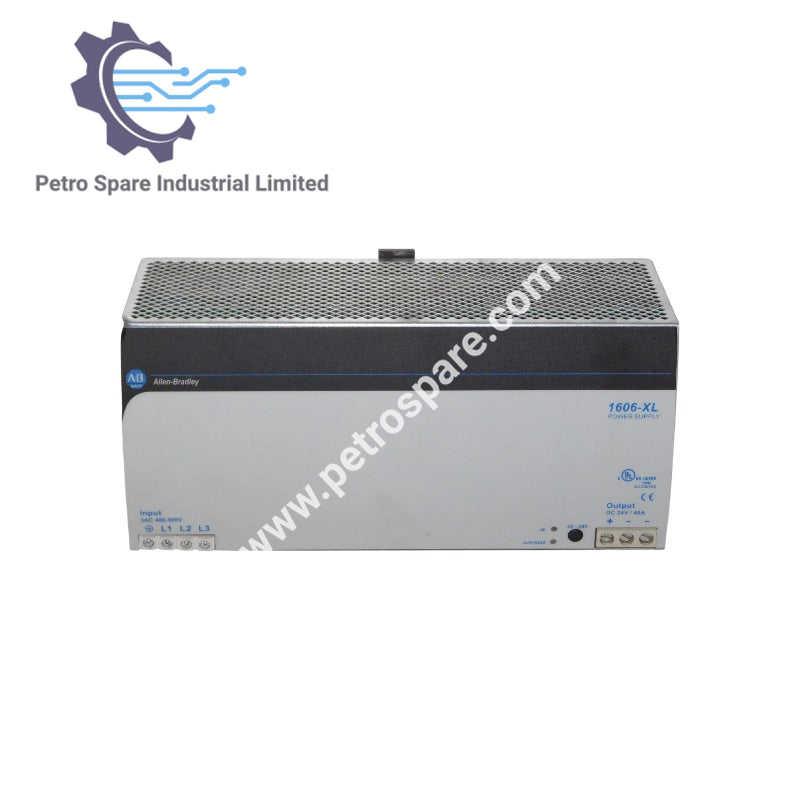

1606-XL960E-3 Allen-Bradley Bulletin 1606 XL Қуат көзі - бұл 960 W үздіксіз шығыс қуатын қамтамасыз ететін ауыр жүктемелі үш фазалы DIN рельсіне орнатылатын қуат көзі.

Кіріс сипаттамалары

• Кіріс кернеуі: 3 AC 400–500 V (±15%), 47–63 Гц

• Рұқсат етілген кернеу шектері: Үздіксіз 340–575 V AC, қысқа мерзімді 300–620 V AC

• Кіріс тогы: 3.0 A

• Қысқа тұйықталу тогы: < 30 A (тұрақты резистор, қайта қосу уақыты жоқ)

• Қорғау сақинасы ұсынысы: 10 A ×3 баяу әрекет ететін сақиналар (HBC) немесе 1492-SP3C100 қорғаушылар

• Транзиенттерді өңдеу: Активті транзиент сүзгісі, VDE 0160 / W2 стандартына сәйкес кедергі (1300 V / 1.3 мс)

Шығыс сипаттамалары

• Шығыс кернеуі: 24–28 V DC аралығында реттеледі

• Үздіксіз шығыс: 24 V / 40 A (960 W), 28 V / 35 A (980 W)

• Қысқа мерзімді шығыс (<1 мин): 24 V / 45 A (1080 W), 28 V / 38 A (1064 W)

• Кернеуді реттеу: Жалпы ≤ 2%

• Тербеліс/Шуды: < 50 mVpp

• Артық кернеуден қорғау: 32 V ±10% (hiccup режимі)

• Параллельді жұмыс: Жұмсақ сипаттамалар арқылы қолдау көрсетіледі

• Қуат кері әсерінен қорғаныс: < 35 V

Өнімділік сипаттамалары

• Қолдау уақыты: ≥ 15 мс @ 400 V AC, 24 V / 40 A

• Тиімділік (орташа): 92.5% @ 400 V AC, 24 V / 40 A

• Жоғалтулар (орташа): 78 W

• MTBF: 305,000 сағат (SN 29500, Tamb = +40 °C)

• Электролиттер: Ұзақ қызмет мерзімі, +105 °C рұқсат етілген

Құрылыс / Механика

• Өлшемдері (W × H × D): 275 × 124 × 117 мм (+ DIN рельсі)

• Салмағы: 3.3 кг

• Вентиляцияға арналған бос орын: Жоғары/төмен 70 мм, солға/оңға 25 мм

• Қосылыстар: Мықты бұрандалы терминалдар, алдыңғы панельге орнатылған

• Кіріс сымының өлшемі: Құрама 20–10 AWG, Қатты 20–10 AWG

• Шығыс сымының өлшемі: Құрама 22–8 AWG, Қатты 22–8 AWG

• Бұрау моменті: 1.2 Nm ұсынылады

• Дизайн артықшылықтары: Алдыңғы панельге орнатылған блоктар, төменгі жағында салқындатқыш орналасуы, жоғары қуат тығыздығы

Көрсеткіштер мен интерфейстер

• Алдыңғы панель индикаторлары: Жасыл LED (Vout > UT), Қызыл LED (Vout < UT)

• RDY релелік контакті: Әдетте ашық, 22.1 V ±4% жоғарыда жабылады, 19.8 V ±4% төменде ашылады, оқшаулау 500 V DC, рейтинг 1 A @ 28 V DC

Қоршаған орта сипаттамалары

• Жұмыс температурасы диапазоны: 0 °C-тан +70 °C-қа дейін (60 °C жоғарыда қуат төмендетіледі)

• Сақтау температурасы диапазоны: -25 °C-тан +85 °C-қа дейін

• Қуат төмендету: +60 °C-тан +70 °C-қа дейін ~24 W/K

---
