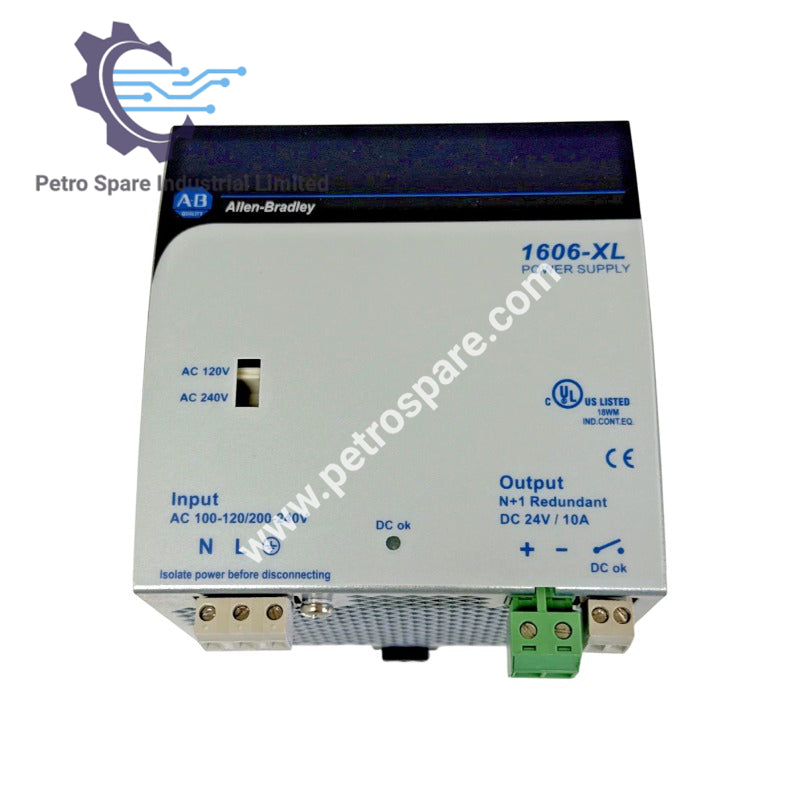

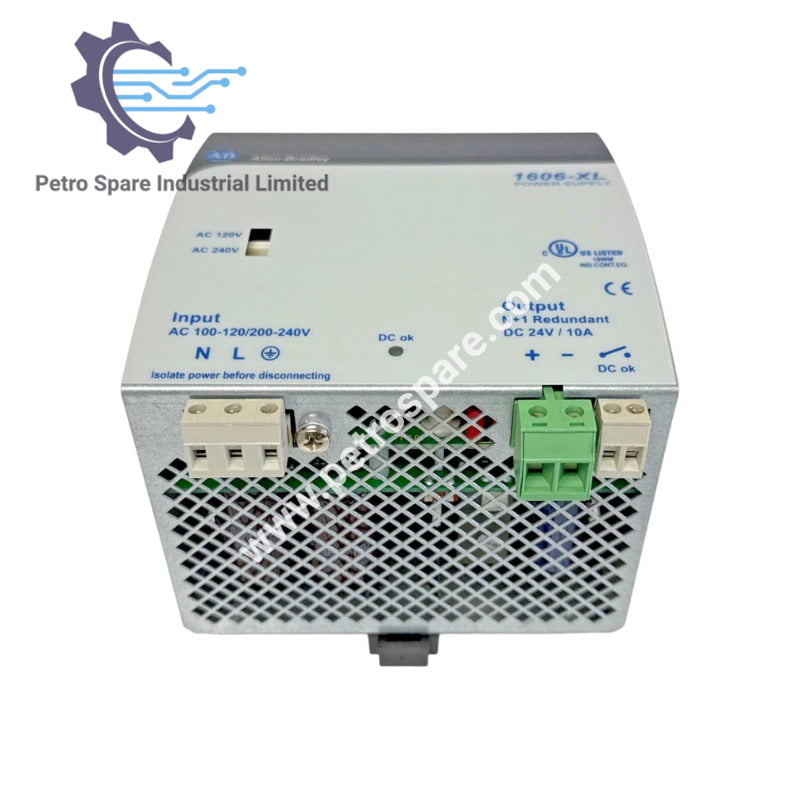

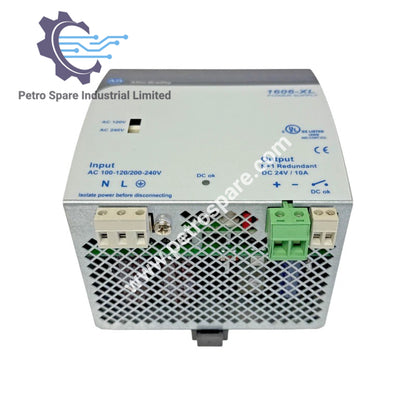

1606-XL240DR

Жалпы шолу

1606-XL240DR Allen-Bradley Bulletin 1606 XL Қуат көзі — өнеркәсіптік автоматтандыру жүйелері үшін арналған, жоғары сенімділік, шамадан тыс жүктемеге төзімділік және параллель жұмыс істеу мүмкіндігі бар, 240 W қуатты бір фазалы DIN рельсіне орнатылатын қуат көзі.

Кіріс сипаттамалары

• АС Кіріс Кернеуі: 100–120 V / 200–240 V AC (ауыстырылатын), 47–63 Гц

• Кеңейтілген Диапазон: 85–132 V AC / 176–264 V AC, 240–375 V DC

• Тұрақты ток кірісі туралы ескерту: Тұрақты ток кірісі үшін ауыстырғыш 230 V позициясында болуы керек

• Кіріс тогы: < 6 A @ 115 V / < 2.8 A @ 230 V

• Тұрақты ток кірісі (шығару ашық): 8 мА (батареяны сақтау)

• Қысқа тұйықталу тогы (әдеттегі): < 30 A @ 264 V AC суық іске қосу

• Қорғаныс сақинасы ұсынысы: 10 A баяу әрекет ететін сақина (HBC) немесе 1492-SPU1C100 қосымша қорғаушы

Өнімділік сипаттамалары

• Транзиенттік төзімділік: VDE 0160 / W2 (750 V / 1.3 мс)

• Уақытша тоқтату уақыты: > 25 мс @ 196 V AC, 24 V / 10 A

• Тиімділік (әдеттегі): 89% @ 230 V AC, 24 V / 10 A

• Жоғалтулар (әдеттегі): 26.7 W @ 230 V AC, 24 V / 10 A

• MTBF: 390,000 сағат (SN 29500, 24 V / 10 A, Tamb = +40 °C)

• Электролиттер: Ұзақ қызмет мерзімі, +105 °C дейінгі бағаланған

Іске қосу және шамадан тыс жүктеме мінез-құлқы

• Іске қосу кешігуі: ~0.1 с

• Өсу уақыты: 5–20 мс (жүктемеге байланысты)

• Шамадан тыс жүктеме дизайны:

  • Өшіру немесе үзіліссіз 20% қуат күшейту

  • Номиналдыдан 1.6 × дейін жоғары шамадан тыс жүктеме тогы

  • 12 A қысқа мерзімді, 45 °C немесе мәжбүрлі салқындату кезінде үздіксіз

• Артықшылықтары:

  • Моторлар/Тұрақты ток-турақты ток түрлендіргіштерімен сенімді іске қосу үшін жоғары қысқа тұйықталу тогы

  • Қайтару “жабысып қалу” мінез-құлқы жоқ

  • Сенімді қосалқы сақина жұмысы

Шығару сипаттамалары

• Номиналды шығару кернеуі: 24 V DC

• Жұмсақ сипаттама: Жүктемесіз 25.2 V DC ±2%, номиналды жүктемеде 24 V DC ±0.5%

• Кернеуді реттеу: ≤ 2% жалпы

• Тербеліс/Шу: < 30 mVpp (20 MHz өткізу жолағы, 50 Ω өлшеу)

• Артық кернеуден қорғау: ~35 V DC

• Параллель жұмыс: Жұмсақ сипаттама арқылы токты бөлісу қолдауымен

Қоршаған орта сипаттамалары

• Жұмыс температурасы диапазоны: 0 °C-тан +70 °C-қа дейін (60 °C-тан жоғары қуат төмендету)

• Сақтау температурасы диапазоны: -25 °C-тан +85 °C-қа дейін

• Үздіксіз жүктеме:

  • 24 V / 10 A дейін +60 °C

  • 12 A қысқа мерзімді +60 °C дейін

• Қуат төмендету: +60 °C-тан +70 °C-қа дейін ~12 W/K

Көрсеткіштер мен интерфейстер

• Алдыңғы панель көрсеткіші: Жасыл LED

• RDY релелік контакті:

  • Түрі: Әдетте ашық

  • Шығару кернеуі > 22.1 V ±4% болғанда жабылады

  • Шығару кернеуі < 19.8 V ±4% болғанда ашылады

  • Изоляция: 500 V DC шығыс кернеуіне дейін

  • Контакт рейтингі: 1 A @ 28 V DC

---
