NFAR181-S50

Ikhtisar Produk

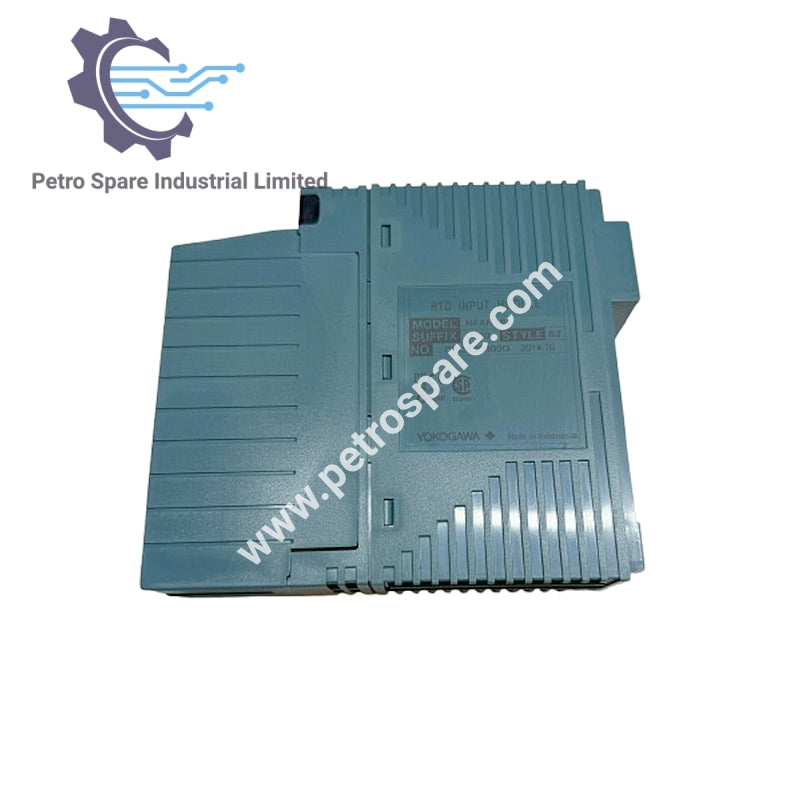

NFAR181-S50 adalah modul input RTD Yokogawa dengan 12 saluran terisolasi, mendukung sensor Pt100 dan JPt100 untuk pengukuran suhu yang presisi.

Identifikasi

• ID Produk: NFAR181-S50

• Model: Modul Input RTD NFAR181

• Tipe: Modul Input RTD

• Kode akhiran: –S Tipe standar, 5 Tanpa perlindungan ledakan, 0 Tipe dasar

Data Saluran & Sinyal

• Jumlah saluran input: 12 terisolasi

• Sinyal input: RTD (JIS C 1604, IEC 60751)

  • Tipe tiga kawat Pt100 (JIS C 1604:1989, IEC 60751:1986)

  • Tipe tiga kawat JPt100 (JIS C 1604:1989)

  • Tipe N didukung

• Voltase input yang diizinkan: ±5 V

• Resistansi input: ≥2 MΩ (daya ON), ≥2 MΩ (daya OFF)

• Akurasi: ±0,03% dari skala penuh (0–400 Ω)

• Resistansi total yang diizinkan dari sumber sinyal plus kabel: ≤40 Ω per kawat

• Arus pengukuran: 1 mA

• Drift suhu: Maks ±30 ppm/°C

Data Listrik

• Voltase tahan: 1500 V AC selama 1 menit (antara input dan sistem)

• Konsumsi arus maksimum: 450 mA @ 5 V DC

• Koneksi eksternal: Terminal penjepit tekanan

Kinerja

• Siklus penyegaran data: 1 s

• Deteksi burn-out: Dapat dikonfigurasi UP/DOWN, waktu deteksi 60 s

Data Mekanis

• Berat: 0,2 kg

---
