NFAR181-S00

Ikhtisar

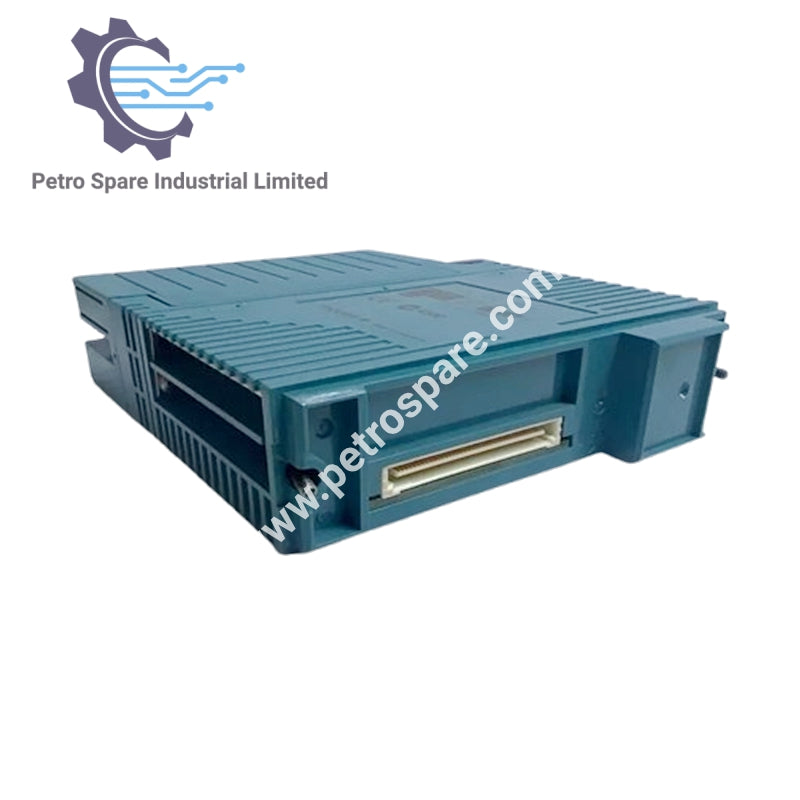

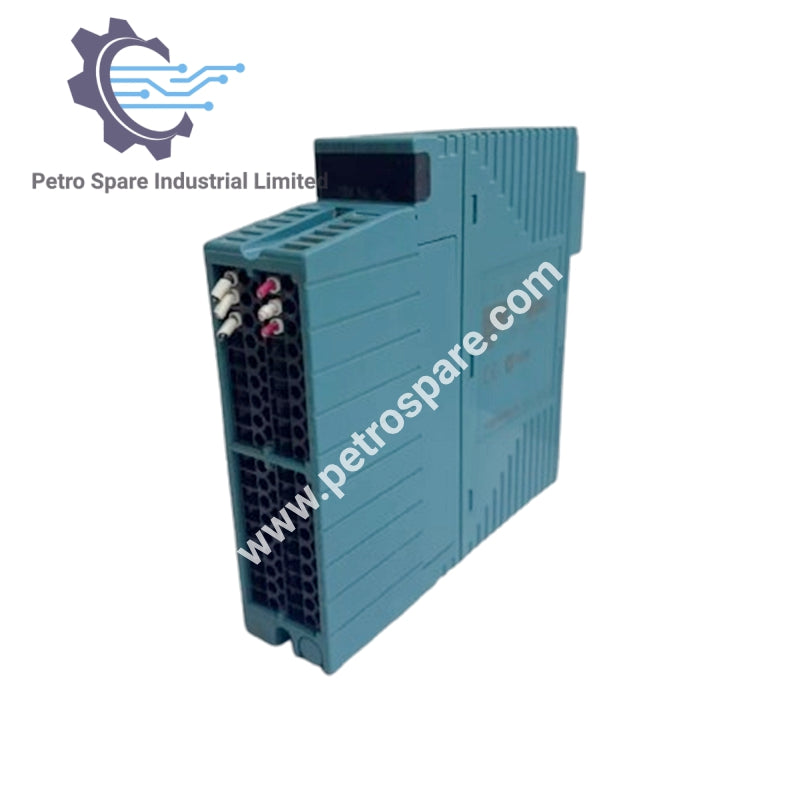

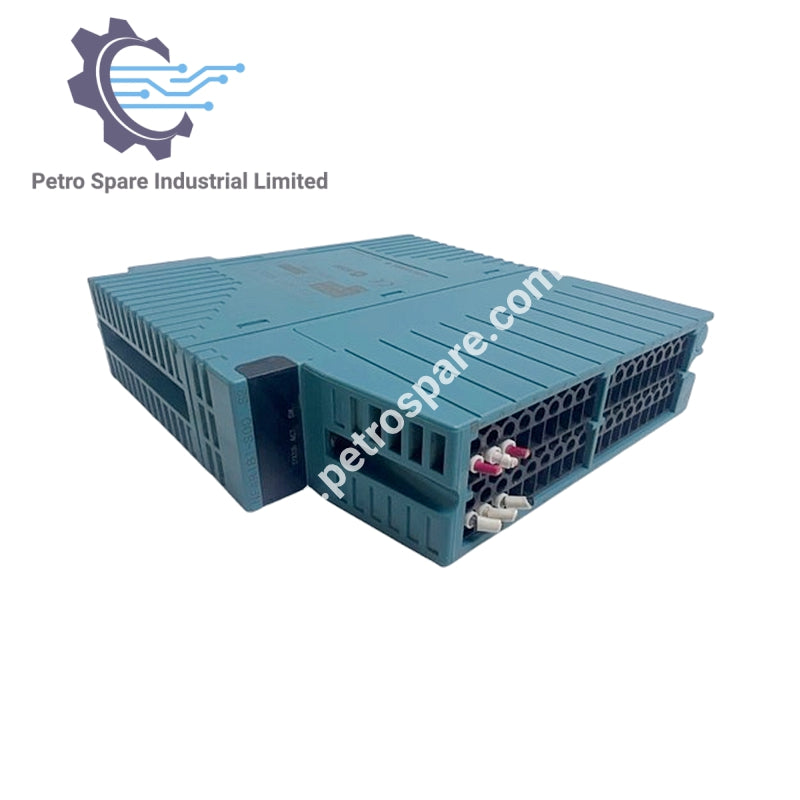

NFAR181-S00 adalah modul input RTD Yokogawa dengan 12 saluran input terisolasi yang mendukung termokopel dan RTD.

Saluran Input dan Sinyal

• Jumlah saluran input: 12, terisolasi

• Sinyal input:

• Termokopel (TC): J, K, E, B (*1), R, S, T (IEC60584:1977), Tipe N

• RTD: JPt100 (tipe tiga kawat), JIS C 1604:1989

• Sinyal input switching: Tidak tersedia

Karakteristik Listrik

• Tegangan input yang diizinkan: ±5 V

• Tegangan tahan: 1500 V AC antara input dan sistem selama 1 menit

• Resistansi input:

• Daya ON: ≥ 2 MΩ

• Daya OFF: ≥ 2 MΩ

• Akurasi: ±0,03% dari skala penuh (0 sampai 400 Ω)

• Resistansi total yang diizinkan dari sumber sinyal plus kabel: ≤ 40 Ω (resistansi kabel per kawat) (*2)

• Arus pengukuran: 1 mA

Kinerja

• Drift suhu: Maks. ±30 ppm/°C

• Siklus penyegaran data: 1 detik

• Deteksi burn-out: Tidak tersedia

Daya dan Fisik

• Konsumsi arus maksimum: 450 mA (5 V DC)

• Berat: 0,2 kg

• Koneksi eksternal: Terminal penjepit tekanan

---
