NFAI143-H50/A4S00

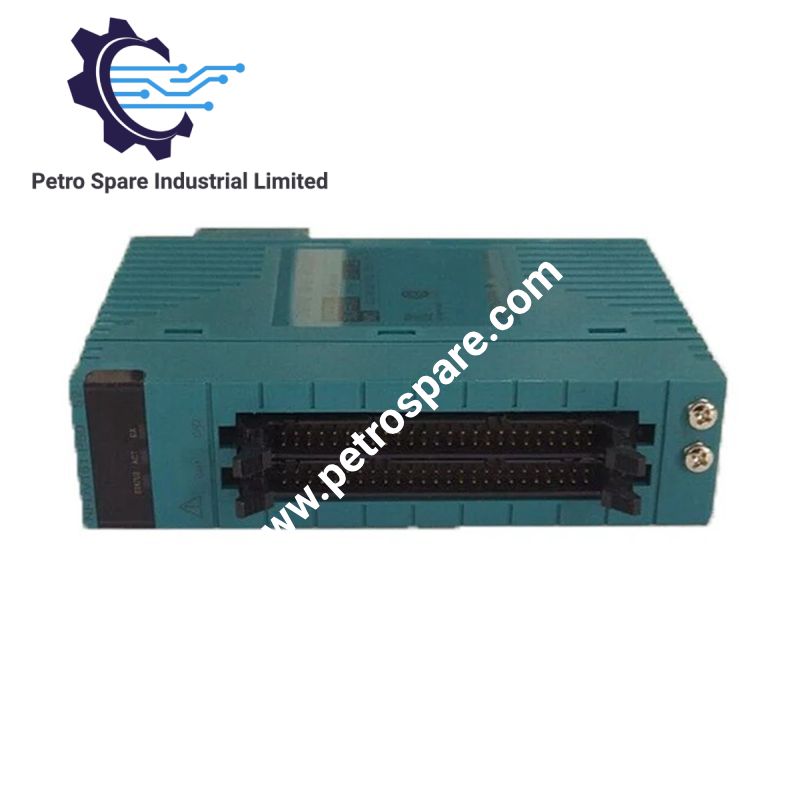

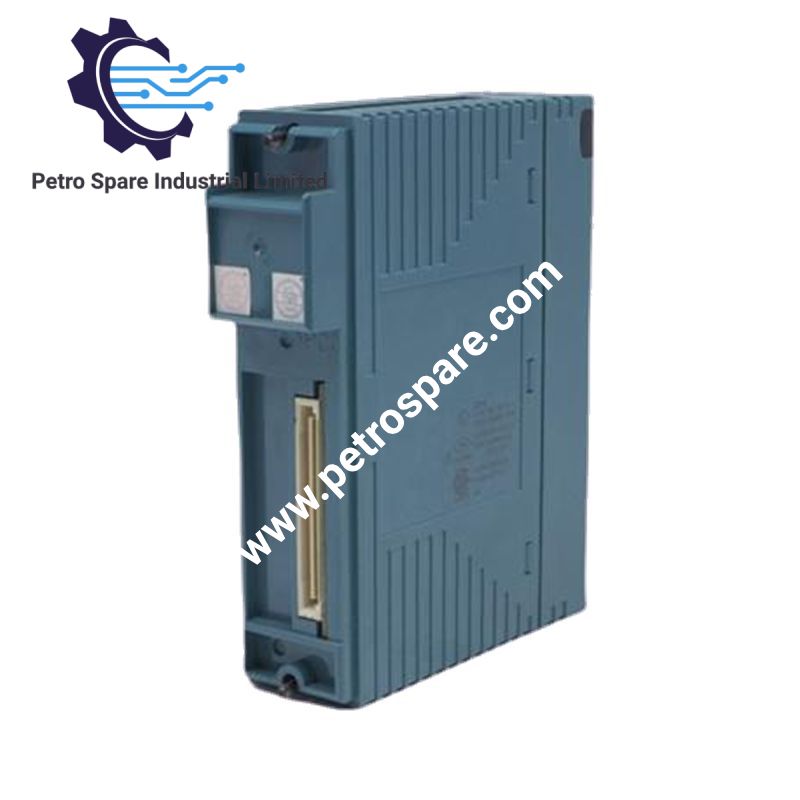

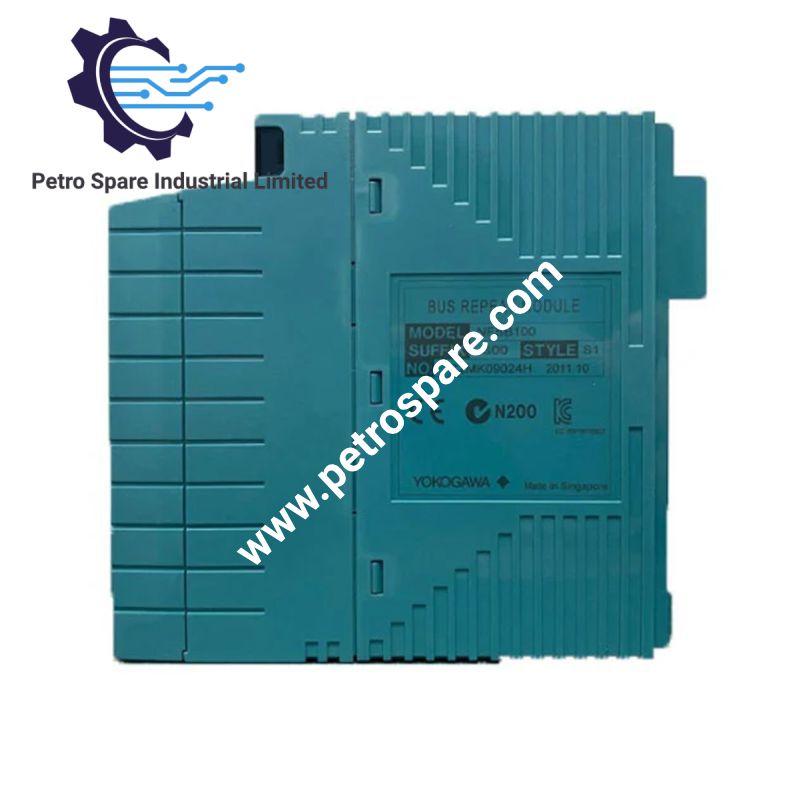

Yokogawa NFAI143-H50/A4S00 adalah modul input analog terisolasi 16 kanal untuk memperoleh sinyal arus 4-20 mA dari transmitter lapangan. Modul ini mendukung komunikasi HART, koneksi transmitter 2-kawat atau 4-kawat yang dapat dikonfigurasi pada setiap kanal, dan siklus penyegaran data 10 ms. Konfigurasi yang ditentukan mencakup blok terminal penjepit tekanan, model NFTA4S-00, untuk perkabelan lapangan.

Konfigurasi Input dan Pemrosesan Sinyal

Modul menerima sinyal analog 4-20 mA melalui 16 kanal input terisolasi. Akurasi yang ditentukan adalah +/-0,1% dari skala penuh, dengan pergeseran suhu maksimum +/-0,01% per derajat C. Siklus penyegaran data 10 ms menentukan seberapa sering data input diperbarui, sedangkan waktu respons langkah input 100 ms menjelaskan respons yang ditentukan terhadap perubahan sinyal input.

Setiap kanal dapat dikonfigurasi untuk transmitter 2-kawat atau 4-kawat menggunakan pin pengaturan. Modul menyediakan catu daya transmitter sebesar 24,0 hingga 25,5 V, dengan batas arus keluaran 25 mA. Arus input yang diizinkan adalah 24 mA, dan tersedia proteksi arus berlebih.

Karakteristik Listrik

Tegangan tahan antara input dan sistem adalah 1500 V AC selama 1 menit. Resistansi input adalah 250 ohm saat modul dinyalakan dan 500 kohm atau lebih saat dimatikan. Nilai-nilai ini relevan saat memeriksa beban loop arus dan mengevaluasi persyaratan isolasi listrik modul.

Konsumsi arus maksimum yang tercantum adalah 230 mA pada 5 V DC dan 540 mA pada 24 V DC. Keluaran catu daya transmitter terpisah dari nilai konsumsi modul ini dan memiliki batas arus tersendiri sebesar 25 mA.

Konfigurasi Model

Kode pemesanan mengidentifikasi opsi komunikasi, konfigurasi proteksi, tipe dasar, dan opsi blok terminal. Spesifikasi yang diterbitkan Yokogawa menyatakan bahwa -H adalah opsi komunikasi HART, 5 adalah konfigurasi tanpa proteksi ledakan, 0 adalah tipe dasar, dan /A4S00 adalah opsi blok terminal penjepit tekanan analog, NFTA4S-00.

Parameter	Spesifikasi
Model	NFAI143-H50/A4S00
Merek	Yokogawa
Tipe Produk	Modul Input Analog Terisolasi
Kanal Input	16, terisolasi
Sinyal Input	4-20 mA
Komunikasi HART	Didukung
Arus Input yang Diizinkan	24 mA
Resistansi Input, Daya Hidup	250 ohm
Resistansi Input, Daya Mati	500 kohm atau lebih
Tegangan Tahan Input-ke-Sistem	1500 V AC selama 1 menit
Perlindungan Arus Lebih	Tersedia
Akurasi	+/-0.1% dari skala penuh
Siklus Penyegaran Data	10 ms
Waktu Respons Langkah Input	100 ms
Catu Daya Transmitter	24.0-25.5 V
Batas Arus Keluaran Catu Daya Transmitter	25 mA
Konfigurasi Transmitter	2-kabel atau 4-kabel, dipilih per kanal dengan pin pengaturan
Pergeseran Suhu	Maksimum +/-0.01% per derajat C
Konsumsi Arus Maksimum	230 mA pada 5 V DC; 540 mA pada 24 V DC
Blok Terminal	NFTA4S-00, tipe penjepit tekanan
Konfigurasi Perlindungan terhadap Ledakan	Tanpa perlindungan terhadap ledakan
Tipe Dasar	0
Berat	0.3 kg

Pertanyaan yang Sering Diajukan

Q: Apakah NFAI143-H50/A4S00 mendukung komunikasi HART?

A: Ya. Sufiks -H menunjukkan opsi komunikasi HART. Komunikasi HART menggunakan loop arus 4-20 mA yang sama untuk pengukuran analog dan komunikasi digital yang ditumpangkan; verifikasi konfigurasi HART sistem host saat merencanakan akses instrumen.

Q: Dapatkah modul menerima sinyal dari transmitter 2-kabel dan 4-kabel?

A: Ya. Spesifikasi modul menyediakan pin pengaturan per kanal untuk memilih konfigurasi transmitter 2-kabel atau 4-kabel. Periksa persyaratan kabel dan catu daya transmitter sebelum menyambungkan setiap loop.

Q: Apakah NFAI143-H50/A4S00 cocok untuk instalasi yang terlindung dari ledakan?

A: Kode konfigurasi 5 tidak memberikan perlindungan terhadap ledakan. Jangan perlakukan versi ini sebagai modul yang terlindung dari ledakan; pilih peralatan dan komponen antarmuka sesuai persyaratan area berbahaya yang berlaku untuk instalasi.

---
