SDV531-L33/PRP

Ikhtisar Produk

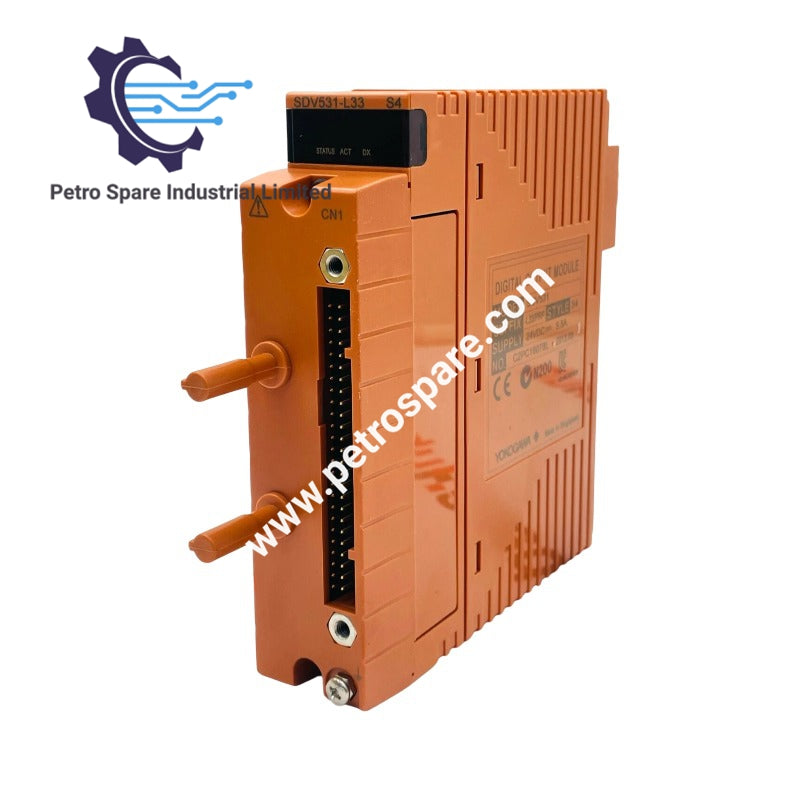

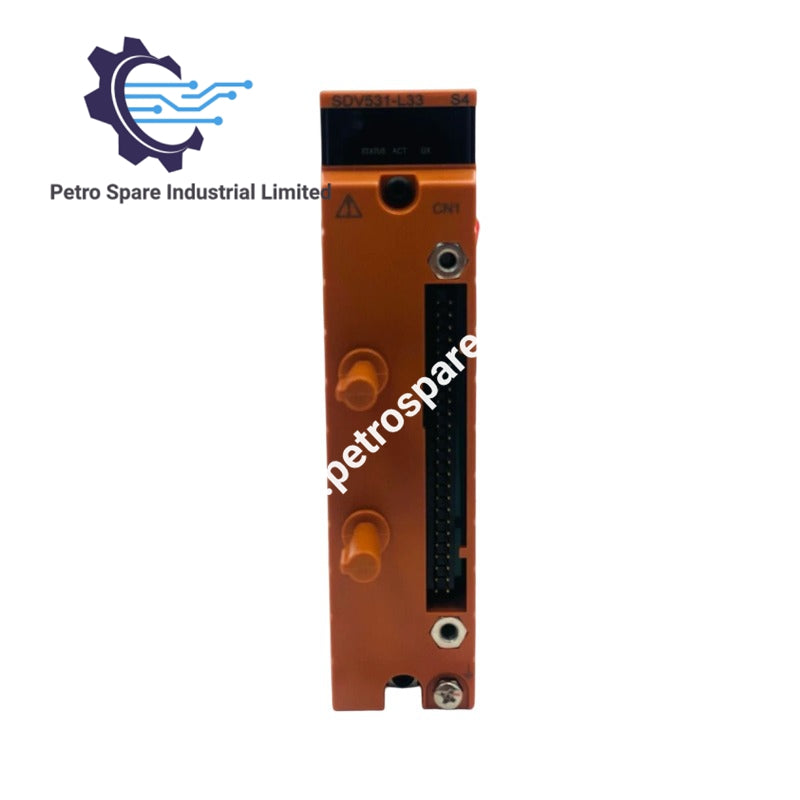

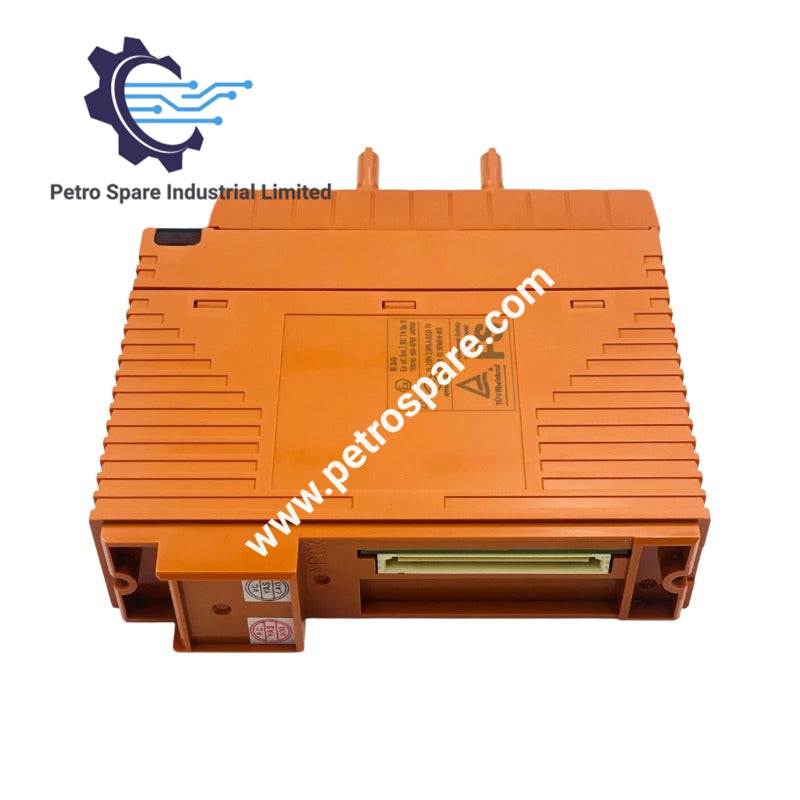

SDV531-L33/PRP adalah Modul Output Digital dengan keandalan tinggi (8 saluran, 24 V DC, proteksi hubung singkat) yang dirancang untuk digunakan dalam sistem instrumentasi keselamatan ProSafe-RS dari Yokogawa.

Kode Akhiran
-L Tipe jarak jauh
-S Tipe standar
5 Untuk blok terminal penjepit tekanan atau kabel MIL tanpa proteksi ledakan
6 Dengan adaptor antarmuka kabel sinyal dan tanpa proteksi ledakan (*1)
E Untuk blok terminal penjepit tekanan atau kabel MIL dengan proteksi ledakan
F Dengan adaptor antarmuka kabel sinyal dan proteksi ledakan (*1)
3 Dengan Standar ISA G3 dan suhu (-20 hingga 70 °C)
C Dengan Standar ISA G3 dan pemasangan kepadatan tinggi (-20 hingga 70 ºC) (*4)

Spesifikasi Teknis

Spesifikasi Fungsional

• Jumlah Output: 8 saluran, terisolasi

• Tegangan Output: 24 V DC (memerlukan pasokan eksternal)

• Arus Output Terukur: Hingga 0,6 A per saluran

• Tipe Output: Sinking atau sourcing (sourcing biasanya digunakan dalam konfigurasi keselamatan)

• Proteksi Hubung Singkat: Proteksi elektronik individual per saluran

• Monitoring Jalur: Mendeteksi kondisi sirkuit terbuka dan hubung singkat pada kabel lapangan selama operasi

Spesifikasi Listrik

• Tegangan Tahan: 2 kV AC antara output dan logika sistem (1 menit)

• Resistansi Isolasi: ≥ 10 MΩ pada 500 V DC

• Pasokan Daya Eksternal: 24 V DC ±10%

Spesifikasi Lingkungan dan Mekanis

• Suhu Operasi: -20°C hingga 70°C (tergantung konfigurasi node)

• Suhu Penyimpanan: -40°C hingga 85°C

• Kelembaban: 10% hingga 90% RH (tanpa kondensasi)

• Pelapisan Konformal: Grade G3 untuk ketahanan korosi di atmosfer keras

---
