ASR133-S00

Ikhtisar

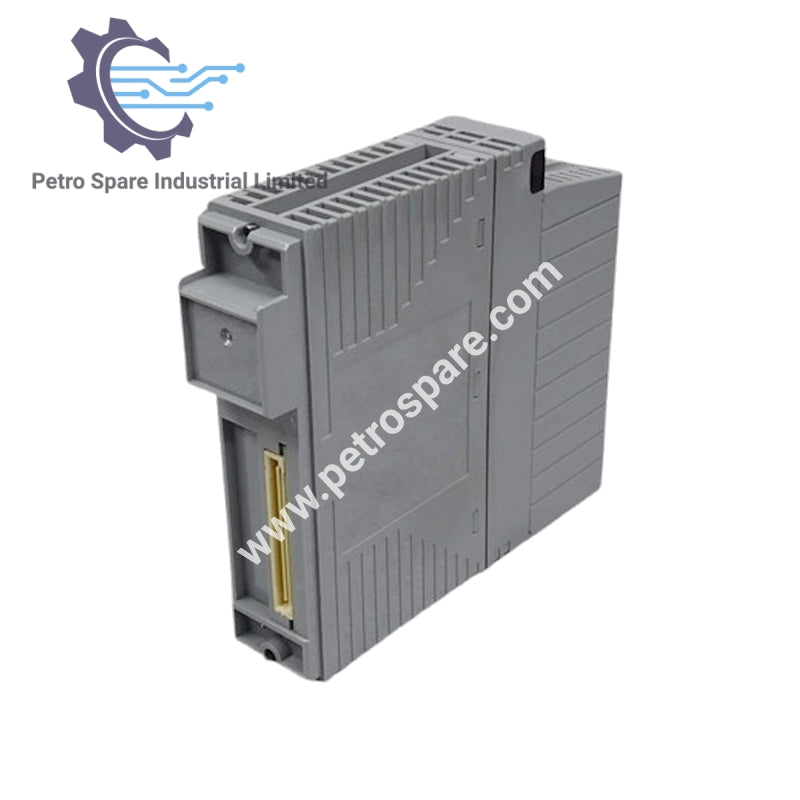

ASR133-S00 adalah modul input RTD/POT Yokogawa dengan 8 saluran terisolasi dan penghalang bawaan, mendukung berbagai jenis RTD dan input potensimeter untuk pengukuran yang presisi.

Identifikasi

• ID Produk: ASR133-S00

• Model: Modul Input RTD/POT ASR133

• Tipe: Modul Input RTD/POT dengan penghalang bawaan

• Kode akhiran: –S Tipe standar, 0 Selalu 0, 0 Selalu 0

Data Saluran & Sinyal

• Jumlah saluran input: 8 terisolasi

• Jenis sinyal input:

  • RTD: tipe 2, 3, 4 kabel

    • IEC 60751 (ITS-90): Pt50, Pt100, Pt200, Pt500, Pt1000

    • DIN 43760-1987: Ni100, Ni200

    • Minot: Ni120

  • POT: tipe 3 kabel, 0–10 kΩ

• Sinyal input yang dapat dipilih: RTD/POT dapat dipilih per saluran (CH1–CH8)

• Tegangan input yang diizinkan: ±5 V

• Tegangan tahan: 1500 V AC

• Resistansi input: ≥1 MΩ (daya ON), ≥1 MΩ (daya OFF)

• Akurasi pada 23 °C:

  • Pt50, Pt100, Ni100, Ni200, Ni120: ±150 mΩ

  • Pt200: ±300 mΩ

  • Pt500: ±600 mΩ

  • Pt1000: ±1,2 Ω

  • POT: ±2 Ω

• Resistansi total yang diizinkan dari sumber sinyal plus kabel: ≤50 Ω per kabel

• Arus pengukuran: 150 µA

• Drift suhu:

  • Pt50, Pt100, Ni100, Ni200, Ni120: ±325 mΩ/10 °C

  • Pt200: ±650 mΩ/10 °C

  • Pt500: ±1,3 Ω/10 °C

  • Pt1000: ±2,6 Ω/10 °C

  • POT: ±5,2 Ω/10 °C

Kinerja

• Periode pembaruan data: ≤1 s

• Deteksi burn-out: Dapat dikonfigurasi UP/DOWN, tersedia atau tidak tersedia

Data Listrik

• Konsumsi arus maksimum: 150 mA @ 5 V DC, 60 mA @ 24 V DC

• Tipe penghalang: Antarmuka terisolasi

Data Mekanis

• Berat: Sekitar 0,30 kg

• Koneksi eksternal: Terminal penjepit tekanan (ATSR3□)

---
