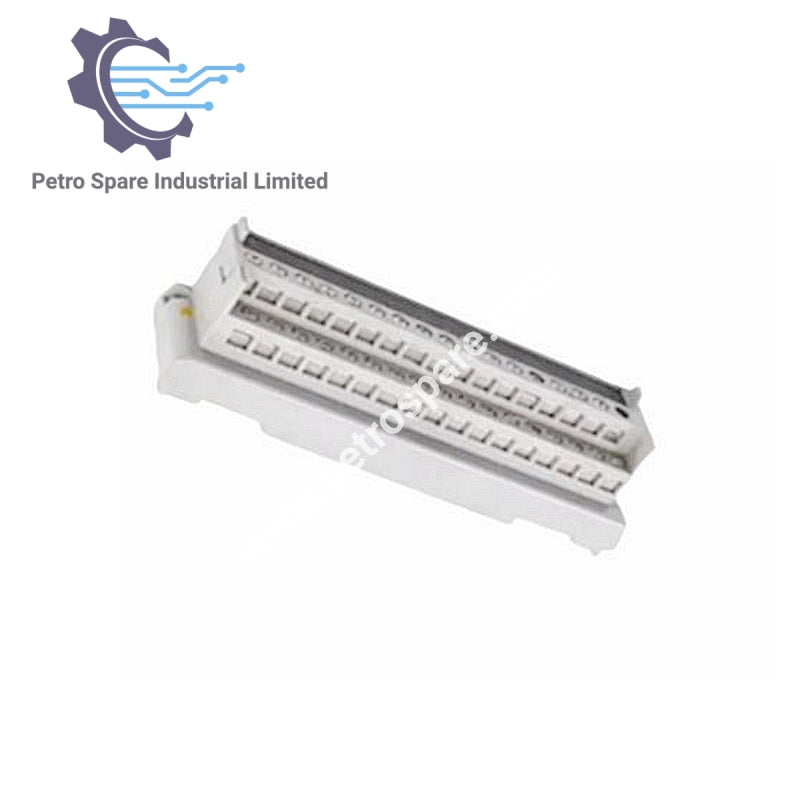

AMM22TJ

Ikhtisar

AMM22TJ adalah modul multiplexer input termokopel oleh Yokogawa, dirancang untuk menangani berbagai jenis termokopel dengan akurasi tinggi, isolasi yang andal, dan deteksi pemutusan yang kuat.

Informasi Umum

• Sinyal Masukan: Termokopel, RTS

• Jenis Termokopel: K, T, J, E, B, R, S; Standar IEC N

• Jenis RTS: JPt100 atau JIS Pt100 (DIN Pt100), tipe 3-kawat

Spesifikasi

• Rentang Masukan: -100 hingga 100 mV DC

• Tegangan Masukan yang Diizinkan: -0,5 hingga 4,0 V DC

• Isolasi Sinyal: Terisolasi antar sistem

• Periode Pembaruan Data: 1 s

• Akurasi: ±40 µV

• Waktu Deteksi Pemutusan: Maks. 10 s

• Arus Deteksi Pemutusan: 0,1 µA

• Resistansi Sumber Sinyal yang Diizinkan: Maks. 1 kΩ

• Resistansi Pengkabelan yang Diizinkan: Maks. 150 Ω (per kawat)

• Rentang Masukan RJC: -10 hingga 70 °C

• Akurasi RJC: ±1 °C

• Arus Pengukuran: 1 mA

• Deteksi Burnout: Dapat dipilih (UP/DOWN/OFF)

• Koneksi Paralel Masukan: Tidak diizinkan

• Metode Pemasangan: Dipasang di sarang modul I/O

• Metode Koneksi: Terhubung ke terminal dengan sekrup M4

• Efek Suhu (per perubahan 10 °C):

• Masukan mV: ±80 µV atau kurang

• Masukan Termokopel: ±80 µV atau kurang

• Konsumsi Arus: 500 mA atau kurang (5,0 V DC)

---
