AAV141-S00

Gambaran Umum

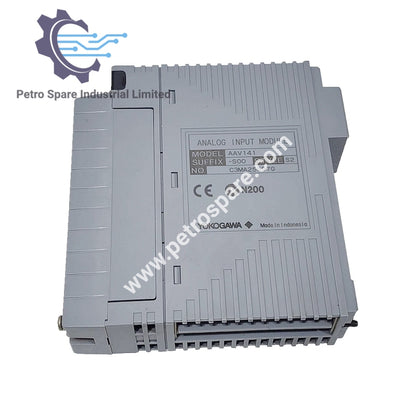

 AAV141-S00 adalah Modul Input Analog dari Yokogawa, dirancang untuk mendukung input 16-saluran non-isolasi untuk sinyal 1 hingga 5 V DC.

Spesifikasi Input

• Sinyal Input: 1 hingga 5 V DC (tegangan mode umum yang diizinkan ±1 V atau kurang)

• Tegangan Input yang Diizinkan: ±7,5 V

• Resistansi Masukan:

• Daya HIDUP: 1 MΩ atau lebih

• Daya MATI: 340 kΩ atau lebih

• Akurasi: ±4 mV

Data Kinerja

• Periode Pembaruan Data: 10 ms

• Waktu Respon Langkah: 100 ms

• Drift Akibat Perubahan Suhu Lingkungan: ±4 mV/10 °C

Sumber Daya dan Konsumsi

• Sumber Daya Transmitter: 26,4 V atau kurang (pada 0 mA)

• Batas Arus Output: 27 mA

• Konsumsi Arus Maksimum: 350 mA (5 V DC)

Karakteristik Fisik

• Berat: 0,2 kg

Model dan Kode Akhiran

• Model: Modul Input Analog AAV141 (1 hingga 5 V, 16-saluran, Non-Isolasi)

• Kode Sufiks:

• -S: Tipe standar

• 0: Selalu 0

• 0: Tipe dasar

---
