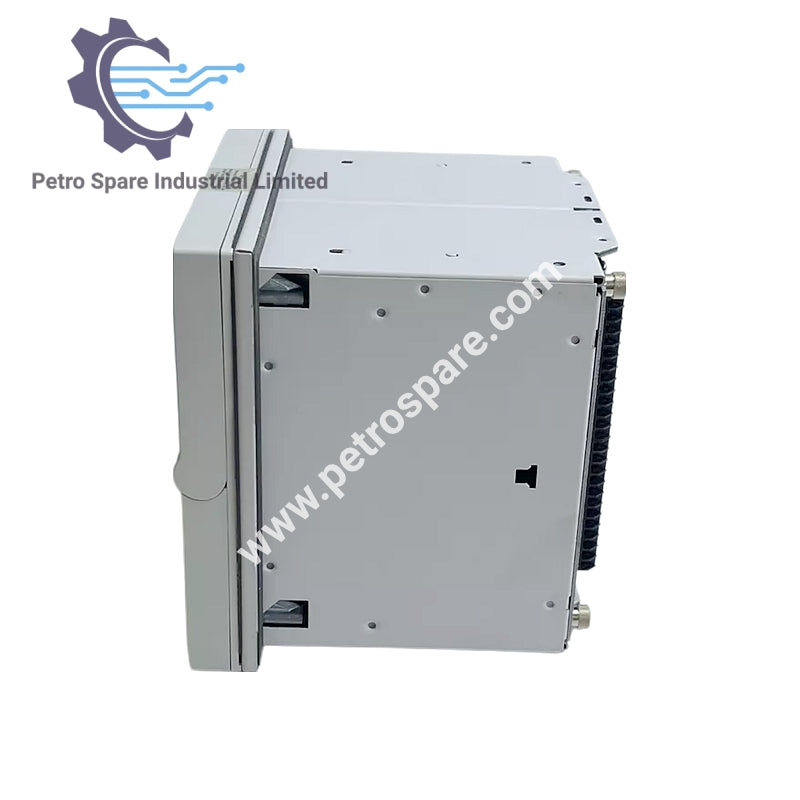

REU610

Ikhtisar

The ABB REU610 adalah relay proteksi tegangan yang dirancang untuk memantau dan melindungi sistem listrik dengan mengukur tegangan fase-ke-fase dan residual.

Input

• Input Pengaktifan: Empat total; tiga untuk tegangan fase-ke-fase, satu untuk tegangan residual

• Input Digital: Dua input digital standar, plus tiga input digital opsional yang dikendalikan oleh tegangan eksternal

• Pengukuran Tegangan: Utamanya fase-ke-fase; dapat mengukur fase-ke-tanah tetapi tidak mengonversinya ke fase-ke-fase

Keluaran

• Kontak Output Daya: Tiga (PO1, PO2, PO3)

• Kontak Output Sinyal: Dua standar (SO1, SO2) dan tiga opsional (SO3, SO4, SO5)

Panel Depan

• Layar: LCD alfanumerik 2 × 16 karakter dengan lampu latar dan kontrol kontras otomatis

• LED Indikator: Tiga LED fungsi tetap (hijau, kuning, merah) dan delapan LED merah yang dapat diprogram

• Tombol HMI: Empat tombol panah plus tombol hapus/batal dan enter untuk navigasi menu dan penyesuaian pengaturan

• Port Komunikasi: Port serial terisolasi optik dengan LED indikator

---
