IC200CHS005

Ikhtisar

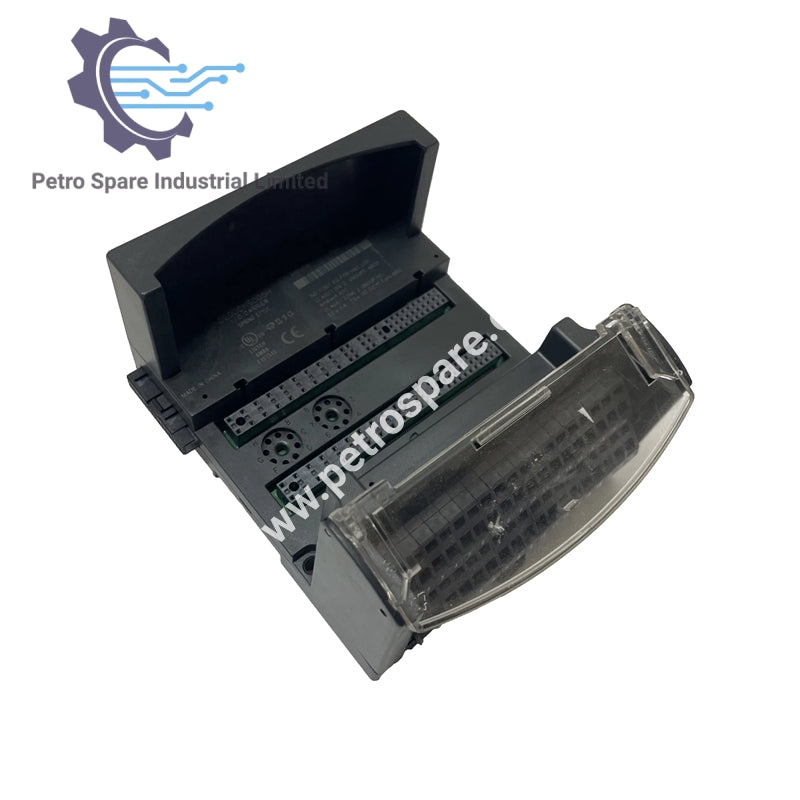

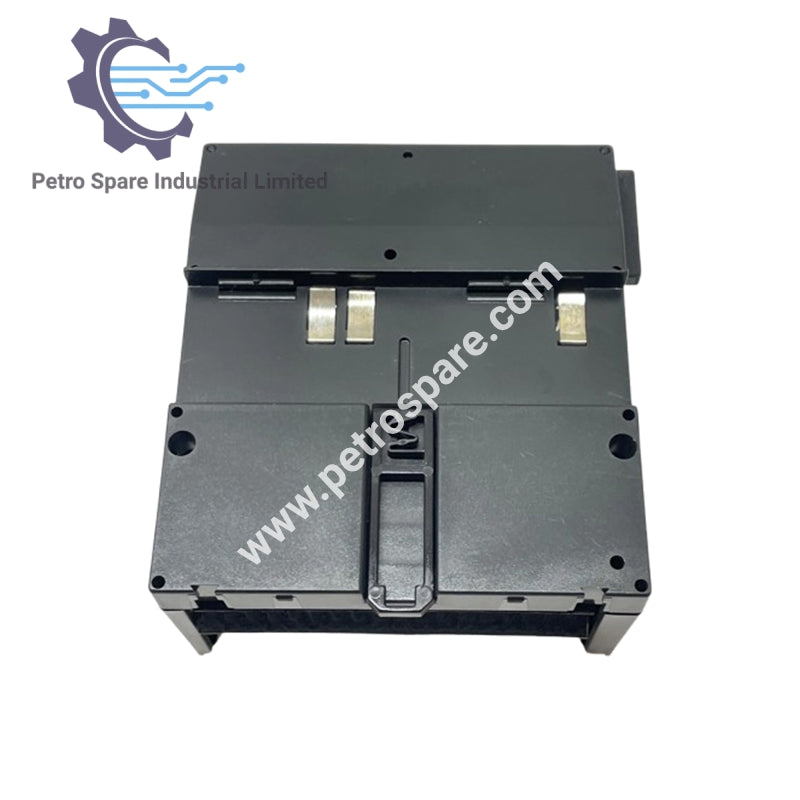

GE Fanuc IC200CHS005 adalah pembawa I/O gaya pegas dari seri VersaMax, dirancang untuk mendukung pengkabelan lapangan dan komunikasi backplane untuk satu modul input/output.

Identifikasi

• Jenis produk: Pembawa I/O gaya pegas

• Garis produk: VersaMax

• Nomor bagian: IC200CHS005

Terminal & Wiring

• Jumlah terminal: 36 terminal gaya penjepit pegas

• Titik I/O yang didukung: Hingga 32

• Sambungan daya bersama: 4

• Rentang pengkabelan lapangan:

  • Satu kawat: AWG 14–22 (padat atau serabut)

  • Dua kawat: Hingga AWG 18

• Arus maksimum per daya/ground: 8 A

• Arus maksimum per titik: 2 A

• Rentang tegangan: Hingga 264 V AC

• Toleransi lonjakan: Hingga 300 V AC

Pemasangan & Kompatibilitas

• Ukuran rel DIN: 7,5 mm × 35 mm

• Grounding rel DIN: Direkomendasikan untuk EMC

• Pemasangan panel: Diperlukan untuk lingkungan dengan getaran tinggi

• Strip terminal tambahan: Menempel pada tepi bawah untuk sambungan bus tambahan

Antarmuka Modul

• Komunikasi backplane: Didukung

• Kontrol penguncian: Mencegah pemasangan modul yang salah

• Lubang kait: Mengamankan modul ke pembawa

• Pintu pelindung: Penutup engsel untuk terminal pengkabelan

• Kartu pengkabelan: Termasuk per modul I/O

---
