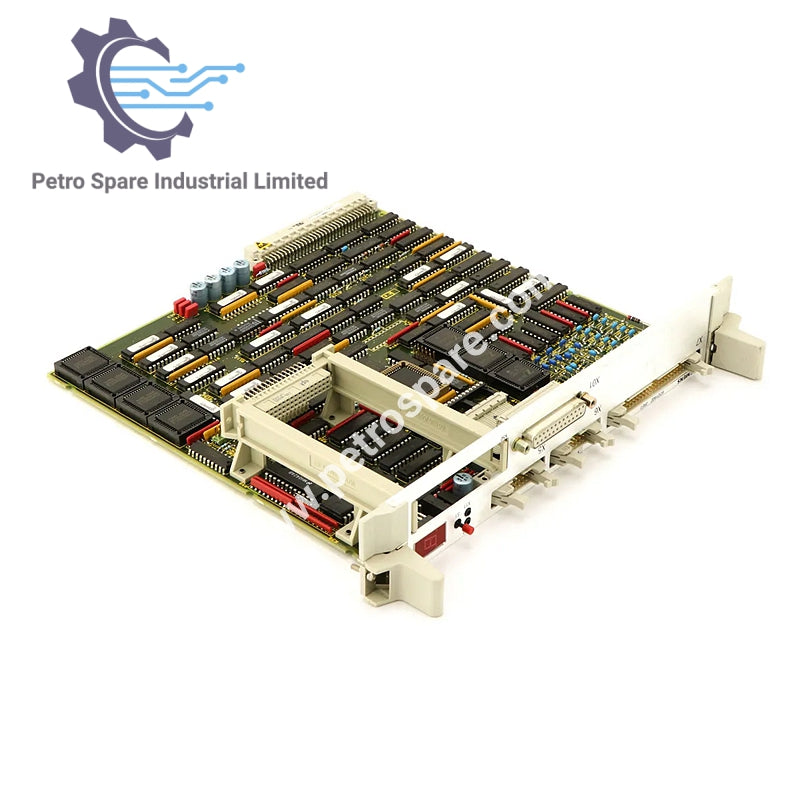

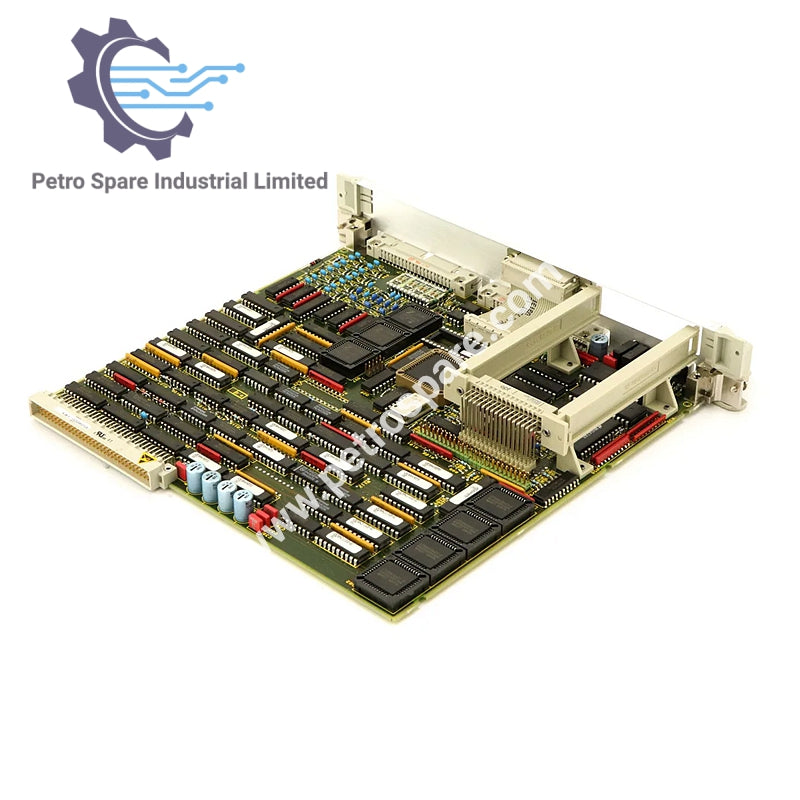

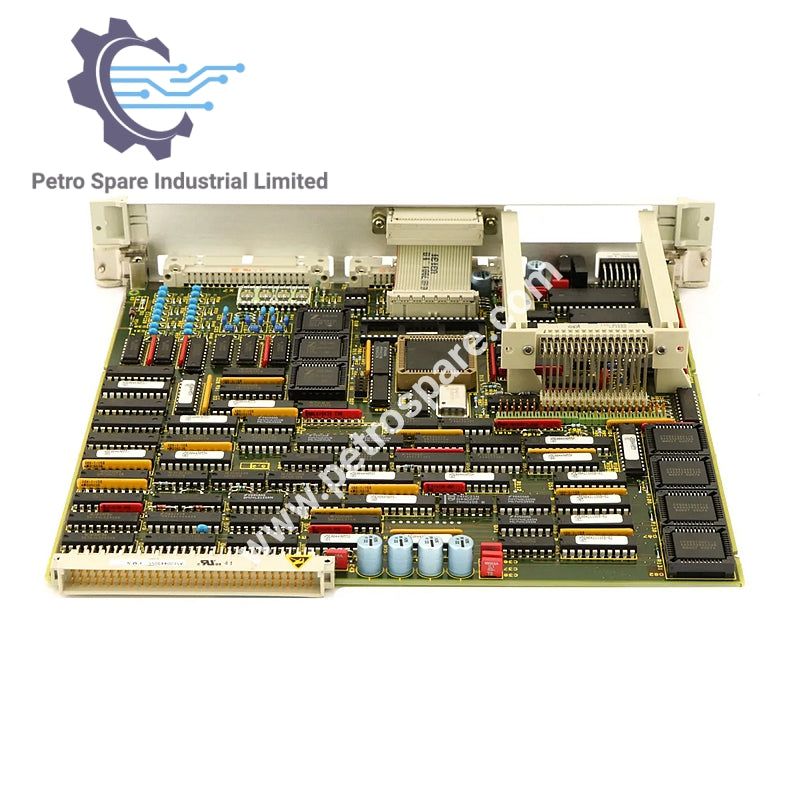

6DD1602-0AE0

Ikhtisar

• Nomor Model : 6DD1602-0AE0

• Sistem : SIMADYN D

• Tipe Modul Prosesor : PS16

• Isolasi : Grup A ke VDE 0110, paragraf 13, grup 2 pada 24, 15, dan 5 VDC

Spesifikasi Listrik & Lingkungan

• Suhu Lingkungan : 0°C hingga +55°C

• Suhu Penyimpanan : -40°C hingga +70°C

• Kelas Kelembapan : F ke DIN 40040

• Rating Ketinggian : S ke DIN 40040

• Tekanan Mekanis : Pemasangan tahan getaran pada perangkat tetap

• Sistem Pengemasan : ES 902 C

Dimensi & Berat

• Dimensi : 233,4 x 220 mm

• Lebar Papan : 2 2/3 SEP = 2 Slot = 40,28 mm

• Berat : 0,6 kg

Spesifikasi Daya & Arus

• Konsumsi Arus :

• +5 VDC: 2,8 A

• +15 VDC: 50 mA

• -15 VDC: 50 mA

• VCRAM: 0,5 mA

Spesifikasi Masukan & Keluaran

• Input Biner :

• Jumlah: 8 (tidak terisolasi tegangan)

• Tegangan Masukan: +24 V Terukur

• Tegangan Masukan untuk Sinyal 0: -1 V hingga +6 V (atau terbuka)

• Tegangan Masukan untuk Sinyal 1: +13 V hingga +33 V

• Arus Masukan pada Sinyal 1: Typ. 3 mA

• Waktu Tunda: < 200 µs

• Output Biner :

• Jumlah: 4 (tidak terisolasi tegangan)

• Arus Output pada Sinyal 1: Nilai Terukur 50 mA

• Tegangan Pasokan: Disuplai secara eksternal (24 VDC Rated)

• Rentang Tegangan yang Diizinkan: +20 hingga +30 V

• Harmonik: 3,6 VDC

• Perlindungan Hubung Singkat: Elektronik

• Tegangan Pemutusan Batas Induktif: Vcc + 1 V

• Beban Maksimum: 80% pada 50°C (semua output 50 mA)

• Arus Residu: 20 µA pada Sinyal 0

Spesifikasi Sinyal

• Tingkat Sinyal :

• Pada Sinyal 0: Maks. 3 V

• Pada Sinyal 1: Pasokan minimum - 2,5 V

• Delay Pergantian : 15 µs

---
