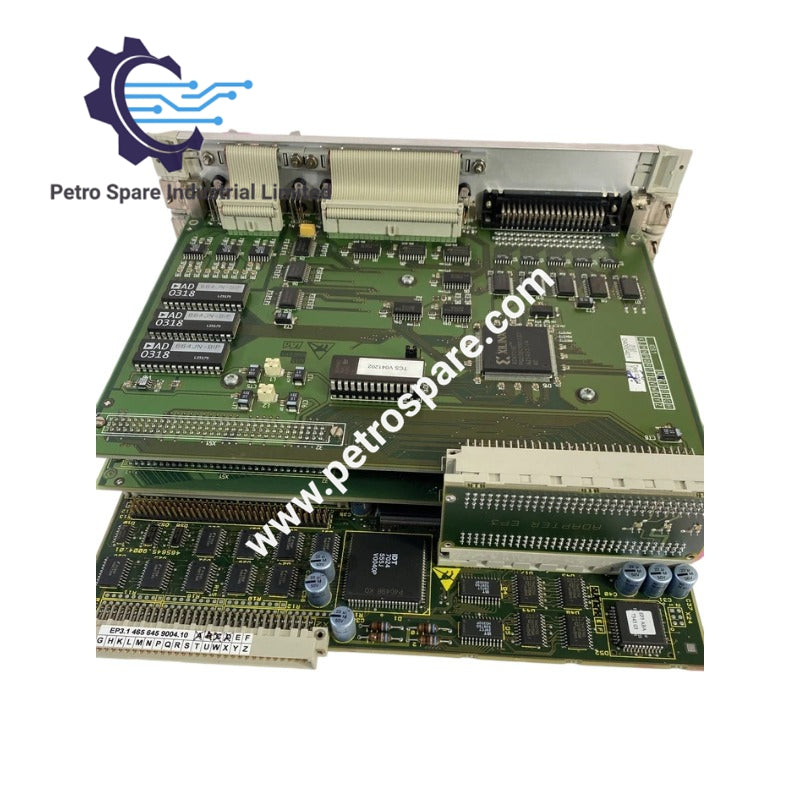

6DD1645-0AE1

Ikhtisar Produk

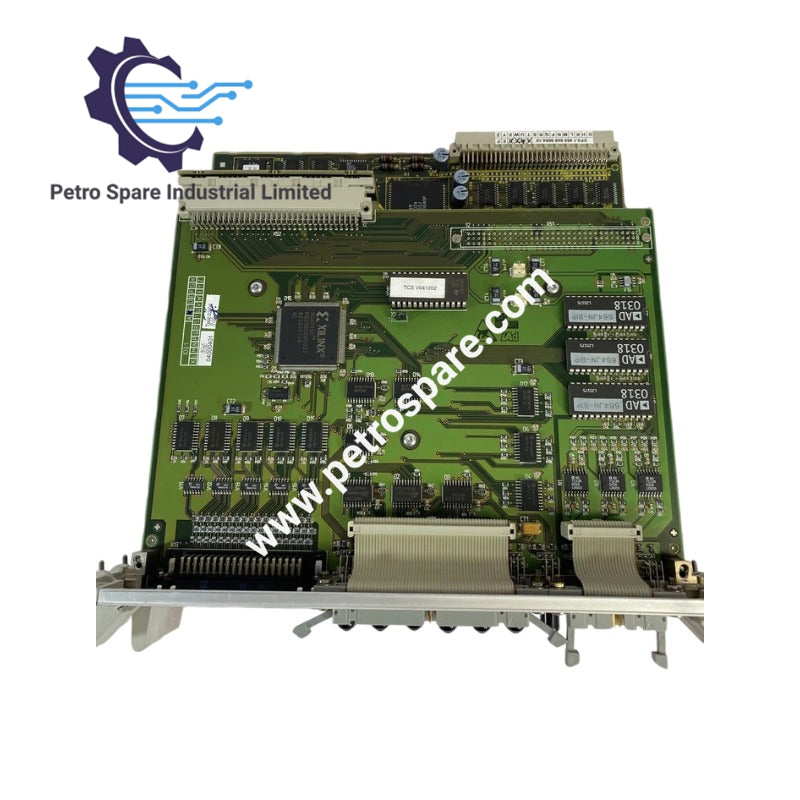

Siemens 6DD1645-0AE1 adalah Modul Prosesor Sinyal EP3.1 berkinerja tinggi yang dirancang untuk Sistem Kontrol Digital SIMADYN D.

Spesifikasi Teknis

Prosesor Inti & Memori
Frekuensi Clock: 66 MHz (varian EP3 beroperasi pada 54 MHz)
Memori Kerja: RAM 128k × 24-bit
Logika/Prapemrosesan: 3 unit FPGA XC4013 untuk penanganan interupsi, pengkondisian sinyal, dan fungsi logika perangkat keras

Antarmuka & Komunikasi
Backplane Bus: L-Bus dengan RAM dual-port 4k × 16-bit untuk komunikasi rak
Komunikasi Serial: Kontroler serial dual-channel 85C30
Slot Kartu Teknologi: Antarmuka ekspansi X51 dan X52 untuk modul teknologi plug-in
Port Layanan: Antarmuka diagnostik Sub-D 9-pin (X5)

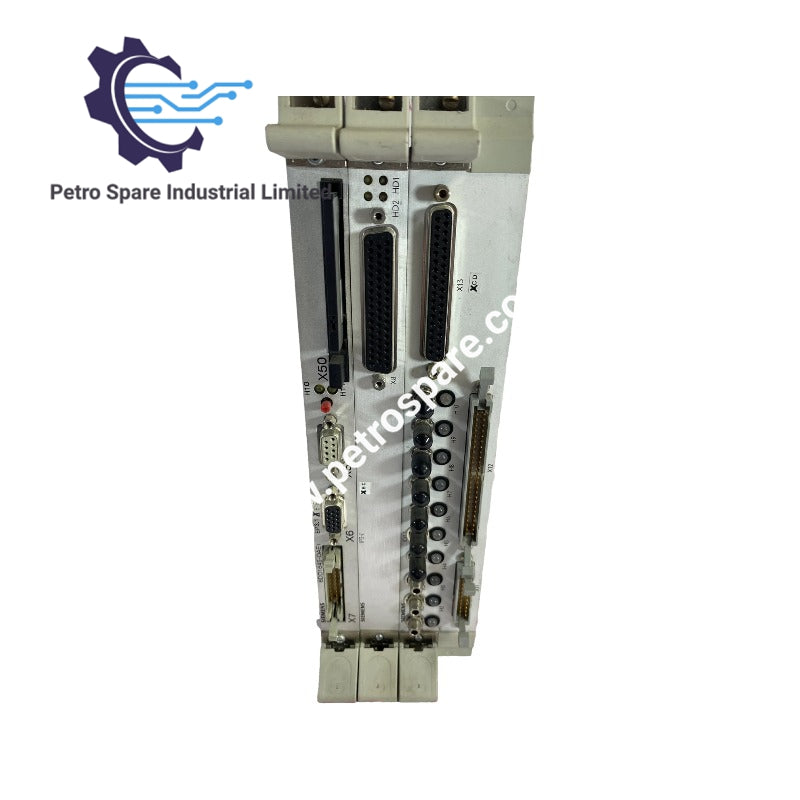

Input / Output Onboard
I/O Biner (X6): 8 input digital dan 4 output digital melalui konektor micro Sub-D 15-pin
Output Analog (X7): 8 output analog melalui konektor pita 20-kawat

Diagnostik Sistem & Keamanan
Watchdog Timer: Pemantauan perangkat keras dengan kontrol RDYIN untuk perlindungan kesalahan
Indikasi Status: Indikator LED H10 dan H11 untuk diagnostik sistem
Kontrol Manual: Tombol tekan reset dan acknowledge S1
Perluasan Memori: Dukungan slot kartu memori eksternal

Karakteristik Fisik
Lebar Slot: Modul satu slot untuk sistem subrak SIMADYN D
Asal: Jerman
Keluarga Sistem: Platform SIMADYN D / SIMATIC TDC

---
