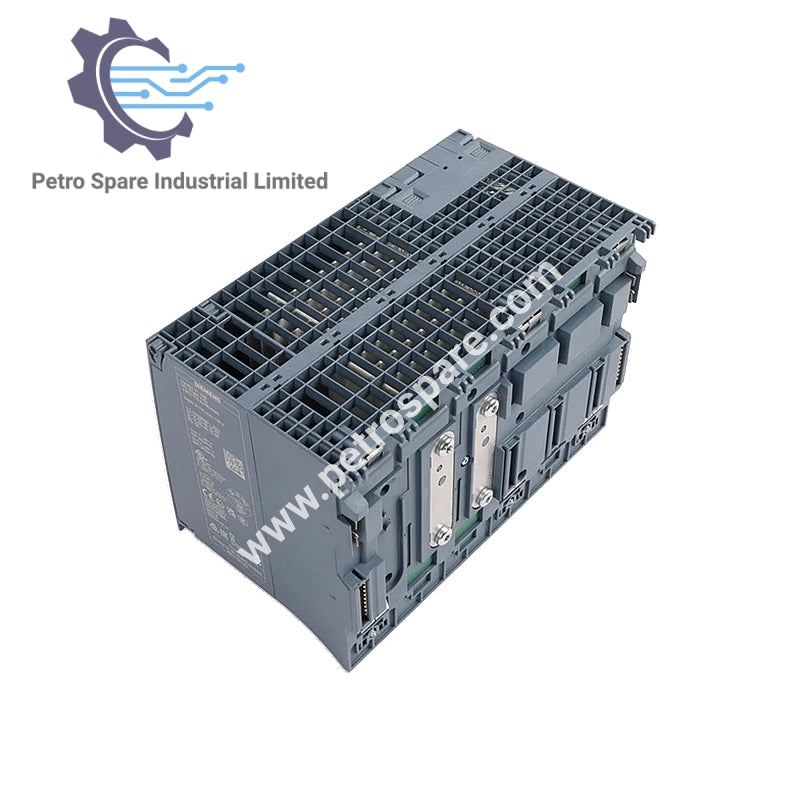

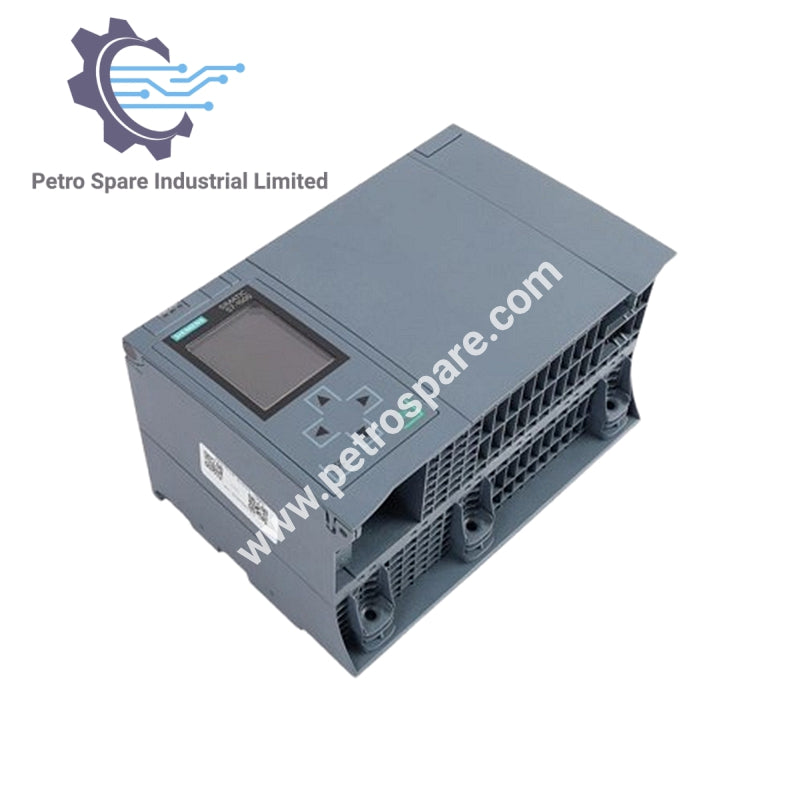

6ES7518-4JP00-0AB0

Ikhtisar

• Model: 6ES7518-4JP00-0AB0

• Tipe: Unit Pemrosesan Sentral (CPU 1518HF‑4 PN)

• Aplikasi: CPU berkinerja tinggi untuk sistem SIMATIC S7‑1500H, dirancang untuk tugas otomatisasi redundan dengan memori program dan data besar

Karakteristik Listrik

• Tegangan Pasokan (DC): 24 V tertulis

• Rentang yang Diizinkan: 19.2 … 28.8 V DC

• Perlindungan Polaritas Terbalik: Ya

• Penyangga Listrik Utama: waktu penyimpanan energi 5 ms

• Konsumsi Arus:

  • Tertulis: 1.55 A

  • Maksimum: 1.95 A

  • Arus Masuk: 2.4 A (I²t = 0.02 A²·s)

• Tenaga:

  • Masukan ke Backplane Bus: 12 W

  • Konsumsi dari Backplane Bus: 30 W

• Kehilangan Daya: 24 W (tipikal)

Memori

• Memori Kerja (Program): 9 MB

• Memori Kerja (Data): 60 MB

• Slot Kartu Memori SIMATIC: 1 (wajib)

Antarmuka

• PROFINET RT: antarmuka ke-1 dengan sakelar 2-port

• Antarmuka PROFINET Tambahan: ke-2 dan ke-3

• Antarmuka H‑SYNC: ke-4 dan ke-5

Tampilan & Kontrol

• Diagonal Layar: 6.1 cm

• Tombol: 6

• Sakelar Pemilih Mode: 1

Spesifikasi Mekanis

• Lebar: 21.0 cm

• Tinggi: 14.7 cm

• Kedalaman: 12.9 cm

---
