IC697ALG320E

Ikhtisar

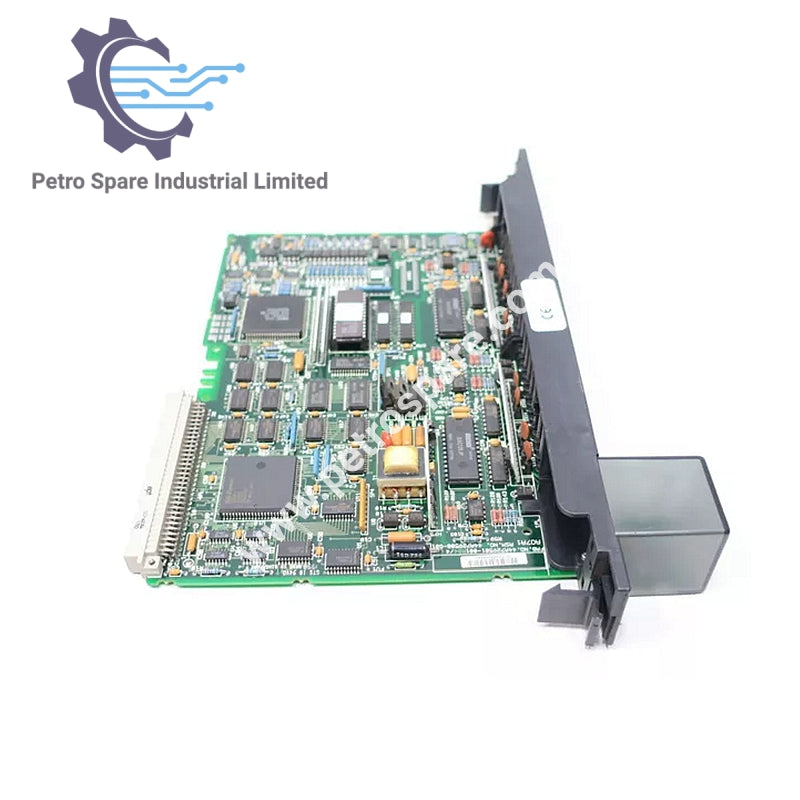

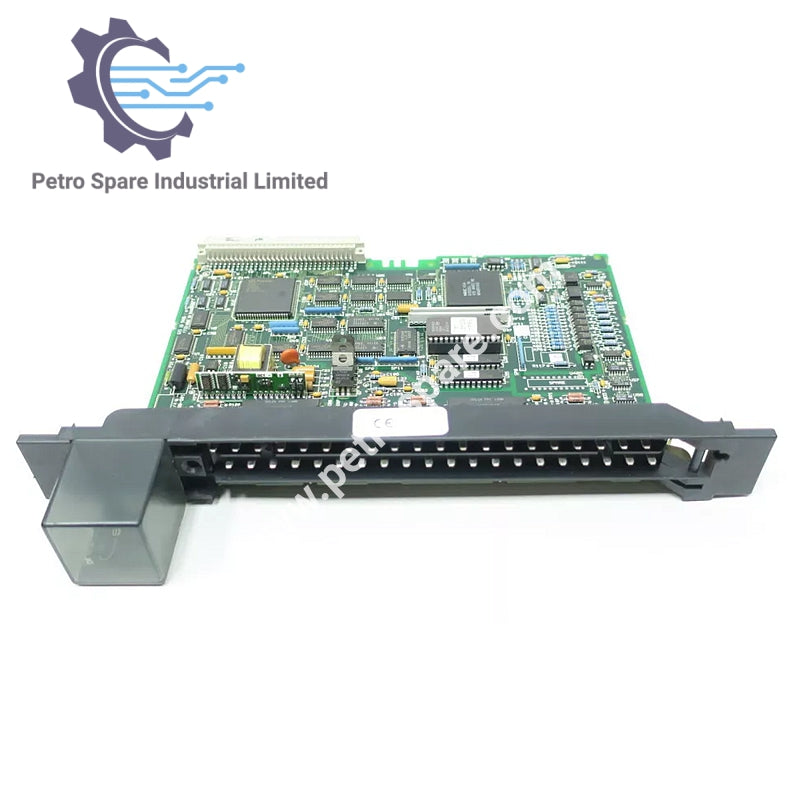

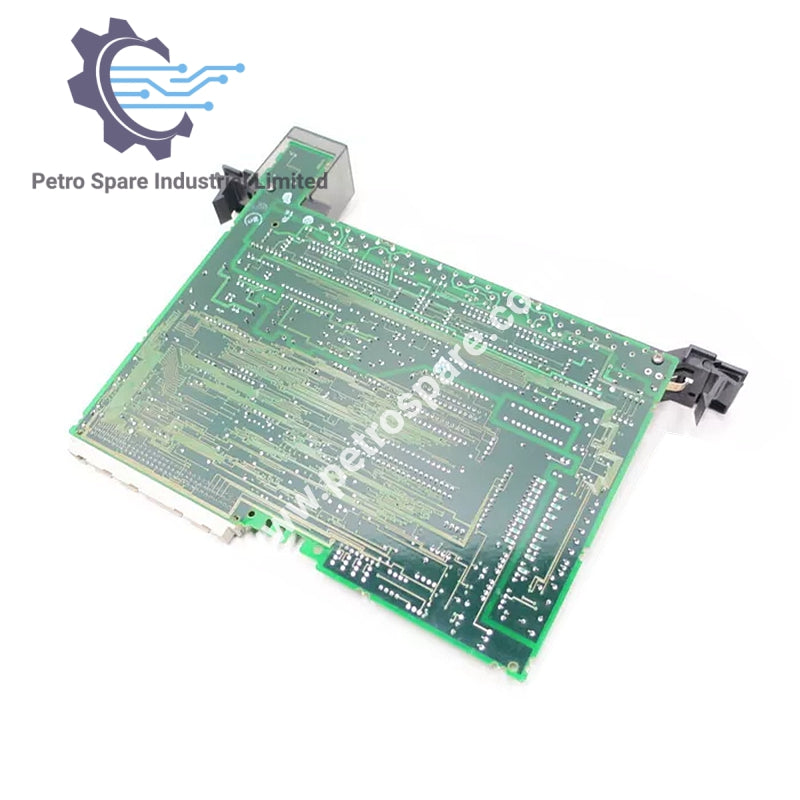

IC697ALG320E adalah modul output analog dari GE Fanuc Seri 90-70, menyediakan output tegangan dan arus presisi.

Informasi Umum

• Seri: 90-70

• Nomor bagian: IC697ALG320E

• Tipe: Modul Output Analog

• Saluran output: Dapat dikonfigurasi untuk tegangan atau arus

Rentang Output & Resolusi

• Tegangan: –10 V hingga +10 V (default)

• Arus: 0–22,5 mA (4–20 mA default)

• Resolusi: 16-bit dengan monotonitas 14-bit

• Langkah tegangan: 312,5 µV/LSB

• Langkah arus: 0,5 µA/LSB

• Tidak ada kode hilang: 16-bit tegangan, 15-bit arus

• Skala pengguna: Mungkin sedikit menurunkan granularitas output

Akurasi & Kalibrasi

• Kalibrasi tegangan: Disetel pabrik pada ±2,5 mV skala penuh

• Kalibrasi arus: Disetel pabrik pada 4 mA ±5 µA dan 20 mA ±5 µA

• Skala penuh: Tegangan sisi lapangan 24 VDC

• Kalibrasi lapangan: Tidak mungkin, kalibrasi disimpan di EEPROM

Kesalahan & Koefisien Suhu

• Linearitas: ±0,02% skala penuh

• Koefisien suhu:

• Tegangan: ±25 ppm/°C

• Arus: ±50 ppm/°C

Loading Output

• Output tegangan: R ≥ 2000 Ω, C ≤ 1000 pF

• Output arus: R ≤ 800 Ω, C ≤ 1 µF, L ≤ 250 mH

---
