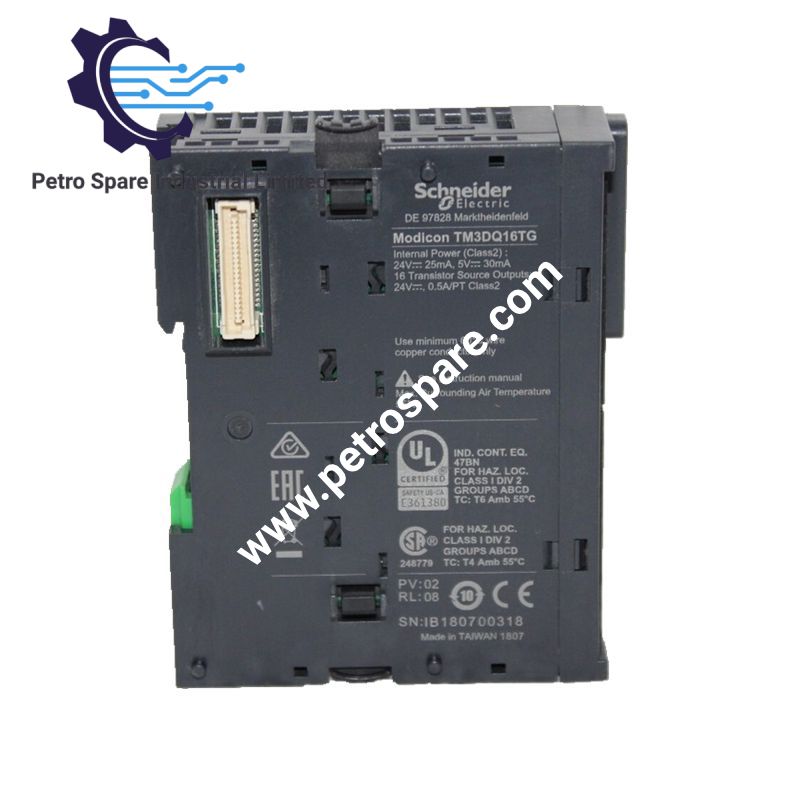

TM3DQ16TG

Schneider Electric TM3DQ16TG, yang juga tercatat sebagai modul output diskret TM3DQ16TG, menyediakan 16 output source transistor PNP untuk mengendalikan perangkat eksternal dari controller Modicon M221, M241, M251, dan M262. Modul ini beroperasi pada 24 VDC dan menggunakan konektor bus untuk distribusi daya serta data internal. Terminal pegas yang dapat dilepas menyediakan koneksi kabel lapangan, sementara LED hijau individual menunjukkan status output.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	TM3DQ16TG
Merek	Schneider Electric
Rangkaian Produk	Modicon TM3
Jenis Produk	Modul Output Diskret
Berat	0.11 kg
Dimensi	27.4 x 84.6 x 90 mm (L x D x T)
Suhu Operasional	-10 hingga 35 derajat C (vertikal); -10 hingga 55 derajat C (horizontal)
Konsumsi Daya	Didukung oleh bus internal; konsumsi arus tipikal tercatat sebesar 5 mA pada 5 VDC dan 10 mA pada 24 VDC
Jumlah Output	16 output transistor
Logika Output	Logika positif (source PNP)
Tegangan Output	24 VDC
Arus Output	500 mA per output transistor
Waktu Respons Output	Maksimum 450 us, saat aktif dan nonaktif
Arus Kebocoran Maksimum	0.1 mA
Penurunan Tegangan Maksimum	Kurang dari 0.4 V
Isolasi Output-ke-Bus	500 VAC
Isolasi Output-ke-Suplai	1500 VAC
Koneksi Listrik	Blok terminal pegas yang dapat dilepas, jarak pitch 3.81 mm
Jarak Kabel Tanpa Pelindung Maksimum	30 m
Tingkat Proteksi	IP20
Pemasangan	Rel DIN TH35-7.5 atau TH35-15, atau pemasangan panel dengan kit pengencang
Suhu Penyimpanan	-25 hingga 70 derajat C
Kelembapan Relatif	10-95%, tanpa kondensasi
Standar	IEC 61131-2
Sertifikasi	CE, cULus, UKCA, RCM, EAC, cULus HazLoc
GTIN	3606480611490
Jejak Karbon Siklus Hidup	34 kg CO2 eq.

Arsitektur Output PNP dan Integrasi PLC

TM3DQ16TG menggunakan output transistor berlogika positif untuk mengalihkan suplai positif ke beban yang terhubung. Setiap kanal mendukung arus output hingga 500 mA sesuai spesifikasi. Arus beban yang terhubung, tegangan suplai, dan total beban sistem harus tetap berada dalam batas perangkat keras yang berlaku.

Modul ini terhubung ke controller Modicon M221, M241, M251, dan M262 yang kompatibel melalui bus ekspansi TM3. Bus tersebut mendistribusikan daya dan data internal di antara modul-modul yang dirakit. EcoStruxure Machine Expert mendukung pemrograman controller dan konfigurasi sistem I/O ekspansi.

Setiap output memiliki LED status hijau individual. Peringkat isolasi 500 VAC antara kanal dan bus serta peringkat isolasi 1500 VAC antara output dan suplai merupakan spesifikasi terpisah dan tidak boleh dianggap dapat saling menggantikan.

Pertanyaan yang Sering Diajukan (FAQ)

T: Berapa arus maksimum per kanal output?

J: Arus output transistor maksimum yang ditentukan adalah 500 mA per kanal. Verifikasi kebutuhan beban dan batas beban modul yang berlaku sebelum menghubungkan beberapa output ke perangkat eksternal.

T: Controller PLC mana yang mendukung TM3DQ16TG?

J: Modul ini tercatat kompatibel dengan controller logika Modicon M221, M241, M251, dan M262. Pastikan konfigurasi controller dan kompatibilitas firmware sebelum pemasangan.

T: Apakah TM3DQ16TG dapat dipasang pada rel DIN?

J: Ya. Modul ini mendukung rel TH35-7.5 dan TH35-15 yang sesuai dengan IEC 60715. Pemasangan panel juga didukung jika menggunakan kit pengencang yang sesuai.

Panduan Pemasangan Lapangan

1. Putuskan suplai controller dan beban eksternal sebelum memasang modul atau menyambungkan kabel ke terminal output.
2. Pasang modul pada rel DIN atau panel yang kompatibel, lalu aktifkan mekanisme interlocking TM3 sesuai petunjuk produsen.
3. Hubungkan modul ke bus ekspansi controller dan pastikan konektor bus terpasang sepenuhnya.
4. Sambungkan setiap output PNP sesuai penetapan terminal pada lembar instruksi resmi. Pastikan polaritas suplai beban dan referensi bersama sebelum memberi energi pada rangkaian.
5. Gunakan konduktor dalam rentang 0.14-1.5 mm2 yang ditentukan. Kencangkan setiap koneksi terminal pegas dan periksa apakah ada serabut konduktor yang terbuka.
6. Jika memungkinkan, pisahkan kabel output dari konduktor daya dengan tingkat kebisingan tinggi. Terapkan praktik shielding dan grounding yang sesuai untuk meminimalkan interferensi elektromagnetik.
7. Pastikan instalasi berada dalam batas suhu sekitar, kelembapan, dan panjang kabel yang berlaku. Jarak kabel output tanpa pelindung maksimum yang ditentukan adalah 30 m.
8. Setelah diberi energi, periksa indikasi LED setiap kanal dan pastikan perangkat lapangan terkait beralih sesuai perintah PLC.
9. Konsultasikan datasheet produk dan lembar instruksi resmi untuk penetapan terminal, pembatasan beban, dan persyaratan commissioning.

---
