ATV930C22N4

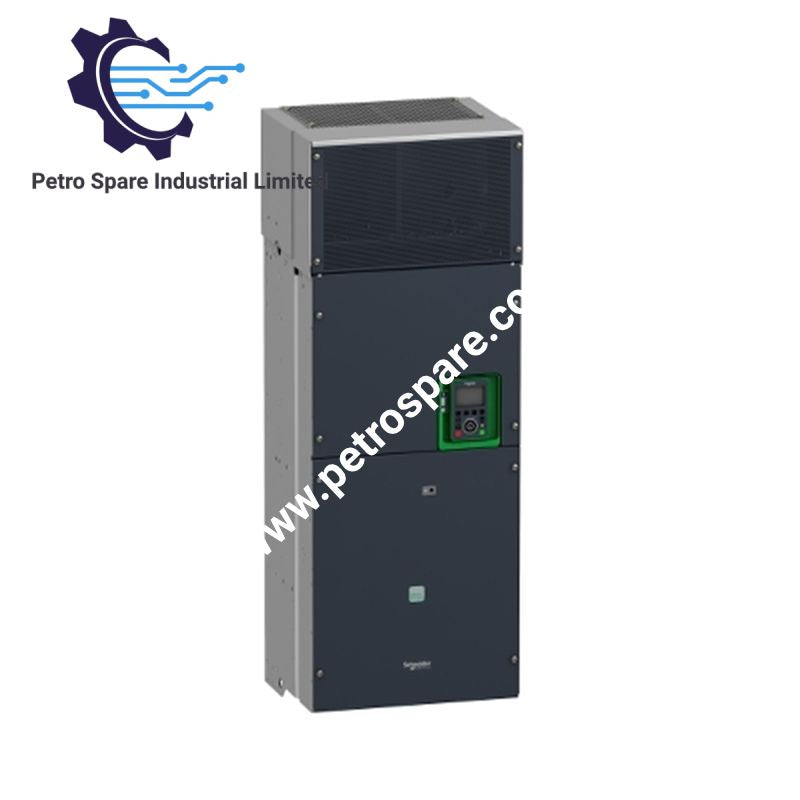

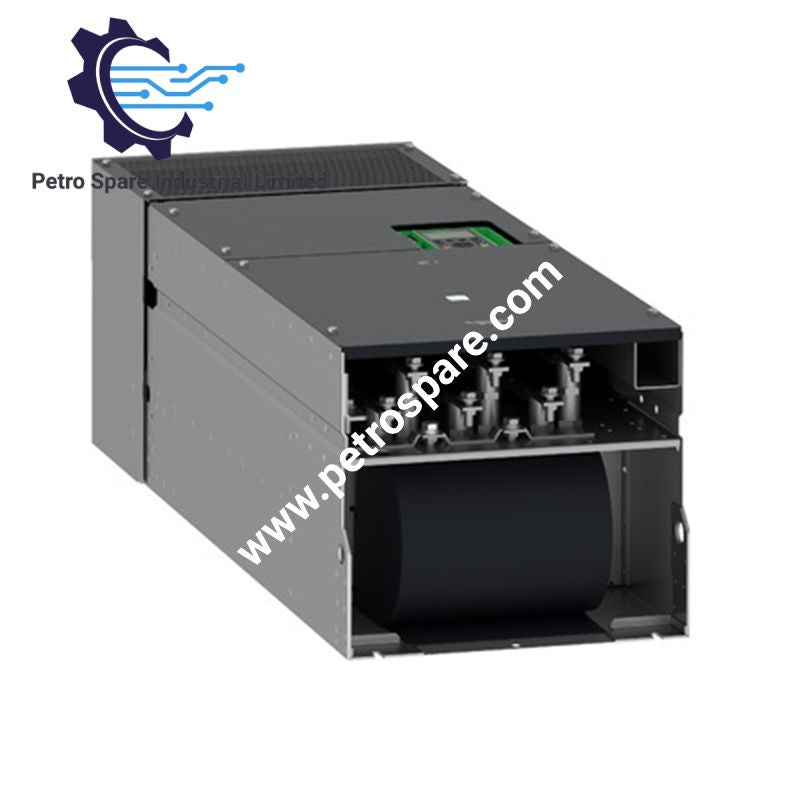

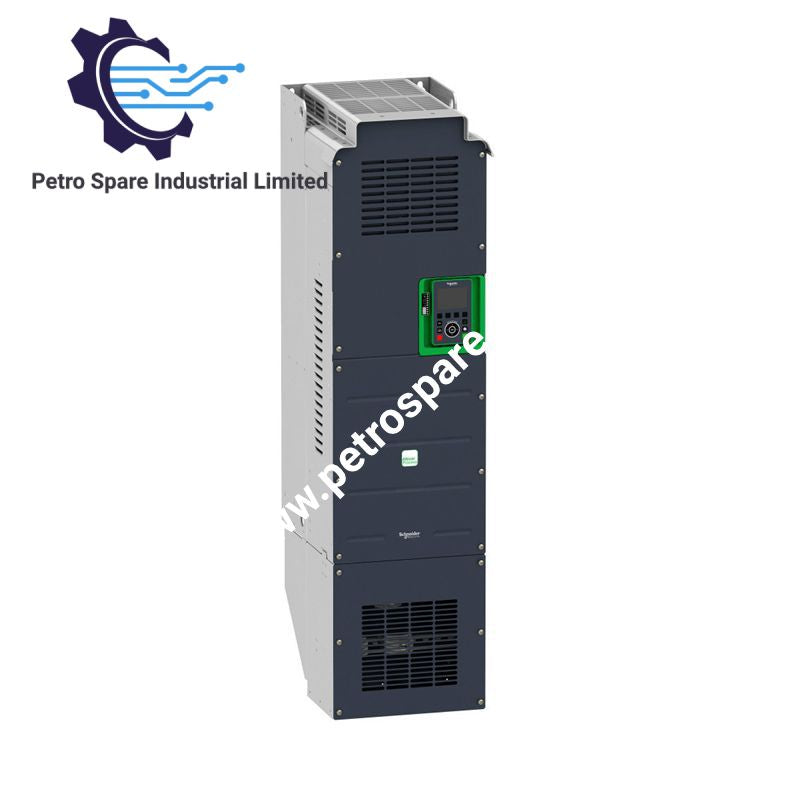

Dikonfigurasi untuk pengendalian kecepatan motor 3 fase dalam platform Altivar Process ATV900, Schneider Electric ATV930C22N4 (penggerak kecepatan variabel ATV930) menyediakan pengendalian listrik langsung untuk motor sinkron dan asinkron. Unit ini memiliki nilai masukan 380 hingga 480 VAC, daya motor tugas normal 220 kW, serta dilengkapi chopper pengereman terintegrasi.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	ATV930C22N4
Model Dasar	ATV930
Merek	Schneider Electric
Jenis Produk	Penggerak Kecepatan Variabel
Seri	Altivar Process ATV900
Varian	Versi standar dengan chopper pengereman
Jenis Motor	Motor asinkron dan sinkron
Fase	3 fase
Tegangan Catu Daya Terukur	380 hingga 480 VAC, -15% hingga +10%
Daya Motor	220 kW tugas normal; 160 kW tugas berat
Arus Keluaran Kontinu	427 A tugas normal; 302 A tugas berat
Arus Transien Maksimum	512 A selama 60 dtk tugas normal; 453 A selama 60 dtk tugas berat
Tegangan Keluaran	Hingga 480 VAC
Frekuensi Keluaran Maksimum	599 Hz
Frekuensi Switching	1 hingga 8 kHz dapat disesuaikan; 2,5 hingga 8 kHz dengan penurunan kapasitas
Frekuensi Switching Nominal	2,5 kHz
Chopper Pengereman	Terintegrasi
Frekuensi Masukan	50 hingga 60 Hz
Daya Semu	247 kVA pada 480 V tugas normal; 187 kVA pada 480 V tugas berat
Komunikasi	Modbus serial, Modbus TCP, EtherNet/IP
Kecepatan Ethernet	10/100 Mbit/s
Kecepatan Modbus Serial	4.8, 9.6, 19.2, 38.4 kbit/s
Antarmuka Fisik	Ethernet, RS-485 2 kabel
Konektor Ethernet	2 x RJ45
Konektor Modbus	1 x RJ45
Input Digital	10; DI1 hingga DI8 dapat diprogram, input pulsa DI7/DI8, STOA/STOB
Input Analog	3; 0 hingga 10 VDC atau 0 hingga 20 mA / 4 hingga 20 mA, 12 bit
Output Analog	2; 0 hingga 10 VDC atau 0 hingga 20 mA, 10 bit
Output Relai	3 output relai yang dapat dikonfigurasi
Safe Torque Off	Ya
Safe Stop 1	Ya
Kecepatan yang Dibatasi Secara Aman	Ya
Manajemen Pengereman Aman	Ya
Peringkat IP	IP00
Pemasangan	Pemasangan di dinding, vertikal +/- 10 derajat
Lebar	440 mm
Tinggi	1195 mm
Kedalaman	380 mm
Berat	172 kg
Suhu Pengoperasian	-10 hingga 40 derajat C tanpa penurunan kapasitas; 40 hingga 60 derajat C dengan penurunan kapasitas
Suhu Penyimpanan	-25 hingga 70 derajat C
Kelembapan Relatif	5 hingga 95% tanpa kondensasi
Ketinggian Pengoperasian	Hingga 1000 m tanpa penurunan kapasitas; 1000 hingga 3000 m dengan penurunan arus
Disipasi Daya	5030 W konveksi paksa pada 380 V, 2,5 kHz; 451 W konveksi alami pada 380 V, 2,5 kHz
Volume Udara Pendingin	860 m3/jam
Isc Jaringan Prospektif	50 kA
Resistansi Isolasi	>1 MOhm pada 500 VDC selama 1 menit ke bumi
Sertifikasi	CSA, TÜV, UL
Standar	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 61508, IEC 13849-1
Asal	IN

Komunikasi Pengendalian dan Penggerak Industri

ATV930C22N4 bertukar data pengendalian dan diagnostik melalui antarmuka Modbus serial, Modbus TCP, dan EtherNet/IP. Komunikasi Ethernet beroperasi pada 10/100 Mbit/s dengan mode half-duplex, full-duplex, dan negosiasi otomatis. Antarmuka Modbus serial menggunakan pensinyalan fisik RS-485 dengan pembingkaian RTU dan paritas ganjil, genap, atau tanpa paritas yang dapat dikonfigurasi.

Penggerak ini menyediakan 10 input diskret yang dapat diprogram, tiga input analog, dua output analog, dan tiga output relai. DI7 dan DI8 dapat berfungsi sebagai input pulsa hingga 30 kHz. Input analog menerima sinyal 0 hingga 10 VDC atau 0 hingga 20 mA / 4 hingga 20 mA. Modul komunikasi dan I/O opsional mendukung antarmuka jaringan dan sinyal tambahan.

Profil pengendalian motor mencakup mode torsi konstan, torsi variabel, dan torsi yang dioptimalkan untuk motor asinkron, serta pengendalian motor magnet permanen dan reluktansi sinkron. Penggerak ini mendukung operasi 4 kuadran, ramp percepatan dan perlambatan yang dapat disesuaikan dari 0,01 hingga 9999 dtk, serta frekuensi keluaran maksimum 599 Hz.

Pertanyaan yang Sering Diajukan

T: Apakah ATV930C22N4 dilengkapi chopper pengereman?

J: Ya. ATV930C22N4 memiliki chopper rem terintegrasi untuk koneksi ke sirkuit pengereman yang sesuai.

T: Umpan balik motor dan sinyal pengendalian apa yang tersedia?

J: Penggerak ini menyediakan tiga input analog, dua output analog, sepuluh input diskret, dua output diskret, dan tiga output relai yang dapat dikonfigurasi. Modul antarmuka encoder dapat dipasang melalui slot opsi yang tersedia.

T: Fungsi keselamatan apa yang disediakan model ini?

J: Fungsi keselamatan yang terdokumentasi mencakup Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), dan Safe Brake Management (SBC/SBT).

Panduan Pemasangan di Lapangan

Pasang penggerak secara vertikal dalam rentang posisi +/- 10 derajat yang ditentukan. Enklosur ini memiliki peringkat IP00, sehingga pemasangan memerlukan enklosur atau kabinet pelindung yang sesuai untuk menyediakan perlindungan lingkungan dan personel yang diperlukan.

Rutekan konduktor daya sisi jaringan, konduktor motor, kabel pengendalian, dan kabel komunikasi sesuai dengan panduan pemasangan. Pisahkan kabel analog tingkat rendah dan kabel komunikasi dari konduktor motor dan daya masukan berarus tinggi.

Hubungkan pembumian pelindung sebelum memberi energi pada sirkuit daya. Pertahankan penampang konduktor dan susunan terminal yang ditentukan untuk koneksi jaringan, motor, bus DC, dan pengendalian. Kabel sinyal dan komunikasi berpelindung harus diterminasi sesuai dengan praktik pemasangan EMC yang berlaku.

Sediakan jalur pendinginan konveksi paksa yang diperlukan. Volume udara pendingin yang ditentukan adalah 860 m3/jam. Verifikasi aliran udara kabinet, suhu lingkungan, ketinggian, dan persyaratan penurunan kapasitas penggerak sebelum commissioning.

Untuk koneksi EtherNet/IP, Modbus TCP, dan RS-485, verifikasi perutean kabel, pemasangan konektor, pengalamatan jaringan, dan persyaratan terminasi sebelum menerapkan perintah pengendalian. Jangan merutekan kabel komunikasi secara paralel dengan konduktor motor berarus tinggi kecuali metode pemasangan menyediakan pemisahan EMC yang diperlukan.

---
