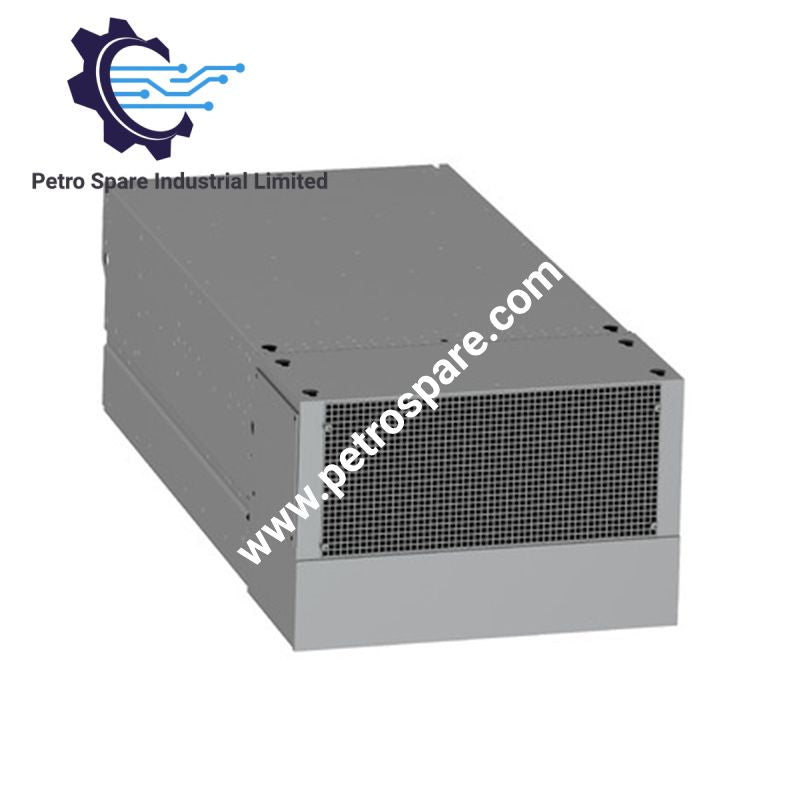

ATV630C31N4

Dirancang untuk pengaturan kecepatan motor tiga fase dalam platform Altivar Process ATV600, Schneider Electric ATV630C31N4 (ATV630 Variable Speed Drive) menyediakan kontrol listrik langsung untuk motor sinkron dan asinkron dari catu daya 380 hingga 480 VAC. Unit ini mendukung daya motor hingga 315 kW untuk pengoperasian normal dan 250 kW untuk pengoperasian berat, dengan antarmuka komunikasi serial Modbus serta Ethernet/Modbus TCP.

Spesifikasi Perangkat Keras

Parameter	Spesifikasi
Model	ATV630C31N4
Merek	Schneider Electric
Keluarga Produk	Altivar Process ATV600
Nama Singkat Perangkat	ATV630
Jenis Produk	Penggerak Kecepatan Variabel
Tegangan Catu Daya Nominal	380 hingga 480 VAC, 3 fase
Frekuensi Catu Daya	50 hingga 60 Hz
Daya Motor Pengoperasian Normal	315 kW / 500 hp
Daya Motor Pengoperasian Berat	250 kW / 400 hp
Arus Keluaran Kontinu Pengoperasian Normal	616 A pada 2.5 kHz
Arus Keluaran Kontinu Pengoperasian Berat	481 A pada 2.5 kHz
Frekuensi Keluaran	0.1 hingga 500 Hz
Arus Masukan Maksimum	569 A
Tegangan Keluaran Maksimum	480 V
Komunikasi	Ethernet, RS485 2-kawat, Modbus TCP, Modbus RTU
Kecepatan Komunikasi	Ethernet 10 / 100 Mbit/s; serial 4800 hingga 38.4 Kbps
Input Analog	3, dapat dikonfigurasi 0 hingga 10 VDC atau 0 hingga 20 mA
Output Analog	2, dapat dikonfigurasi 0 hingga 10 VDC atau 0 hingga 20 mA
Input Digital	8
Output Relai	3
Fungsi Keselamatan	STO, SIL 3
Pendinginan	Konveksi paksa
Pemasangan	Dipasang di dinding, vertikal +/- 10 derajat
Dimensi	598 x 1195 x 380 mm
Berat	203 kg
Suhu Pengoperasian	-10 hingga 40 derajat C tanpa penurunan kapasitas; 40 hingga 60 derajat C dengan penurunan kapasitas
Disipasi Daya	7099 W dengan konveksi paksa; 769 W dengan konveksi alami pada 380 V, 2.5 kHz
Asal	IN
Tingkat Perlindungan	IP00; IP21 dengan kit VW3A9113
Sertifikasi	UL, TÜV, CSA
Standar	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61508, IEC 13849-1
Firmware Terbaru yang Tercantum	V4.6IE47

Data dimensi, kelistrikan, lingkungan, sertifikasi, dan asal diambil dari informasi produk Schneider Electric yang disediakan.

Kontrol Penggerak Industri dan Antarmuka Jaringan

ATV630C31N4 menyediakan antarmuka fisik Ethernet dan RS485 2-kawat. Modbus TCP beroperasi melalui Ethernet, sedangkan Modbus RTU tersedia melalui antarmuka serial dengan kecepatan transmisi yang dapat dikonfigurasi dari 4800 bps hingga 38.4 Kbps. Ethernet mendukung pengoperasian 10 dan 100 Mbit/s dengan mode half-duplex, full-duplex, dan negosiasi otomatis.

Penggerak ini menerima sinyal tegangan dan arus analog yang dapat dikonfigurasi melalui tiga input analog serta menyediakan dua output analog yang dapat dikonfigurasi. Input digital mencakup kemampuan input pulsa DI7 dan DI8 hingga 30 kHz pada 24 VDC. Modul komunikasi opsional mencakup PROFINET, EtherNet/IP, DeviceNet, Profibus DP V1, CANopen, BACnet MS/TP, dan antarmuka lain yang tercantum.

Profil kontrol motor mencakup mode torsi konstan, torsi yang dioptimalkan, dan torsi variabel untuk motor asinkron, serta profil kontrol motor magnet permanen dan reluktansi sinkron. Frekuensi switching dapat disesuaikan dalam rentang 2 hingga 8 kHz yang ditentukan, sesuai dengan kondisi penurunan kapasitas yang berlaku.

Pertanyaan yang Sering Diajukan

T: Jenis motor apa yang dapat dikontrol oleh ATV630C31N4?
J: Penggerak ini mendukung motor asinkron dan sinkron, termasuk profil kontrol motor magnet permanen dan reluktansi sinkron.

T: Antarmuka komunikasi apa yang terintegrasi?
J: Penggerak ini memiliki antarmuka Ethernet dan RS485 2-kawat. Modbus TCP tersedia melalui Ethernet, sedangkan Modbus RTU tersedia melalui antarmuka serial.

T: Apakah ATV630C31N4 menyediakan fungsi pelepasan torsi aman?
J: Ya. Safe Torque Off (STO) tercantum sebagai fungsi keselamatan terintegrasi dengan klasifikasi SIL 3.

Panduan Pemasangan di Lapangan

Pasang penggerak secara vertikal dalam posisi pengoperasian yang ditentukan, yaitu +/- 10 derajat. Sediakan ruang bebas yang memadai untuk jalur pendinginan konveksi paksa dan pertahankan batas suhu lingkungan yang ditentukan. Pada suhu di atas 40 derajat C, terapkan penurunan arus sesuai dokumentasi.

Gunakan terminal sekrup yang dapat dilepas sesuai spesifikasi untuk pengkabelan kontrol serta terminal sisi saluran dan sisi motor yang ditentukan untuk sambungan daya. Jika memungkinkan, pisahkan kabel kontrol dan komunikasi dari konduktor motor berarus tinggi untuk mengurangi interferensi listrik terhantar. Hubungkan pelindung kabel dan pembumian pelindung sesuai standar pemasangan yang berlaku serta dokumentasi pemasangan penggerak.

Verifikasi tegangan catu daya, sambungan motor, perangkat pelindung, pengkabelan STO, pengalamatan komunikasi, dan I/O yang dikonfigurasi sebelum menyalakan daya. Data produk menentukan isolasi antara terminal daya dan kontrol serta menyediakan fungsi perlindungan khusus untuk kehilangan fase motor, arus berlebih, hubung singkat, tegangan berlebih bus DC, tegangan kurang, panas berlebih, dan kondisi penggerak terkait lainnya.

---
