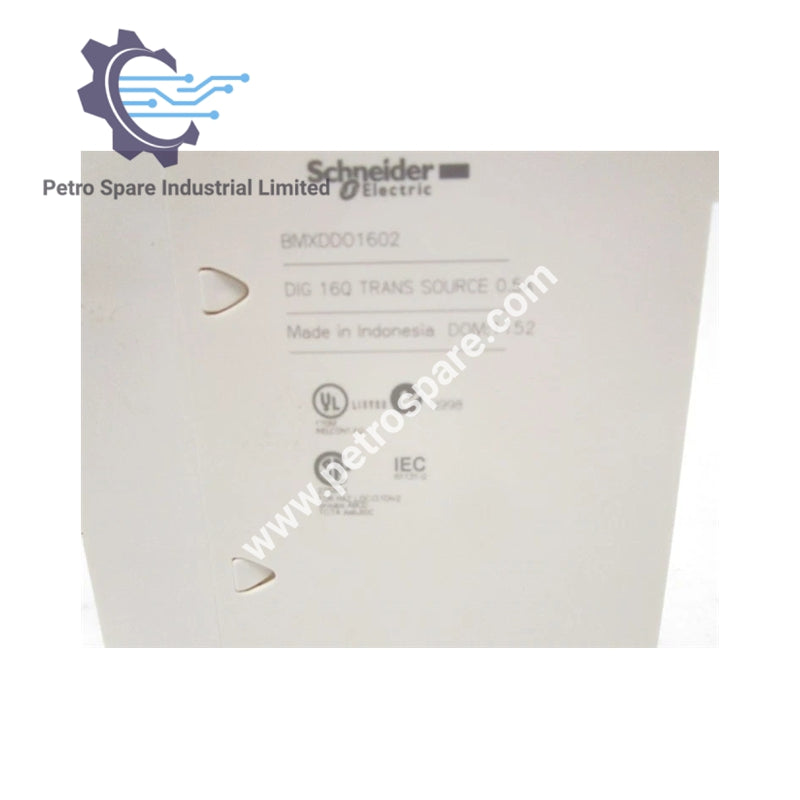

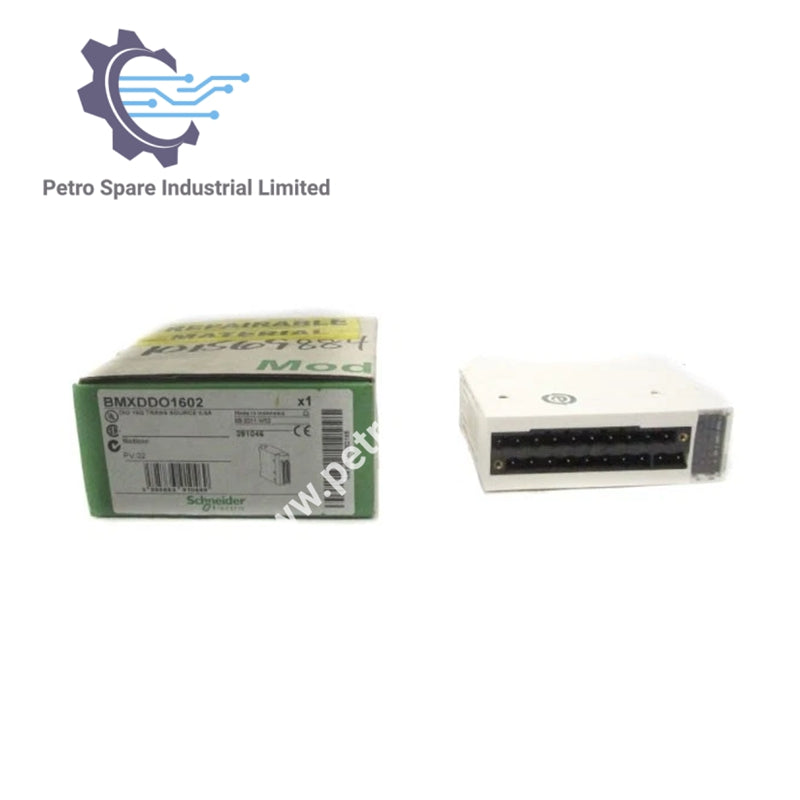

BMXDD01602

Ikhtisar Produk

BMXDDO1602 modul output diskrit M340 menyediakan 16 output positif solid-state pada 24 V DC.

Spesifikasi Teknis

Output:
• Jumlah output diskrit: 16 (EN/IEC 61131-2)
• Tipe output diskrit: Solid state
• Logika output diskrit: Positif
• Tegangan output diskrit: 24 V (19…30 V DC)
• Arus output diskrit: 0,5 A
• Kompatibilitas output: IEC 61131-2 tipe 3 input DC
• Arus per saluran: <= 0,625 A
• Arus per modul: <= 10 A
• Arus bocor: <= 0,5 mA pada kondisi 0
• Tegangan residual [Ures]: <= 1,2 V pada kondisi 1
• Waktu respons pada output: 1,2 ms
• Paralelisasi output: Ya, hingga 2

Perlindungan:
• Perlindungan hubung singkat eksternal
• Perlindungan beban lebih
• Perlindungan tegangan lebih
• Perlindungan polaritas terbalik: Dioda terpasang terbalik
• Perlindungan beban lebih output: Pembatas arus, pemutus sirkuit elektronik 1,5 In < Id < 2 In
• Perlindungan tegangan lebih output: Dioda Transil
• Perlindungan hubung singkat output: Sekring eksternal 2 A

Elektrikal:
• Konsumsi arus tipikal: 100 mA pada 3,3 V DC
• Ambang deteksi tegangan: <14 V DC kesalahan preaktuator, >18 V DC preaktuator pada kondisi 0
• Beban tungsten: <= 6 W
• Frekuensi switching: 0,5/LI² Hz
• Impedansi beban (ohmik): <= 48 Ω
• Keandalan MTBF: 409.413 jam

Indikator:
• 1 LED (hijau) operasi modul (RUN)
• 1 LED per saluran (hijau) diagnostik saluran
• 1 LED (merah) I/O modul
• 1 LED (merah) kesalahan modul (ERR)

Lingkungan:
• Tingkat perlindungan IP: IP20
• Suhu operasi: 0…60 °C
• Suhu penyimpanan: -40…85 °C
• Kelembaban relatif: 5…95 % tanpa kondensasi pada 55 °C
• Ketinggian operasi: 0…2000 m; 2000…5000 m dengan faktor derating
• Ketahanan getaran: 3 gn
• Ketahanan guncangan: 30 gn
• Perlakuan pelindung: TC

Sertifikasi & Standar:
• Sertifikasi: CE, CSA, UL, RCM, Merchant Navy, EAC
• Standar: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Kekuatan dielektrik: 1500 V AC output/ground dan output/logika internal, 50/60 Hz, 1 menit

Mekanis:
• Berat produk: 0,12 kg
• Koneksi listrik: konektor 20-pin

---
