BMXDRC0805

Ikhtisar

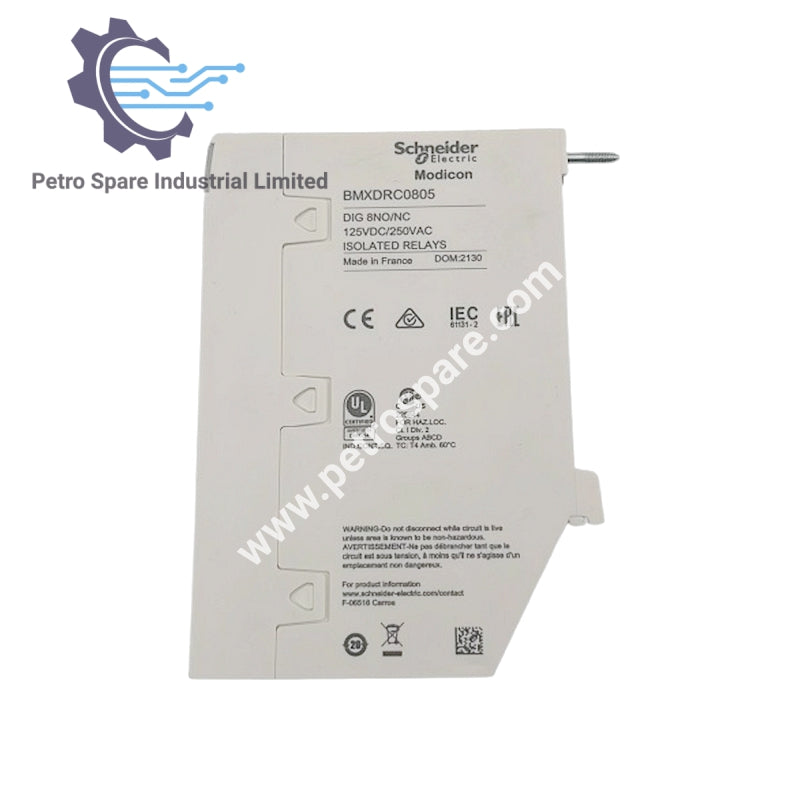

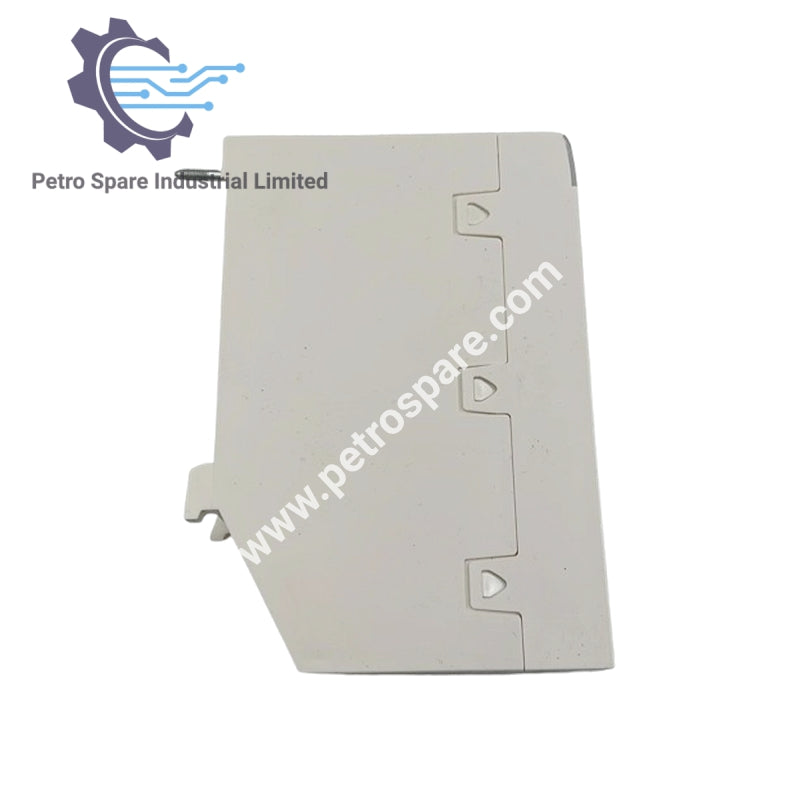

Schneider BMXDRC0805 adalah modul output diskrit relay dari rangkaian Modicon X80, menawarkan 8 output relay NO atau NC untuk aplikasi AC dan DC.

Identifikasi

• Tipe Produk: Modul output diskrit relay

• Jumlah Output: 8 (memenuhi standar IEC 61131‑2)

• Logika Output: Positif atau negatif

Karakteristik Listrik

• Tegangan Output (DC): 5–125 V, 5–150 V

• Tegangan Output (AC): 24–240 V, 19–264 V

• Frekuensi Jaringan: 50/60 Hz

• Batas Frekuensi: 47–63 Hz

• Pasokan Daya Sensor: 5–150 V DC, 19–264 V AC

• Arus Termal Bebas Konvensional [Ith]:

  • 4 A pada 40 °C

  • 3 A pada 50 °C

  • 2 A pada 60 °C

• Resistansi Isolasi: >10 MΩ pada 500 V DC

• Dissipasi Daya: 3,6 W

Kinerja

• Waktu Respon: ≤10 ms aktivasi, ≤13 ms deaktivasi

• Konsumsi Arus Tipikal: 40 mA pada 3,3 V DC, 101 mA pada 24 V DC

• Keandalan MTBF: 2.650.000 jam

Perlindungan

• Perlindungan Hubung Singkat Eksternal: Diperlukan

• Perlindungan Beban Lebih Eksternal: Diperlukan

• Perlindungan Tegangan Lebih Eksternal:

  • Mendukung induktif AC dan DC

  • Gunakan dioda pelepas pada setiap output DC

  • Gunakan rangkaian RC pada setiap output AC

  • Gunakan pembatas lonjakan ZNO pada setiap output AC

• Perlindungan Beban Lebih Output: Sekring cepat per saluran atau grup

• Perlindungan Hubung Singkat Output: Sekring cepat per saluran atau grup

Karakteristik Pengalihan

• Arus Pengalihan Minimum: 10 mA pada 5 V DC

Indikator

• RUN: 1 LED hijau

• Diagnostik Saluran: 1 LED hijau per saluran

• ERR: 1 LED merah

• Status I/O: 1 LED merah

Karakteristik Mekanis

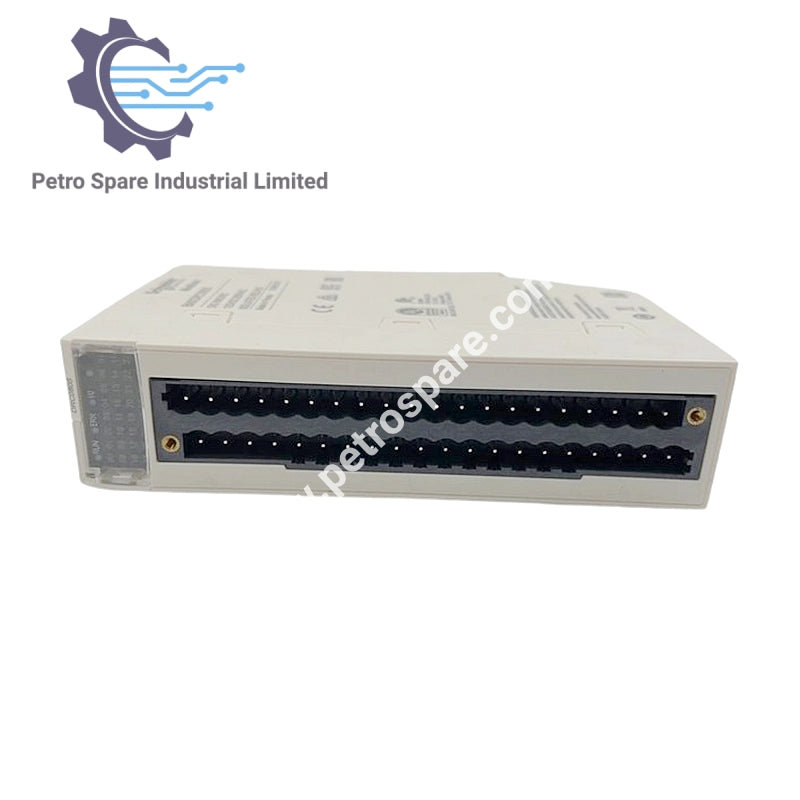

• Koneksi Listrik: Blok terminal 40-kontak

• Berat Bersih: 0,189 kg (0,417 lb AS)

---
