BMECRA31210

Ikhtisar

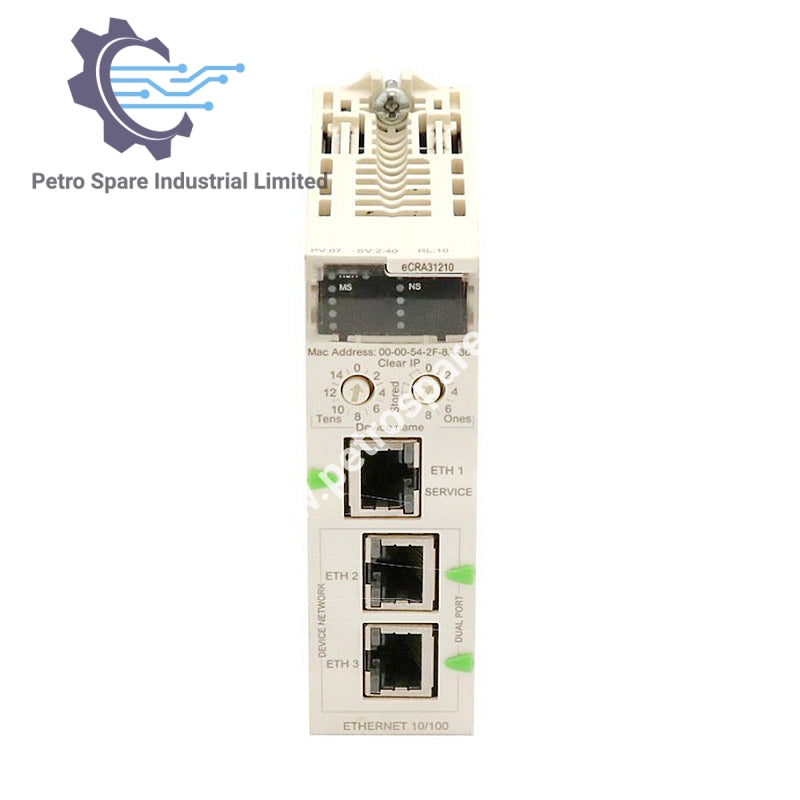

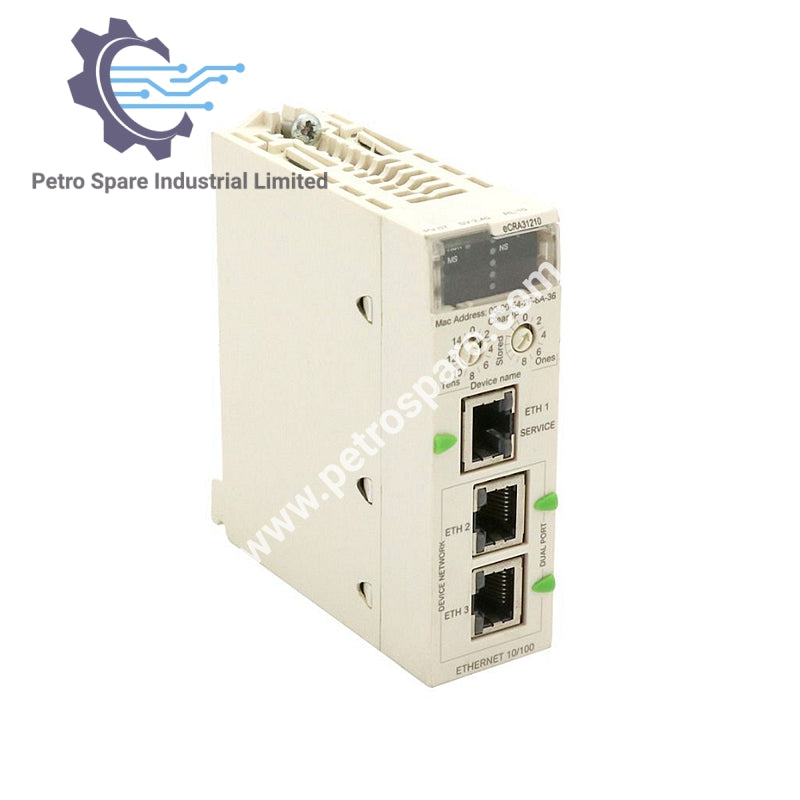

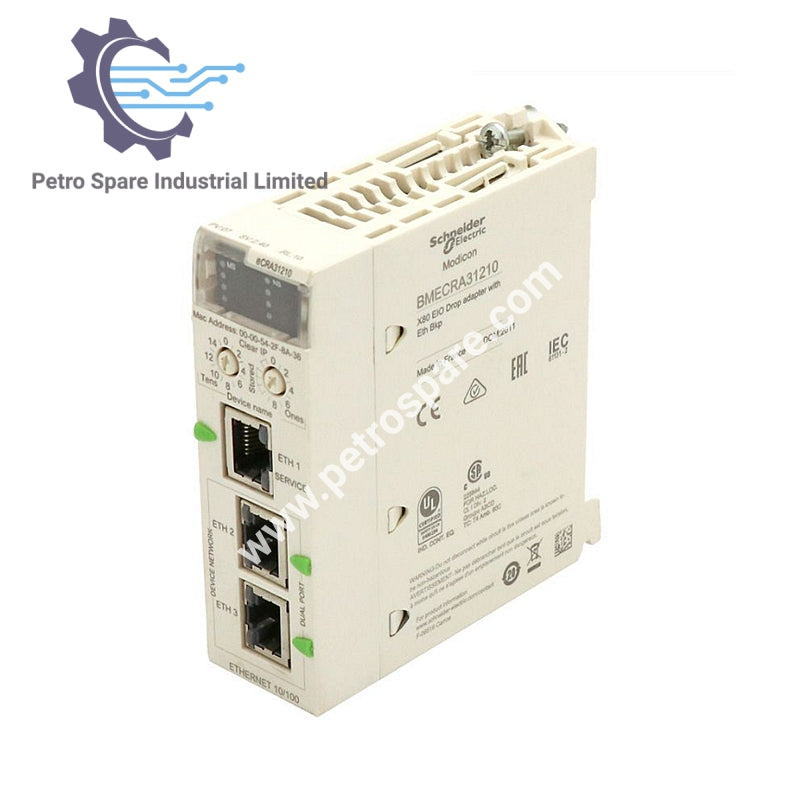

BMECRA31210 adalah Modicon X80 EIO Drop Adapter oleh Schneider, dirancang untuk modul I/O jarak jauh dengan konektivitas backplane Ethernet.

Kecocokan

• Rentang: Modicon X80

• Cocok Dengan: Modicon M580

• Aplikasi: Modul I/O jarak jauh

Komunikasi

• Port: 3 RJ45 (1 untuk layanan/peralatan terdistribusi, 2 untuk jaringan Ethernet RIO dengan RSTP)

• Protokol: EtherNet/IP, Modbus TCP, DHCP, TFTP, FTP, FDR, SNTP, SNMP

• Jaringan: IPv4, topologi cincin

• Kecepatan Transmisi: 10/100 Mbit/s, 10/100BASE-TX

• Fungsionalitas: CCOTF, pengumpulan/penerbitan data, diagnostik perangkat jarak jauh, pencerminan port, pencatatan waktu sistem

Mekanis dan Elektrik

• Format Modul: Standar, dipasang di rak

• Lebar: 32 mm

• Tinggi: 100 mm

• Kedalaman: 87.5 mm

• Berat: 0.225 kg

• Tegangan Masukan: 3.3 V DC

• Konsumsi Arus: 1800 mA

• Pemasangan: Dengan sekrup

• Lingkungan: Altitud transportasi maksimum 3000 m, 95% RH tanpa kondensasi

Indikator dan Diagnostik

• LED: Modul aktif (hijau), kesalahan (merah), status modul (hijau/merah), status jaringan (hijau/merah), diagnostik tautan Ethernet (hijau)

• Perekaman Data: Cap waktu 10 ms

• Dukungan I/O: Hingga 1024 saluran diskrit, 256 saluran analog, penghitung, gerakan, SSI, HART, AS-Interface, PROFIBUS, CANopen, konverter serat, dan lainnya

---
