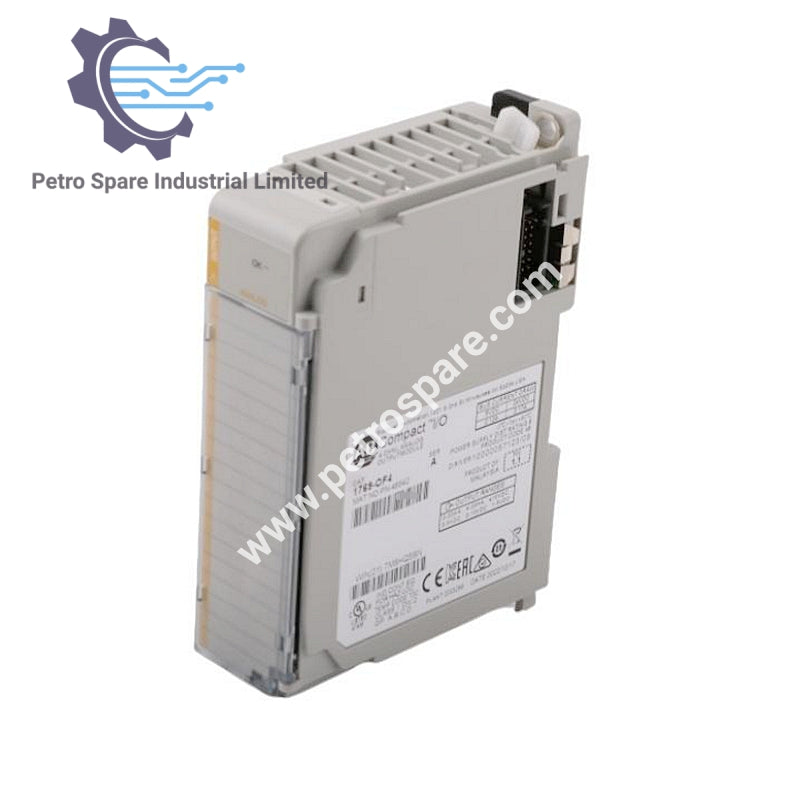

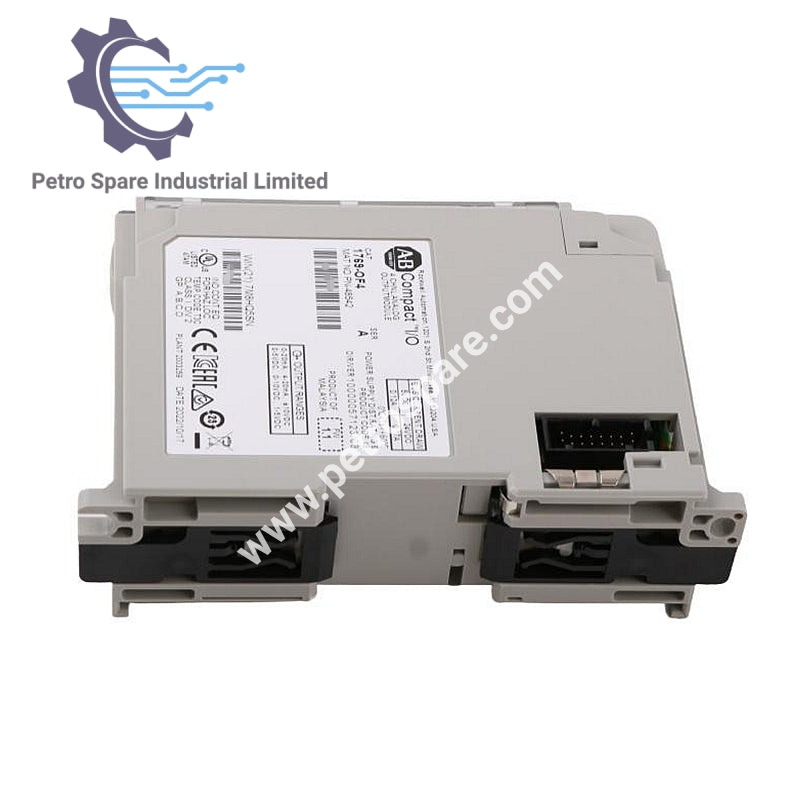

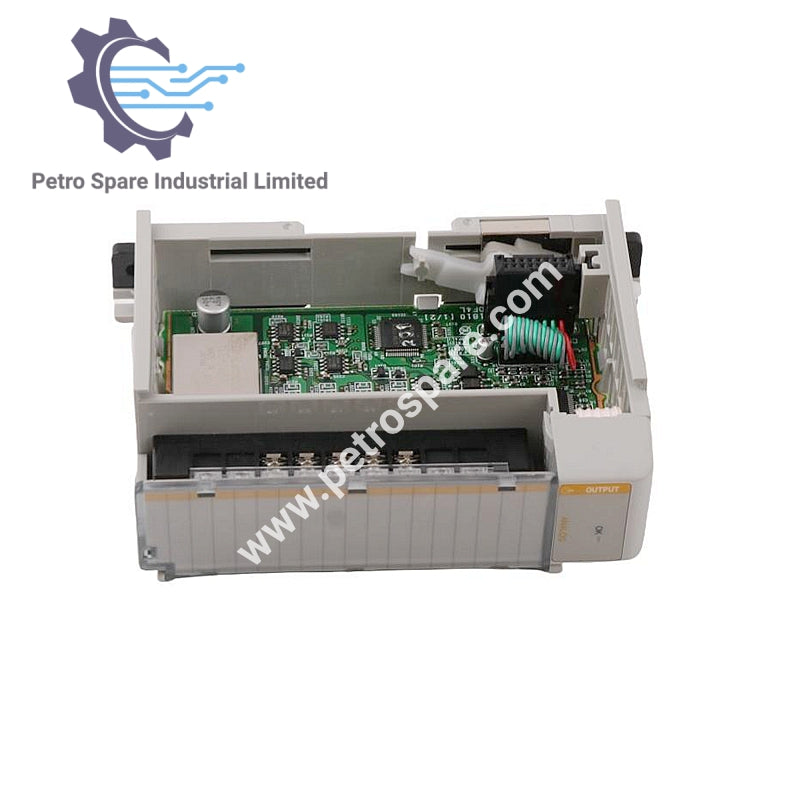

1769-OF4

Ikhtisar

Allen-Bradley 1769-OF4 adalah modul output analog Compact I/O yang dirancang untuk kontrol sinyal arus/tegangan dalam sistem otomasi industri. Modul ini memberikan kinerja yang andal dengan diagnostik terintegrasi dan perlindungan lingkungan yang kuat.

Informasi Umum

• Model: 1769-OF4

• Tipe: Modul Output Analog Compact I/O

• Indikator Modul OK: Menyala (daya, diagnostik lulus, komunikasi bus aktif); Mati (kondisi tidak terpenuhi)

Karakteristik Fisik

• Dimensi: 118 × 35 × 87 mm (4,65 × 1,38 × 3,43 in)

• Tinggi dengan Penjepit: 138 mm (5,43 in)

• Berat: 280 g

• Kabel yang Direkomendasikan: Belden 8761 (terskerm)

Kondisi Lingkungan

• Suhu Penyimpanan: −40 hingga +85 °C (−40 hingga +185 °F)

• Suhu Operasi: 0 hingga +60 °C (32 hingga +140 °F)

• Kelembapan: 5–95% tanpa kondensasi

• Ketinggian: 2000 m (6561 ft)

• Getaran: 10–500 Hz, 5G, 0,030 in puncak ke puncak

• Guncangan (Operasi): 30G, 11 ms terpasang panel; 20G, 11 ms terpasang rel DIN

• Guncangan (Non-Operasi): 40G terpasang panel; 30G terpasang rel DIN

Karakteristik Listrik

• Daya Arus Bus: 120 mA @ 5 VDC; 170 mA @ 24 VDC

• Disipasi Panas: 2,86 W (semua titik aktif)

• Jarak Penilaian Catu Daya Sistem: Maks 8 modul dari sumber daya

Imunitas & Perlindungan

• Imunitas ESD (IEC1000‑4‑2): 4 kV kontak, 8 kV udara, 4 kV tidak langsung

• Imunitas Radiasi (IEC1000‑4‑3): 10 V/m, 80–1000 MHz, 80% AM

• Ledakan Transien Cepat (IEC1000‑4‑4): 2 kV, 5 kHz

• Imunitas Lonjakan (IEC1000‑4‑5): 1 kV pistol galvanik

• Imunitas Konduktif (IEC1000‑4‑6): 10 V, 0,15–80 MHz

---
