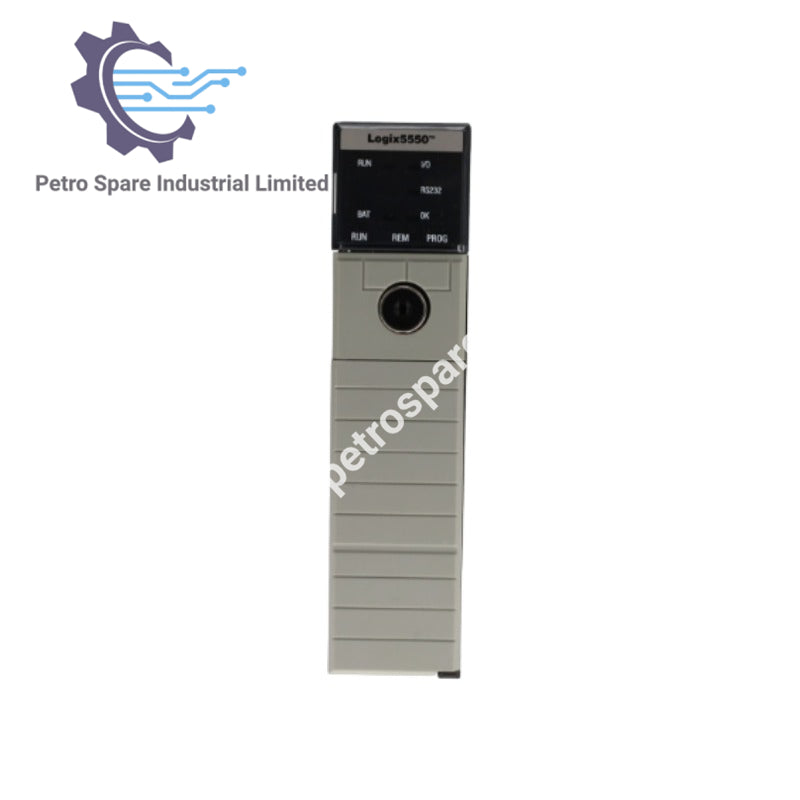

1756-L1

Ikhtisar

• Penunjukan jenis produk: Modul Kontroler ControlLogix
• Model: 1756-L1
• Deskripsi: Kontroler ControlLogix dengan memori pengguna 64 KB
• Lebar slot: 1
• Enklosur: Terbuka (gaya terbuka)

Memori

• Memori pengguna: 64 KB
• Modul memori kompatibel: 1756-M1, 1756-M2, 1756-M3

Komunikasi

• Port komunikasi: 1 port RS232
• Kabel komunikasi: 1756-CP3

Daya dan Disipasi

• Arus backplane @ 5V: 120 mA
• Arus backplane @ 24V: 2 mA
• Disipasi daya, maks: 4,1 W pada 60 °C
• Tegangan isolasi: 30V terus-menerus

Spesifikasi Input

• Arus operasi minimum: 2 mA pada 10V DC
• Arus operasi maksimum: 3,5 mA pada 30V DC
• Arus input maksimum, kondisi mati: 1,5 mA

Baterai

• Cadangan baterai: 1756-BA1, 1756-BA2

Spesifikasi Lingkungan

• Suhu operasi: 0-60 °C (32-140 °F)

Spesifikasi Fisik

• Blok terminal yang dapat dilepas: 1756-TBCH, 1756-TBS6H

---
