1771-OA

Ikhtisar

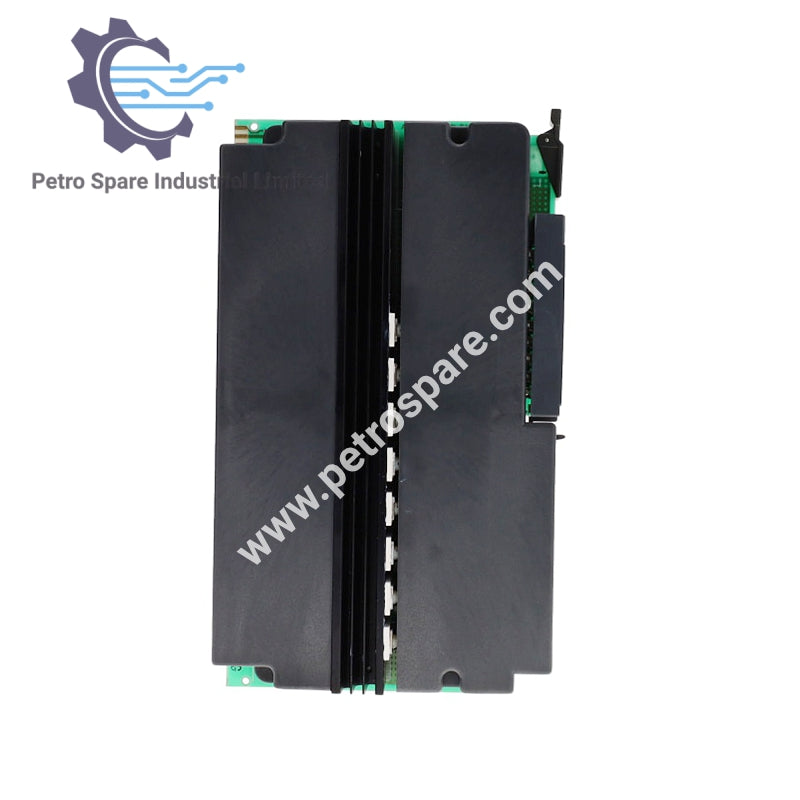

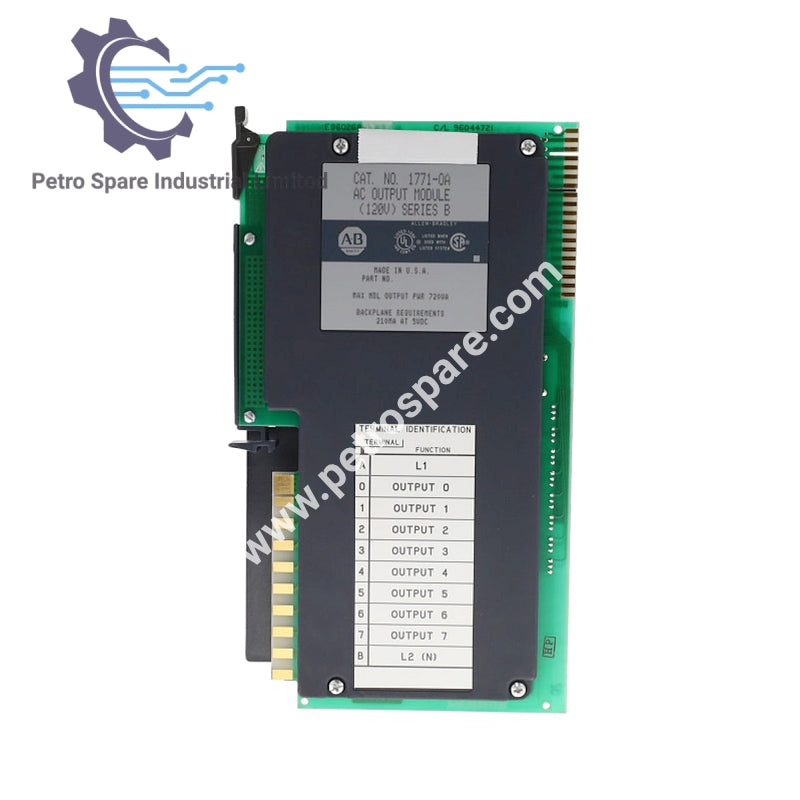

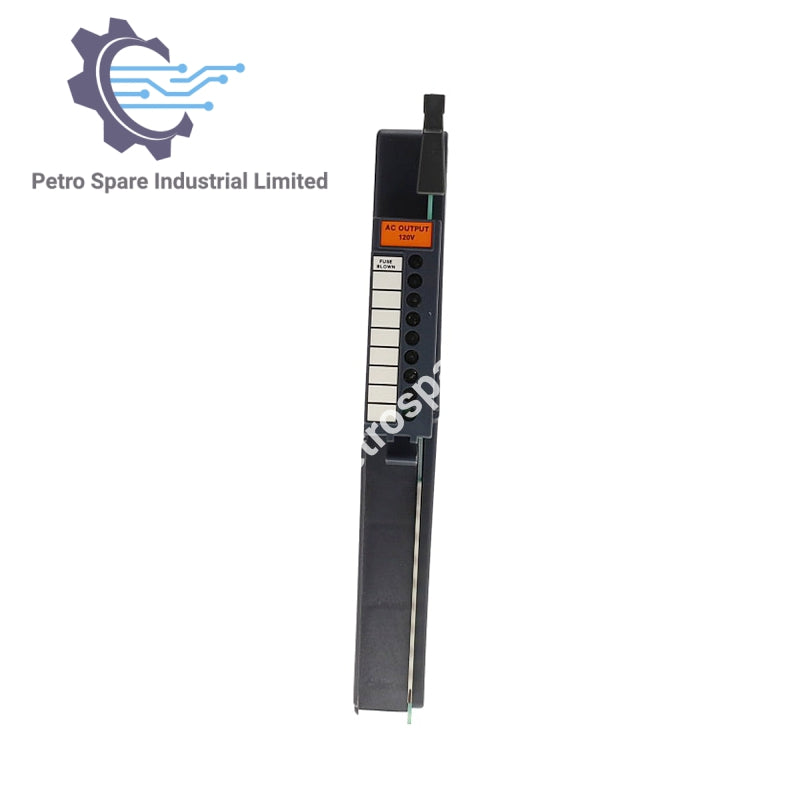

Modul Rockwell 1771-OA adalah Modul Output AC Allen-Bradley dengan 8 output yang dirancang untuk aplikasi chassis I/O 1771.

Spesifikasi Listrik

• Rentang Tegangan Output: 92–138 V AC, 47–63 Hz

• Arus Output: 1,5 A per output, maksimal 6 A per modul

• Arus Surge: 4 A per output selama 8,3 ms, dapat diulang setiap 1 s

• Arus Beban Minimum: 50 mA per output @ 120 V AC, 60 Hz

• Penurunan Tegangan Saat On: 2 V pada 100 mA

• Arus Bocor Saat Off: 5 mA per output @ 120 V AC

Daya dan Isolasi

• Disipasi Daya: 10,7 W maksimal, 1,1 W minimal

• Disipasi Termal: 36,6 BTU/jam maksimal, 3,4 BTU/jam minimal

• Disipasi Daya Slot Bersebelahan: 15 W

• Arus Backplane: 210 mA @ 5 V DC

• Isolasi Opto-Elektrik: Teruji hingga 150 V AC RMS selama 2 s

---
