1762-IQ8

Ikhtisar

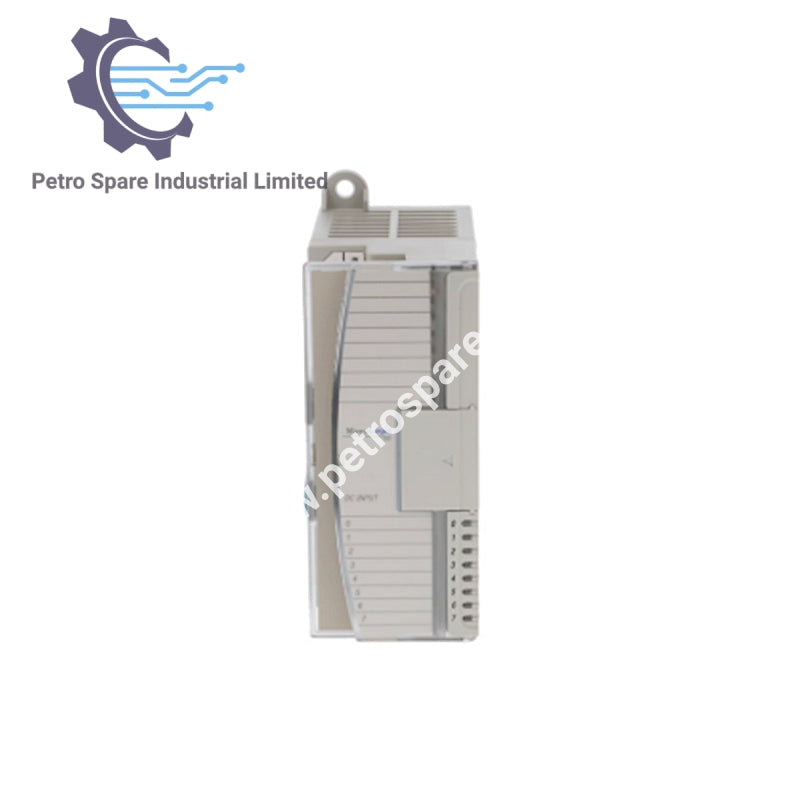

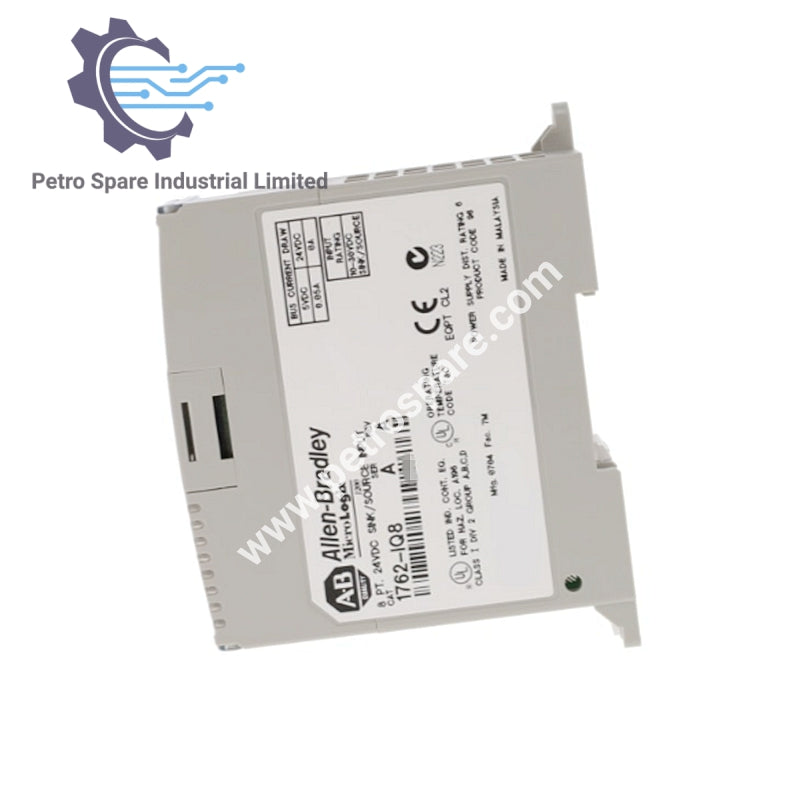

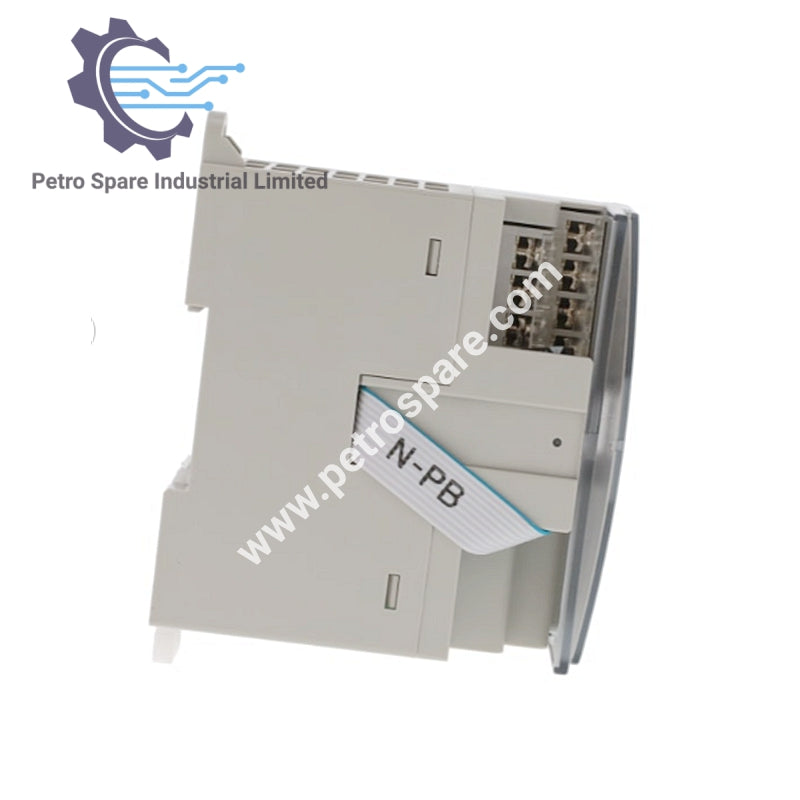

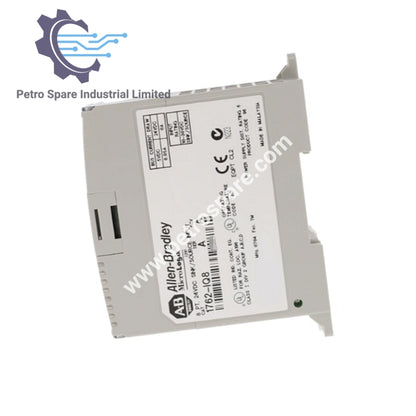

The 1762-IQ8 adalah modul input DC untuk seri MicroLogix 1200, menawarkan 8 titik input dan performa lingkungan serta EMC yang tangguh. Dirancang untuk aplikasi otomasi industri yang membutuhkan penanganan input digital yang kompak dan andal.

Dimensi Fisik

• Dimensi (T × D × L): 90 × 87 × 40 mm (3.543 × 3.425 × 1.575 in.)

• Tinggi dengan Tab Pemasangan: 110 mm (4.33 in.)

Rating Lingkungan

• Suhu Penyimpanan: –40 °C hingga +85 °C (–40 °F hingga +185 °F)

• Suhu Operasi: 0 °C hingga +55 °C (32 °F hingga 131 °F)

• Kelembapan Operasi: 5% hingga 95%, tanpa kondensasi

• Ketinggian Operasi: Hingga 2000 meter (6561 kaki)

• Ketahanan Getaran: 10 hingga 500 Hz, 5G, 0.030 in. puncak-ke-puncak

• Ketahanan Guncangan: 30G (dipasang panel)

Performa Imunitas EMC

• Imunitas ESD (IEC1000-4-2): 4 kV kontak, 8 kV udara, 4 kV tidak langsung

• Imunitas Radiasi (IEC1000-4-3): 10 V/m, 80–1000 MHz, 80% AM, pembawa dikunci +900 MHz

• Ledakan Transien Cepat (IEC1000-4-4): 2 kV, 5 kHz

• Imunitas Surge (IEC1000-4-5): 2 kV mode umum, 1 kV diferensial

• Imunitas Konduksi (IEC1000-4-6): 10 V, 0.15–80 MHz

---
