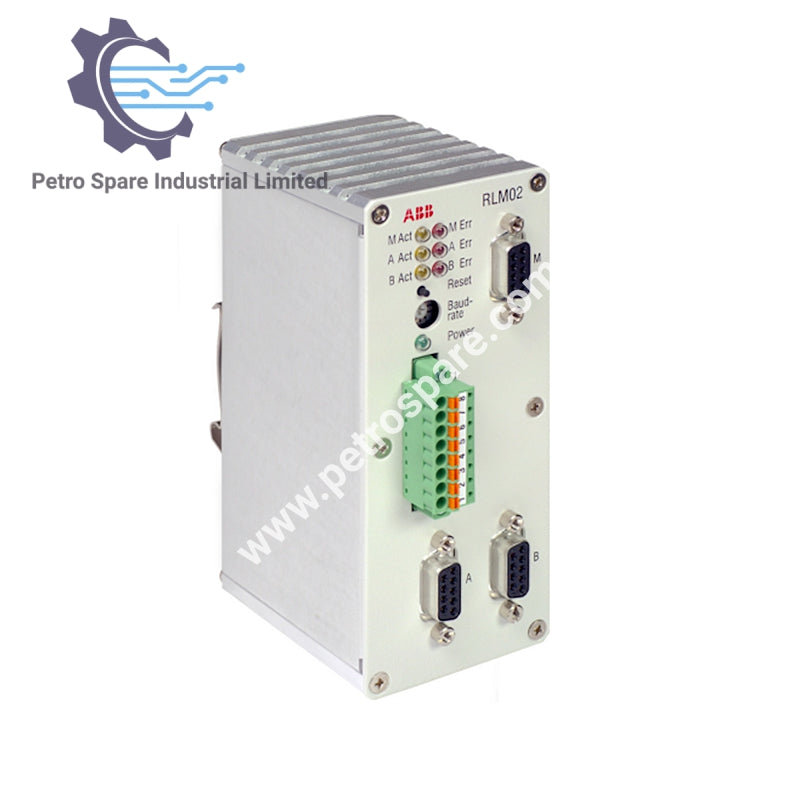

RLM02

Ikhtisar

ABB RLM02 adalah Modul Tautan Redundansi yang dirancang untuk jaringan PROFIBUS DP/FMS , memastikan komunikasi yang andal dengan mengelola jalur redundansi.

Antarmuka Serial

• Koneksi: A, B, dan M

• Kecepatan Transmisi: 9,6 kbit/s hingga 12 Mbit/s

• Jenis: RS-485

• Konektor: Sub-D 9-pin

• Isolasi Elektrik: Sesuai IEC/EN 61010-1, isolasi fungsional

• Tegangan Uji: 500 Veff

• Kelas Perlindungan Perangkat: 3

Batasan Panjang Kabel

• Master ⇒ M: 50 m

• M ⇒ Slave: 50 m

• A/B ⇒ A/B: Sesuai spesifikasi PROFIBUS

Penundaan Telegram Data

• A/B ⇒ M: 11 waktu bit (µs) + 0,6 µs

• M ⇒ A/B: 4 waktu bit (µs) + 0,6 µs

Sumber Daya

• Tegangan Operasi: 24 V DC (+20 … +33 V)

• Konsumsi Daya: 120 mA biasanya pada 24 V

• Kerugian Daya: Sekitar 3,6 W

• Koneksi: Terminal strip 8-pin

• Penampang Kabel: 0,14 … 1,5 mm²

Kondisi Lingkungan

• Suhu Operasi: 0 … 55 °C

• Suhu Transportasi / Penyimpanan: -30 … 85 °C

• Kelembaban Relatif: Maks. 75% (tanpa kondensasi) saat operasi

• Ketinggian: Hingga 2000 m

---
