3BDZ000398R1

Ikhtisar

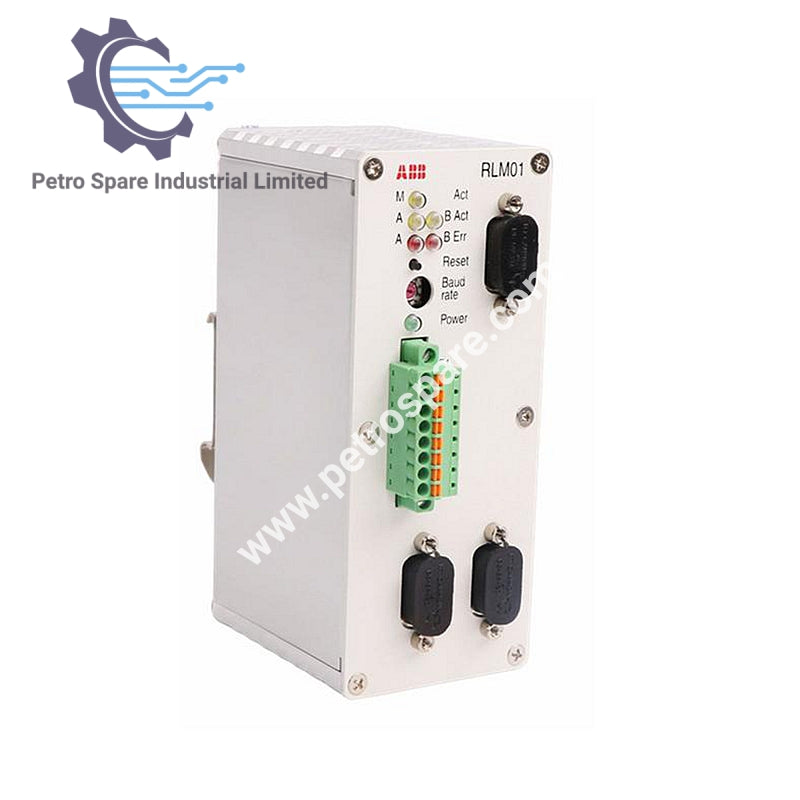

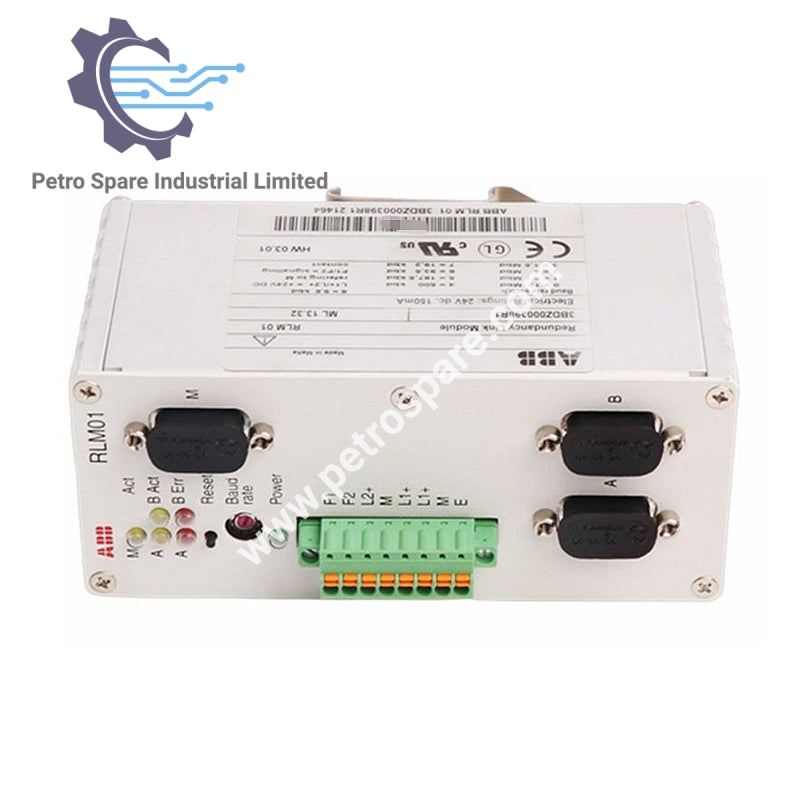

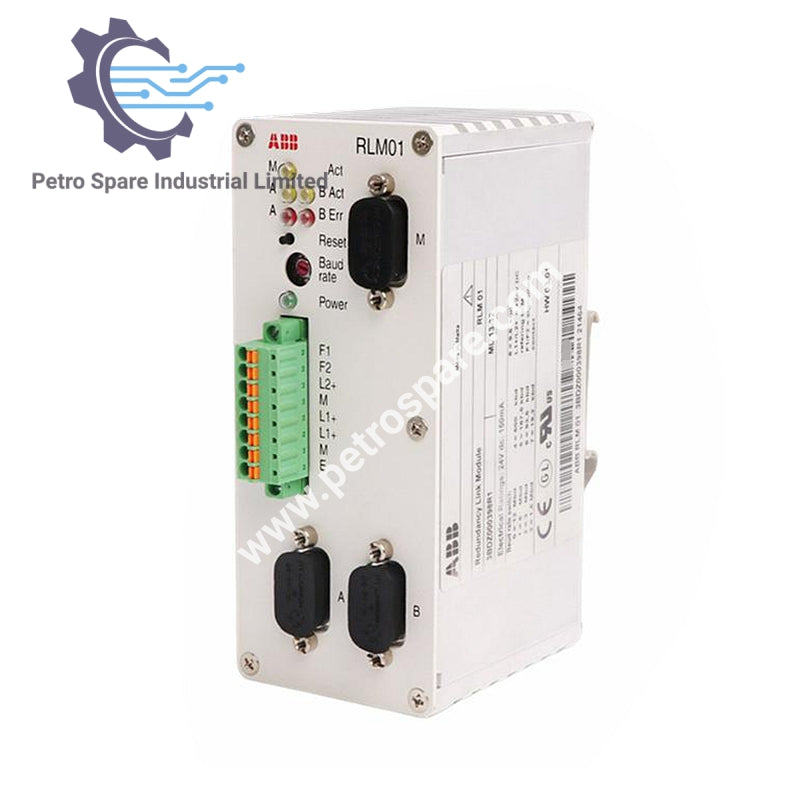

The RLM01 3BDZ000398R1 adalah Modul Tautan Redundansi PROFIBUS dari ABB, dirancang untuk meningkatkan keandalan sistem komunikasi PROFIBUS melalui redundansi, memastikan operasi berkelanjutan bahkan dalam kasus kegagalan.

Spesifikasi Komunikasi

• Jenis Protokol: PROFIBUS-DP

• Jumlah Saluran: 1

• Kecepatan Transmisi: 9.6 kBit/s hingga 12 MBit/s

• Jenis Koneksi: RS 485

• Jenis Konektor: 9-pin Sub-D

• Isolasi Listrik: VDE 0110, isolasi fungsional

• Tegangan Uji: 500 Veff

Catu Daya

• Tegangan Operasi: 24 VDC (+20 hingga +33 V)

• Konsumsi Daya: 150 mA (biasanya pada 24 V)

• Kerugian Daya: Sekitar 3.6 W

• Jenis Koneksi: strip terminal 8-pin

• Penampang Kabel: 0.14 hingga 1.5 mm²

Penundaan Telegram Data

• A/B → M: 1 Bit times [µs] + 0.6 µs

• M → A/B: 4 Bit times [µs] + 0.6 µs

Karakteristik Fisik

• Berat Bersih Produk: 0.46 kg

---
