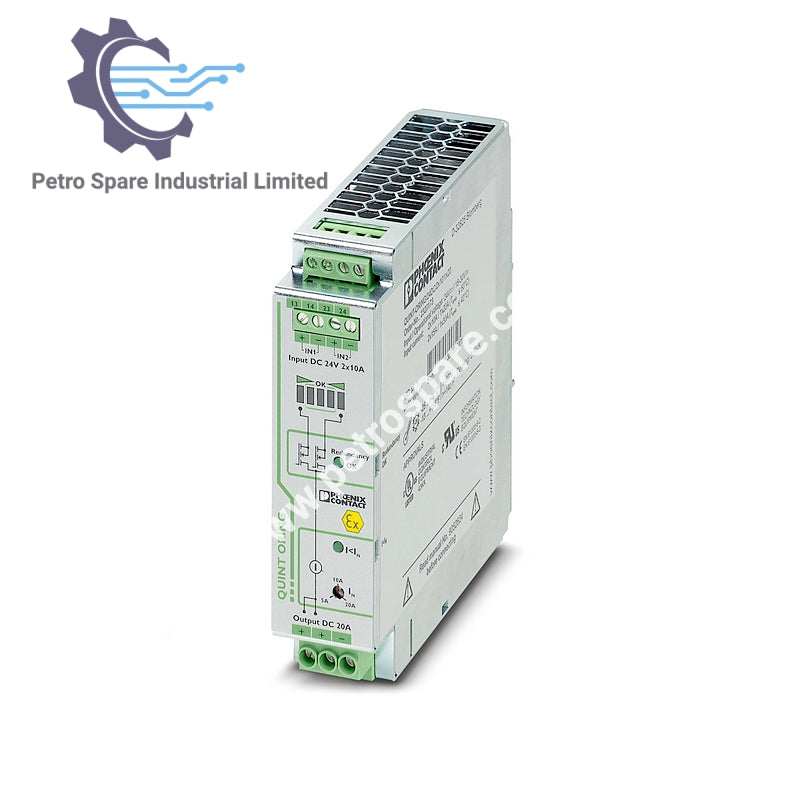

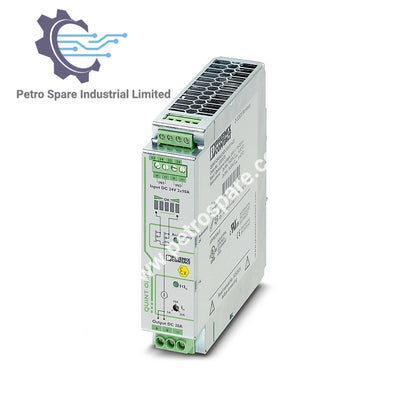

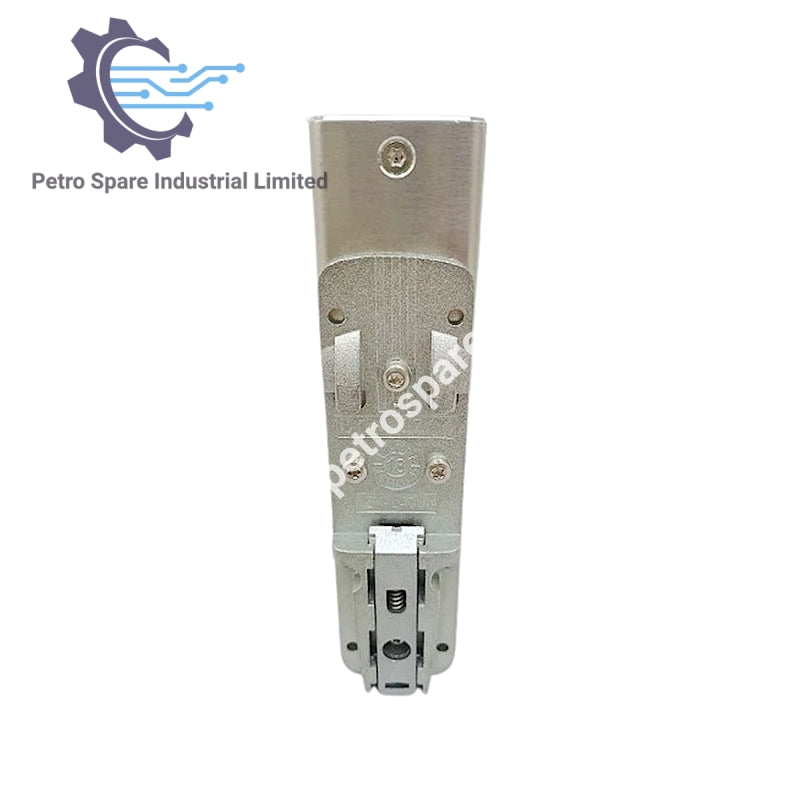

QUINT-ORING/24DC/2X10/1X20

Ikhtisar

Modul QUINT-ORING/24DC/2X10/1X20 dari Phoenix Contact adalah modul redundansi dengan pelapisan pelindung, dirancang untuk manajemen daya DC yang andal dan operasi dengan efisiensi tinggi.

Karakteristik Masukan

• Tegangan Masukan Nominal: 24 V DC

• Rentang Tegangan Masukan: 18 V hingga 28 V DC (SELV)

• Perlindungan Polaritas Terbalik: Hingga 60 V

• Arus Masukan Nominal:
  • 2x 10 A (-25 °C hingga 60 °C)
  • 1x 20 A (-25 °C hingga 60 °C)
  • 2x 15 A (-25 °C hingga 40 °C)
  • 1x 30 A (-25 °C hingga 40 °C)

• Arus Maksimum (Imax): 1x 120 A (12 ms, Teknologi SFB)

• Perlindungan Lonjakan Transien: Varistor

• Penurunan Tegangan (Masukan/Keluaran): 0,1 V (pada keluaran 20 A)

Kinerja Keluaran

• Efisiensi: > 98%

• Tegangan Keluaran Nominal: Tegangan masukan dikurangi 0,1 V

• Arus Keluaran Nominal: 20 A (peningkatan daya)

• Arus Redundansi: 10 A

• Arus Boost Statis: 30 A (1x)

• Arus Boost Dinamis: 40 A (1x, 5 detik)

• Pemutusan Sekring Selektif: 120 A (1x, 12 ms)

• Perlindungan Tegangan Lebih: < 32 V DC

• Kerugian Daya pada Beban Nominal: Maks 2 W (pada keluaran 20 A)

• Sambungan Seri: Tidak didukung

Penurunan Termal

• Rentang Penurunan: 60 °C hingga 70 °C

• Kecepatan Penurunan: 2,5% per Kelvin

---
