NTAC-02

Ikhtisar

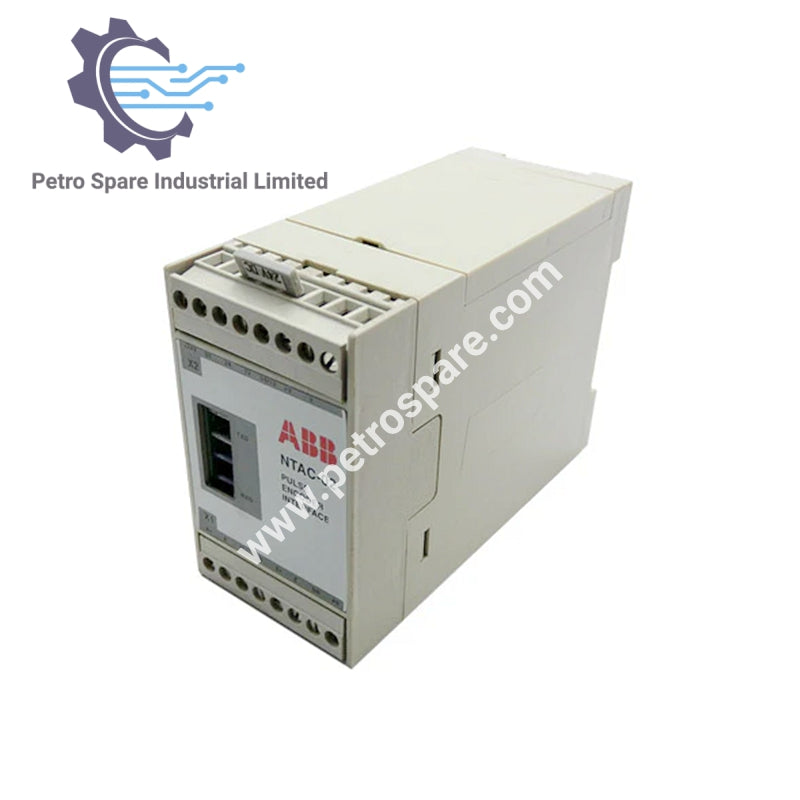

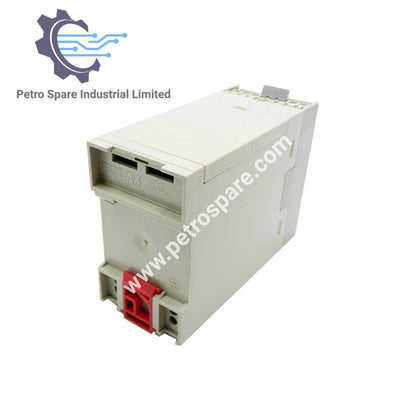

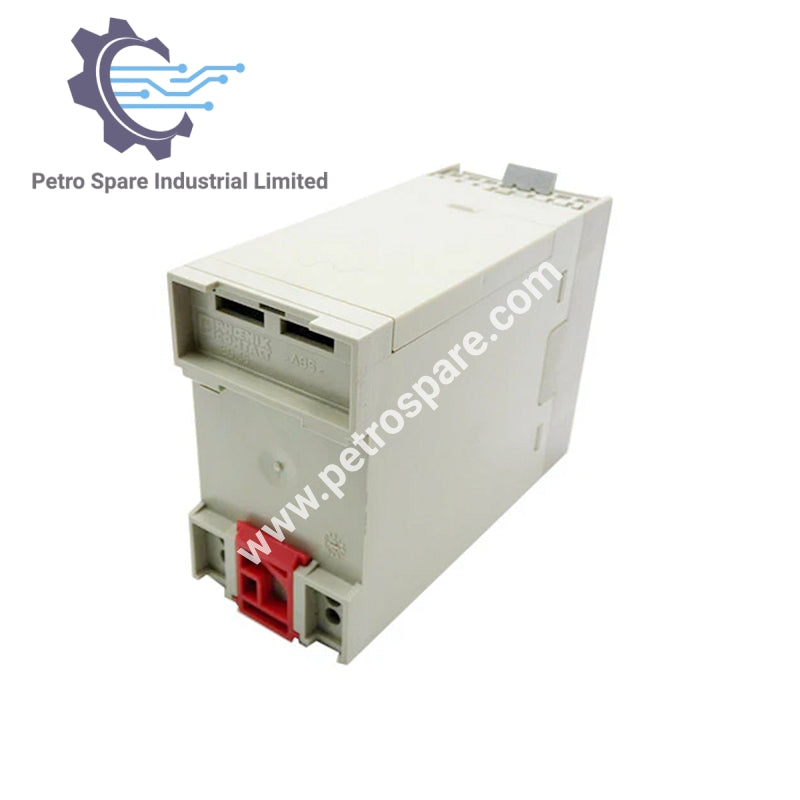

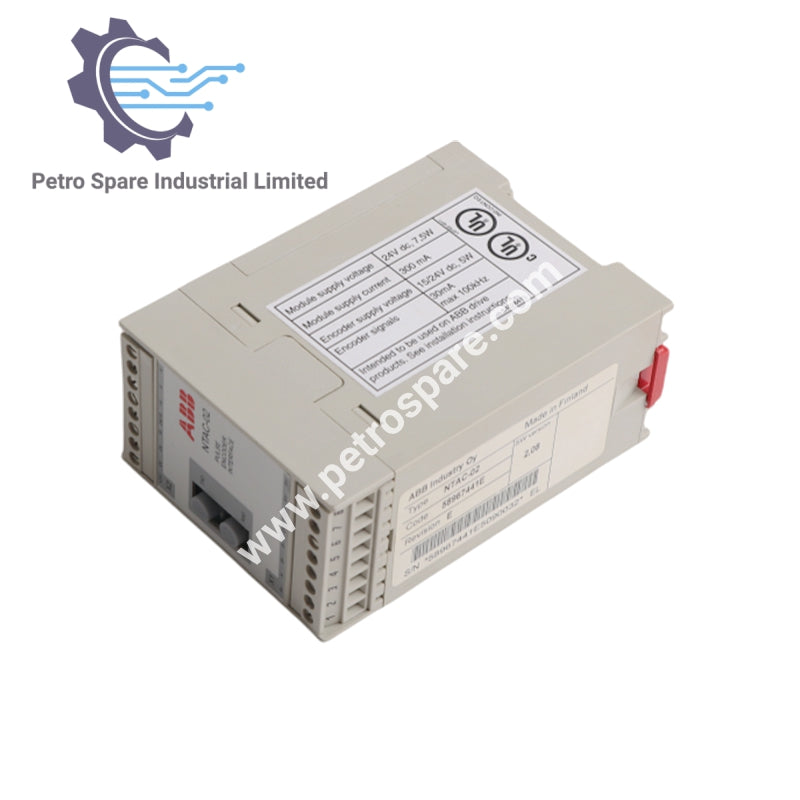

NTAC-02 adalah modul antarmuka enkoder pulsa dari ABB yang dirancang untuk integrasi ACS 600.

Rumah & Pemasangan

• Bahan: Plastik

• Dimensi: 45 mm × 75 mm × 105 mm

• Kelas Perlindungan: IP 20

• Pemasangan: Rel DIN standar

Perangkat Keras & Koneksi

• Pengaturan Node: Tujuh saklar DIP; nomor node default 16

• Konektor:

• Pemancar/penerima optik (Hewlett-Packard Versatile Link) untuk ACS 600

• Dua blok terminal sekrup (Phoenix Contact MVBSTW 2.5/8-ST5.08) untuk enkoder dan catu daya, ukuran kawat 0.5–2.5 mm²

Input Enkoder

• Frekuensi Sinyal Maks: 100 kHz

• Tingkat Logika (catu 15 V): Tinggi > 7.6 V, Rendah < 5 V

• Tingkat Logika (catu 24 V): Tinggi > 12.2 V, Rendah < 8 V

• Resolusi Umpan Balik Kecepatan: 0.00305 % (15 bit)

• Isolasi Elektrik: Input terisolasi dari catu daya dan ground

• Saluran B: Perpindahan fase 90° dari Saluran A

• Saluran Z: Satu pulsa per putaran untuk pemposisian

Elektrik & Kepatuhan

• Konsumsi Daya: 250 mA maks pada 24 V DC (tipikal)

• Bahan: Bersertifikat UL/CSA

• Imunitas Gangguan: IEC 801-4, 4 kV 5/50 ns

• Emisi EM: EN 55022 B

---
