NFAP135-S50

Ikhtisar Produk

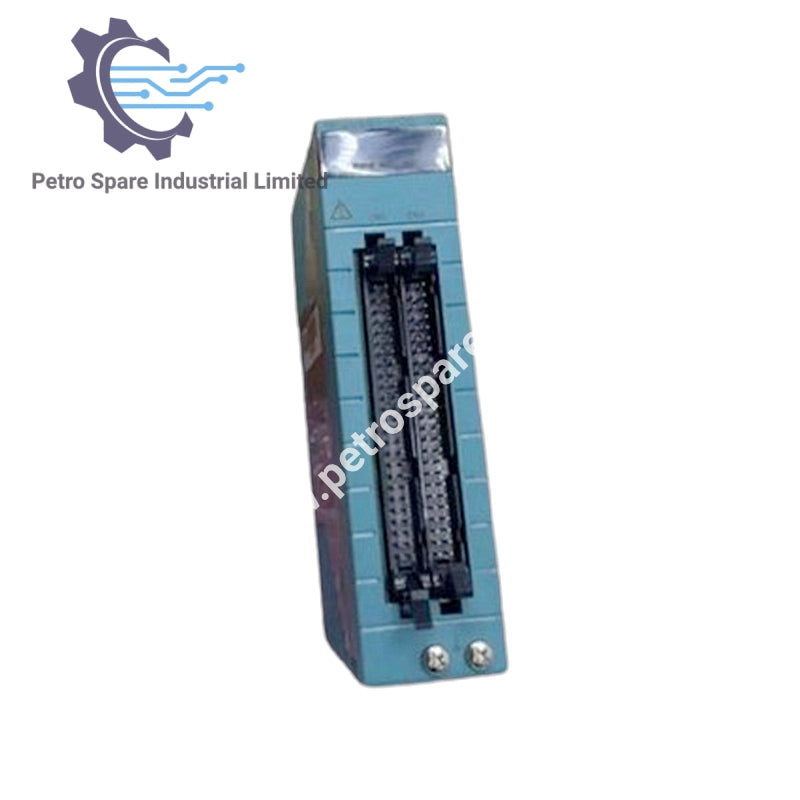

NFAP135-S50 adalah modul input pulsa Yokogawa dengan 8 saluran terisolasi, mendukung sinyal pulsa kontak, tegangan, dan arus hingga 10 kHz.

Identifikasi

• ID Produk: NFAP135-S50

• Model: Modul Input Pulsa NFAP135

• Tipe: Modul Input Pulsa

• Kode akhiran: –S Tipe Standar, 5 Tanpa perlindungan ledakan, 0 Tipe dasar

Data Saluran & Sinyal

• Jumlah saluran input: 8 terisolasi

• Jenis sinyal input:

  • 2-kawat: Kontak ON/OFF, pulsa tegangan, pulsa arus (catu daya pemancar memungkinkan)

  • 3-kawat: Pulsa tegangan tipe catu daya

• Frekuensi input: 0–10 kHz

• Lebar pulsa input minimum: 40 µs

• Tingkat sinyal input:

  • Input kontak: Terbuka ≥100 kΩ, Tertutup ≤200 Ω

  • Pulsa tegangan/arus: VH–VL ≥3 V, VH 3–24 V, VL –1 sampai 8 V

  • Resistansi sumber sinyal ≤1 kΩ

• Resistansi shunt: Pilih OFF/200/500/1000 Ω (terbuka saat daya MATI)

• Resistansi pull-up: 68 kΩ (12 V DC atau 24 V DC)

Data Listrik

• Tegangan tahan: 500 V AC selama 1 menit (antara input dan sistem, antara saluran)

• Kapasitas kontak:

  • Catu daya 12 V DC: ≥15 V DC, ≥15 mA

  • Catu daya 24 V DC: ≥30 V DC, ≥30 mA

Kinerja

• Siklus penyegaran data: 2 ms

---
