NFAI841-S50

Ikhtisar

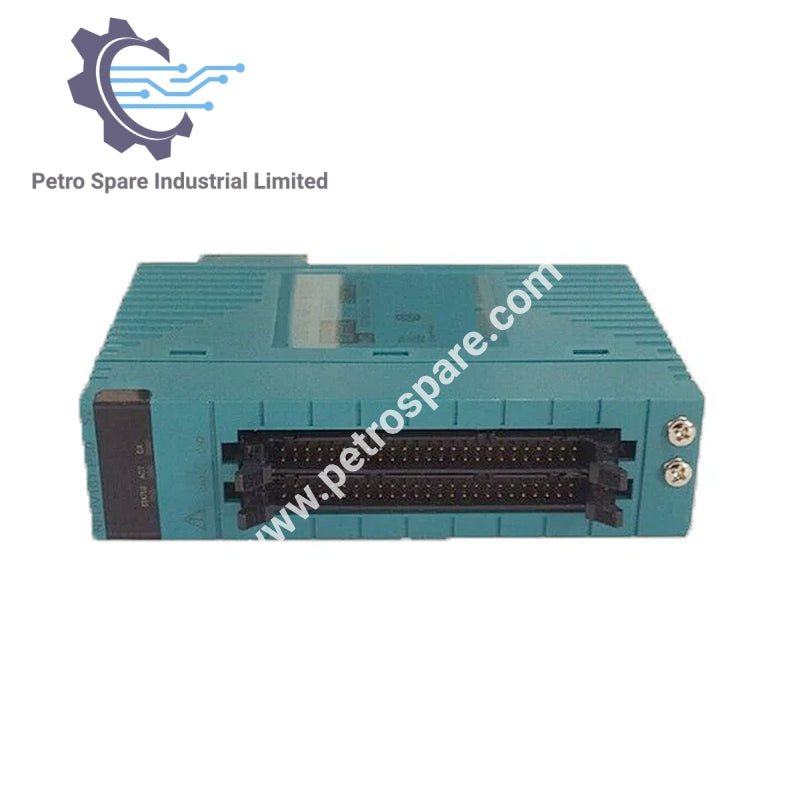

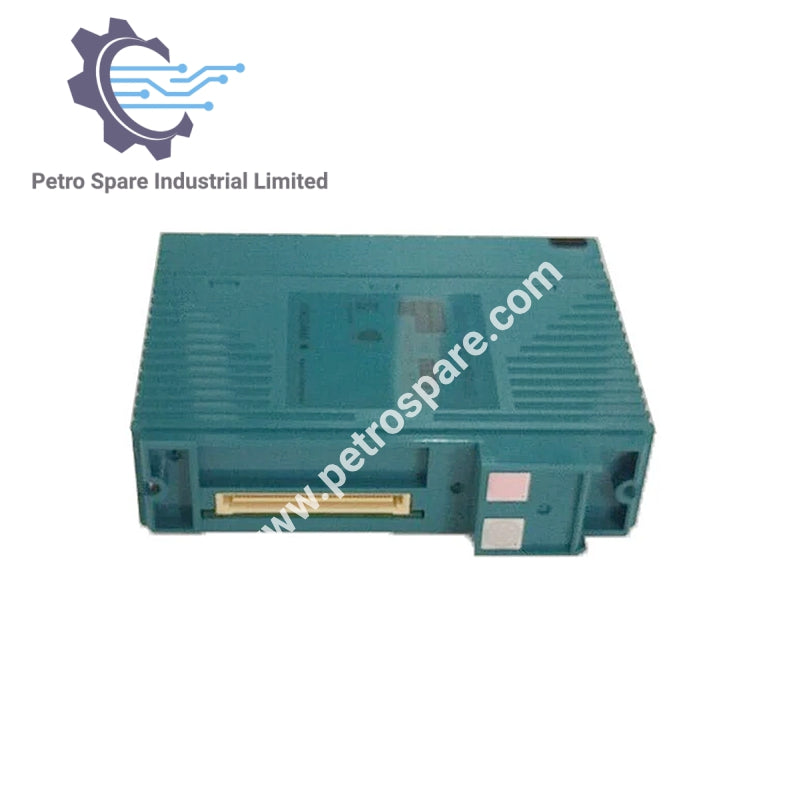

NFAI841-S50 adalah modul I/O analog Yokogawa dengan 8 saluran input/output, sinyal 4 hingga 20 mA, dan desain non-isolasi.

Kode Akhiran

• Tipe standar: -S

• Tanpa perlindungan ledakan: 5

• Tipe dasar: 0

Saluran dan Sinyal I/O

• Jumlah saluran I/O: 8 saluran input / 8 saluran output, non-isolasi

• Sinyal input: 4 hingga 20 mA

• Sinyal output: 4 hingga 20 mA

Karakteristik Listrik

• Arus/tegangan input yang diizinkan: 25 mA

• Perlindungan arus lebih: Disediakan

• Resistansi input (Daya ON): 250 Ω

• Resistansi input (Daya OFF): ≥ 500 kΩ

• Akurasi: ±0,1% dari skala penuh

Kinerja

• Siklus penyegaran data: 10 ms

• Waktu respons langkah input: 100 ms

• Waktu respons langkah output: 40 ms

Daya dan Komunikasi

• Sumber daya pemancar: 22,8 hingga 26,4 V (batas arus output: 27 mA)

• Pengaturan pemancar 2-kawat / 4-kawat: Per saluran dengan pengaturan pin

• Drift suhu: Maks. ±0,01 %/°C

• Konsumsi arus maksimum: 310 mA (5 V DC), 500 mA (24 V DC)

• Komunikasi HART: Tersedia

Detail Fisik

• Berat: 0,3 kg

• Koneksi eksternal: Terminal penjepit tekanan, kabel konektor MIL

---
