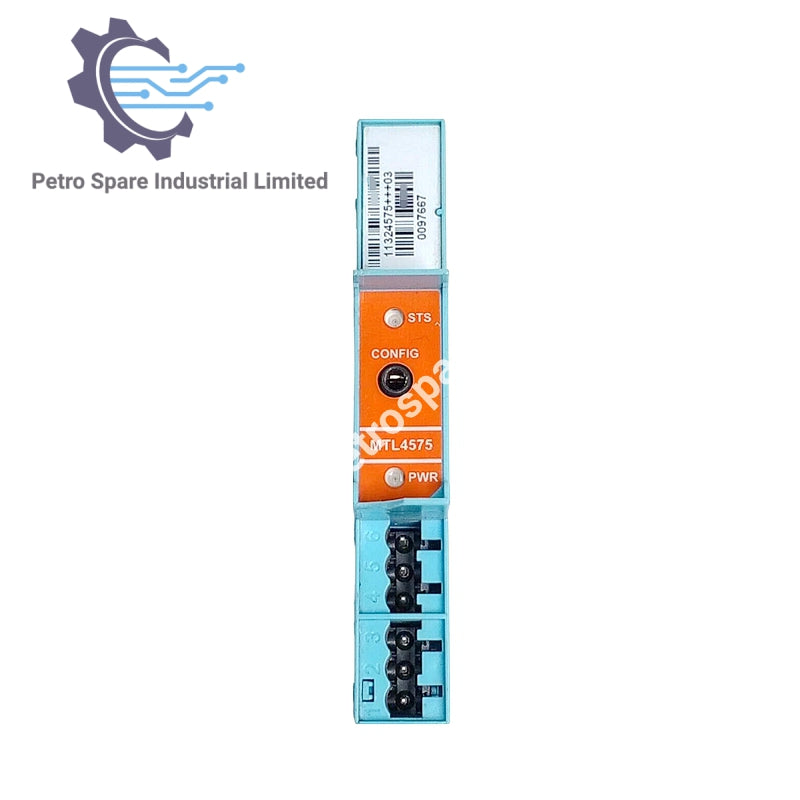

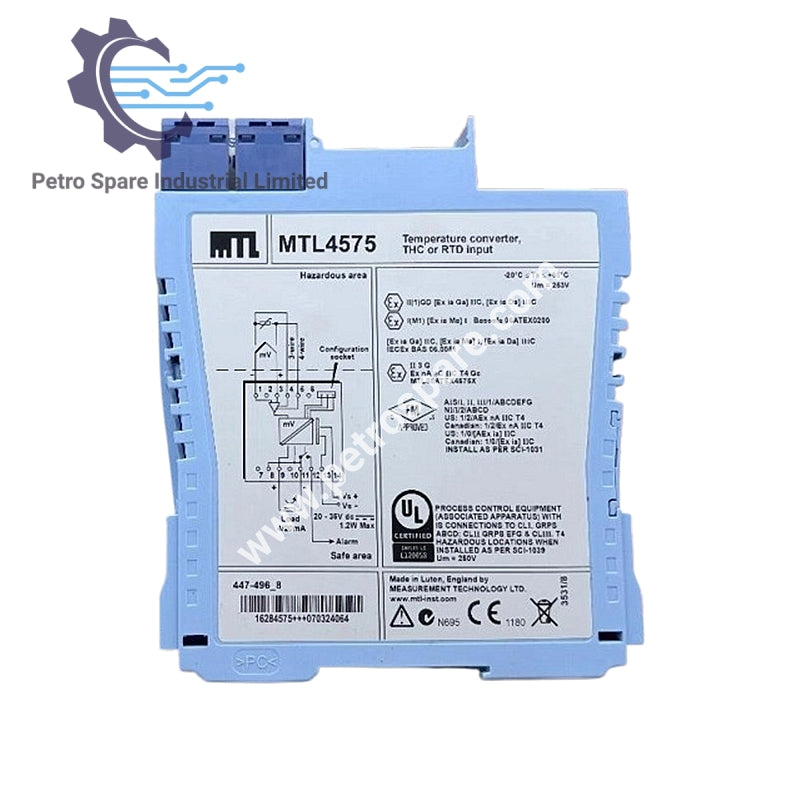

MTL4575

Gambaran Umum

Pengubah Suhu Eaton MTL4575 dirancang untuk aplikasi di area berbahaya, mendukung termokopel, RTD, dan masukan mV.

Informasi Dasar

• Produsen: Eaton

• Seri: MTL

• Nomor produk: MTL4575

• Jenis: Pengubah Suhu

• Saluran: 1

Sumber Sinyal

• Termokopel (THC): Tipe J, K, T, E, R, S, B, N (BS 60584, XK)

• Masukan mV: Didukung

• RTD: platinum 2/3/4-kawat (BS 60751)

• Sensor yang didukung: Pt100, Pt500, Pt1000; Cu‑50, Cu‑53; Ni100/500/1000 (DIN 43760)

Persetujuan Area Berbahaya

• Zona 0: IIC, T4–6 area berbahaya

• Divisi 1: Lokasi berbahaya Grup A

Spesifikasi Masukan

• Rentang sinyal: –75 sampai +75 mV, atau 0–400 Ω (0–1000 Ω sensor Pt & Ni)

• Rentang sinyal: 3–150 mV, atau 10–400 Ω (10–1000 Ω sensor Pt & Ni)

• Arus rangsangan RTD: 200 µA nominal

Kompenasi

• Kompenasi sambungan dingin: Otomatis atau dapat dipilih

• Kesalahan: ≤ 1,0 °C

Kinerja Penolakan

• Penolakan mode umum: 120 dB @ 240 V, 50/60 Hz (respon 500 ms)

• Penolakan mode seri: 40 dB @ 50/60 Hz

Akurasi Kalibrasi (20 °C)

• Masukan (respon 500 ms):

  • mV/THC: ± 15 µV atau ± 0,05 % dari nilai masukan (mana yang lebih besar)

  • RTD: ± 80 mΩ

• Keluaran: ± 11 µA

Perubahan Suhu (Tipikal)

• Masukan mV/THC: ± 0,003 % dari nilai masukan/°C

• Masukan RTD: ± 7 mΩ/°C

• Keluaran: ± 0,6 µA/°C

Contoh (Masukan RTD, Respon 500 ms)

• Rentang: 250 Ω

• Akurasi: ± 0,1 % dari rentang

• Perubahan suhu: ± 1,0 µA/°C

---
