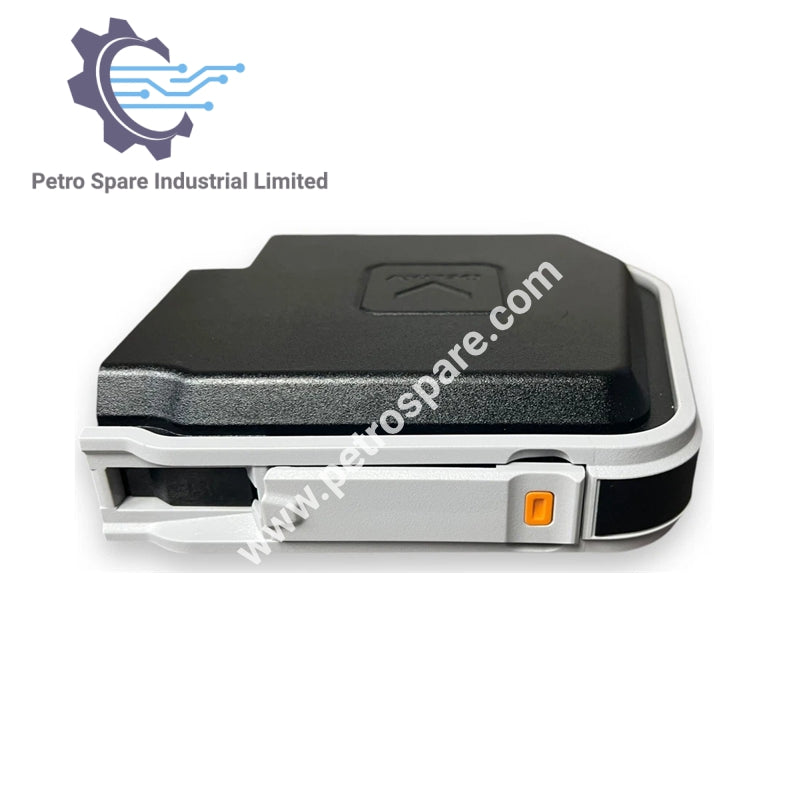

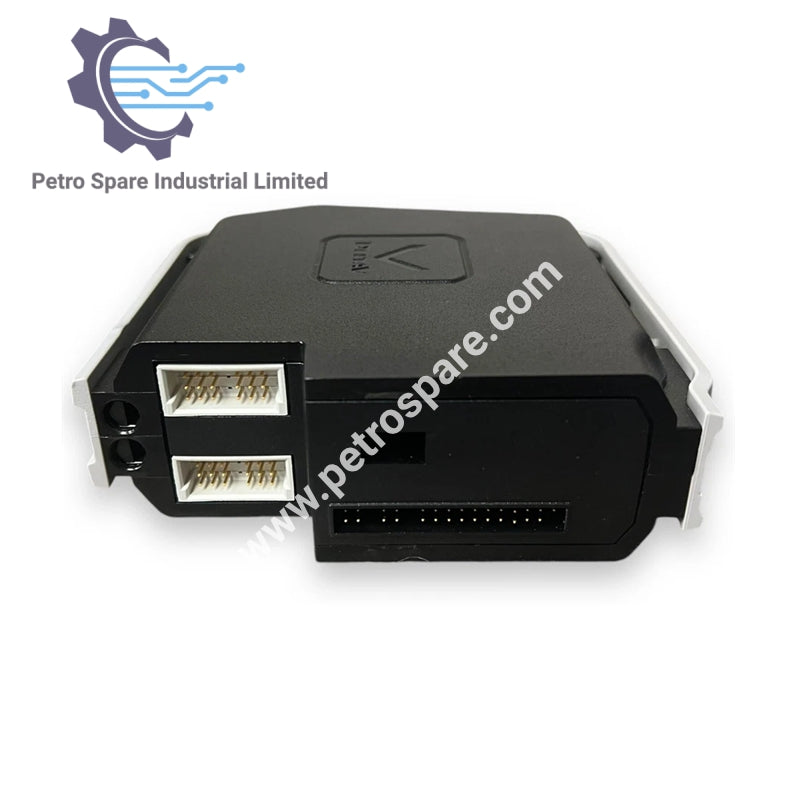

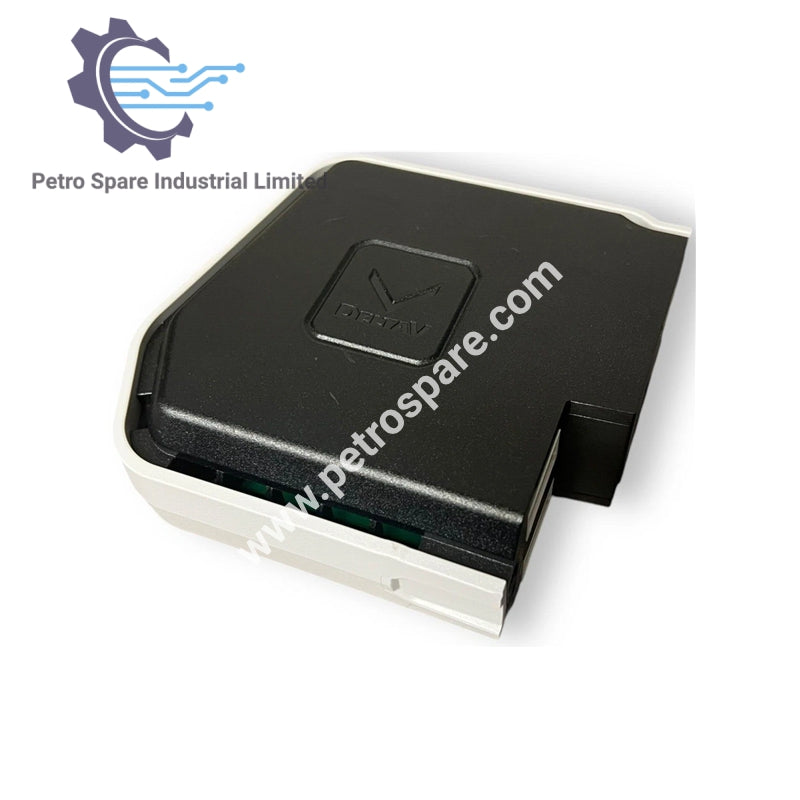

KJ3222X1-BK1

Deskripsi

KJ3222X1-BK1 adalah kartu input analog 4–20 mA 8-saluran HART oleh Emerson untuk akuisisi sinyal yang akurat dalam kontrol proses industri.

Daya

• Daya Bus Lokal: 12 VDC pada 150 mA

• Daya Lapangan Bus: 24 VDC pada 300 mA

• Beban Sirkuit Lapangan: 24 VDC pada 30 mA per saluran

Lingkungan

• Suhu Operasi: -40°C hingga +70°C

• Ketahanan Guncangan: Gelombang setengah sinus 10 g selama 11 ms

• Getaran:

• 1 mm puncak ke puncak (2–13.2 Hz)

• 0.7 g (13.2–150 Hz)

• Ketahanan Kontaminan: ISA-S71.04-1985 Kelas G3

• Rentang Kelembaban: 5% hingga 95% tanpa kondensasi

Konfigurasi

• Kunci Blok Terminal: Posisi A1

Catatan Instalasi

• Putuskan Daya: Diperlukan sebelum pelepasan atau penyambungan

• Penilaian Loop: Wajib untuk node terbatas energi

Perawatan

• Bagian yang Dapat Dilayani: Tidak ada

• Kalibrasi: Tidak diperlukan

• Pembongkaran: Tidak disarankan

---
