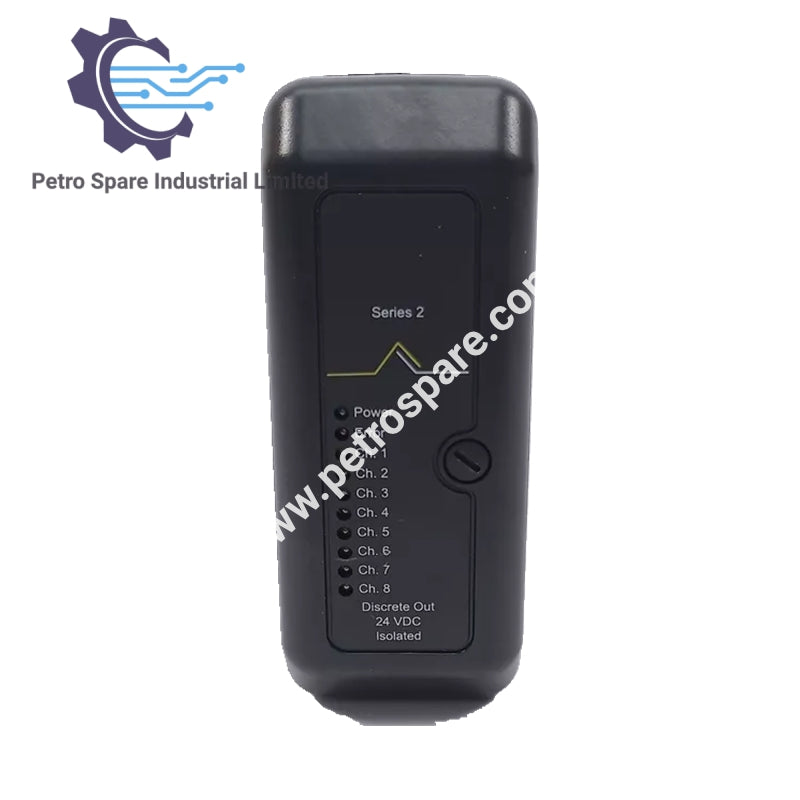

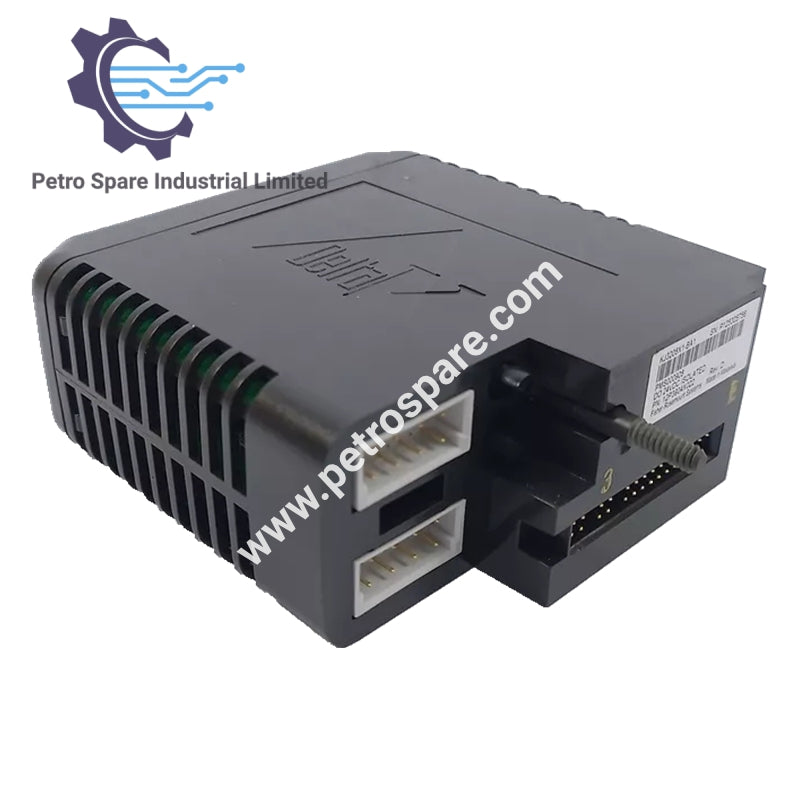

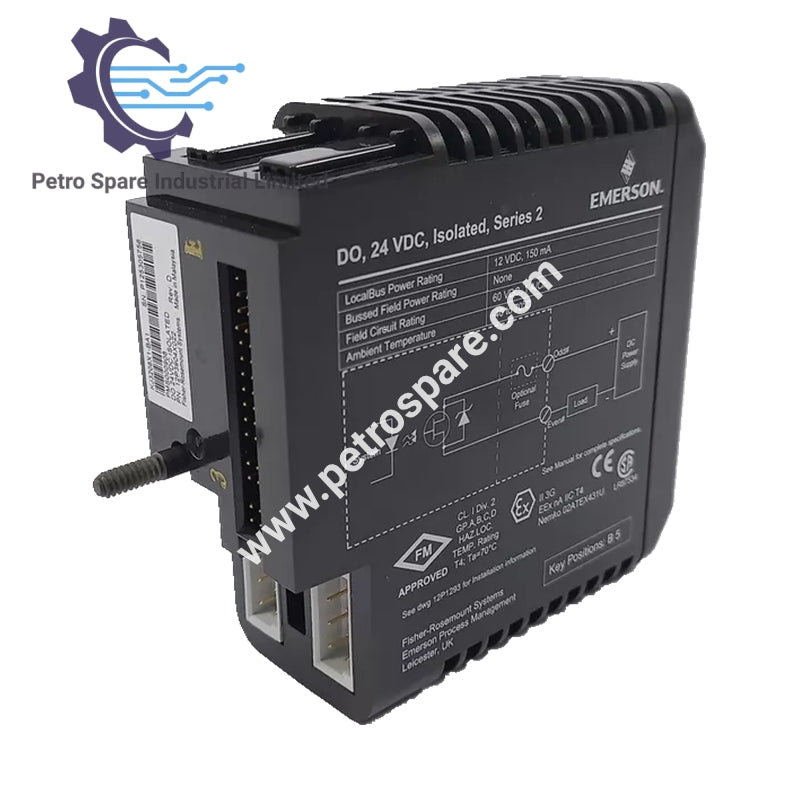

KJ3208X1-BA1

Spesifikasi Daya

• Daya Bus Lokal:
  12 VDC pada 150 mA

• Sirkuit Lapangan:
  60 VDC pada 1 A/Kanal

---

Spesifikasi Lingkungan

• Suhu Lingkungan:
  -40°C hingga +70°C

• Guncangan:
  10g Gelombang Setengah Sinus selama 11ms

• Getaran:
  1mm Puncak ke Puncak dari 2 hingga 13,2Hz; 0,7g dari 13,2 hingga 150Hz

• Kontaminan Udara:
  ISA-S71.04 –1985 Kontaminan Udara Kelas G3

• Kelembaban Relatif:
  5 hingga 95% Tanpa Kondensasi

• Rating IP:
  IP 20

---

Posisi Kunci Blok Terminal

• Posisi Kunci Blok Terminal:
  B5

---

Catatan & Peringatan

• Catatan:
  Lihat label produk untuk nomor seri, lokasi, dan tanggal pembuatan.

• Peringatan:
  Produk ini memiliki instruksi khusus untuk pemasangan, pelepasan, dan operasi di area berbahaya.
  Silakan merujuk ke dokumen 12P2046 "DeltaV™ Scalable Process System Zone 2 Installation Instructions".
  Instruksi pemasangan tambahan tersedia dalam "DeltaV™ M-Series Hardware Installation and Reference" manual.

---

Instruksi Pelepasan dan Pemasangan

• Pelepasan dan Pemasangan:
  Unit ini tidak dapat dilepas atau dipasang saat sistem dalam keadaan menyala kecuali area tersebut diketahui tidak berbahaya. Hanya satu unit yang boleh dilepas atau dipasang pada satu waktu.

• Sirkuit Lapangan Anti Percikan:
  HARUS dimatikan sebelum melepas dan memasang, termasuk blok terminal yang memiliki sekering.

• Sistem Kunci Rotary:
  Memastikan kompatibilitas antara kartu I/O dan blok terminal setelah pemasangan selesai. Blok terminal harus memiliki kunci yang disetel untuk kartu I/O yang digunakan.

---

Perawatan dan Penyesuaian

• Pemeliharaan:
  Unit ini tidak mengandung bagian yang dapat diperbaiki oleh pengguna dan tidak boleh dibongkar dengan alasan apapun.

• Kalibrasi:
  Tidak diperlukan kalibrasi.

---
