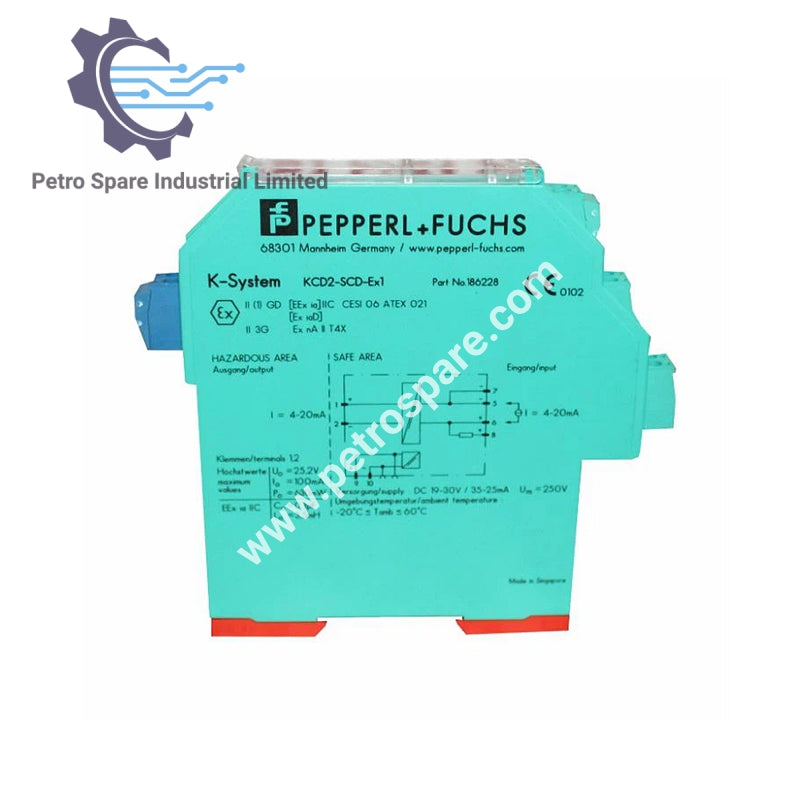

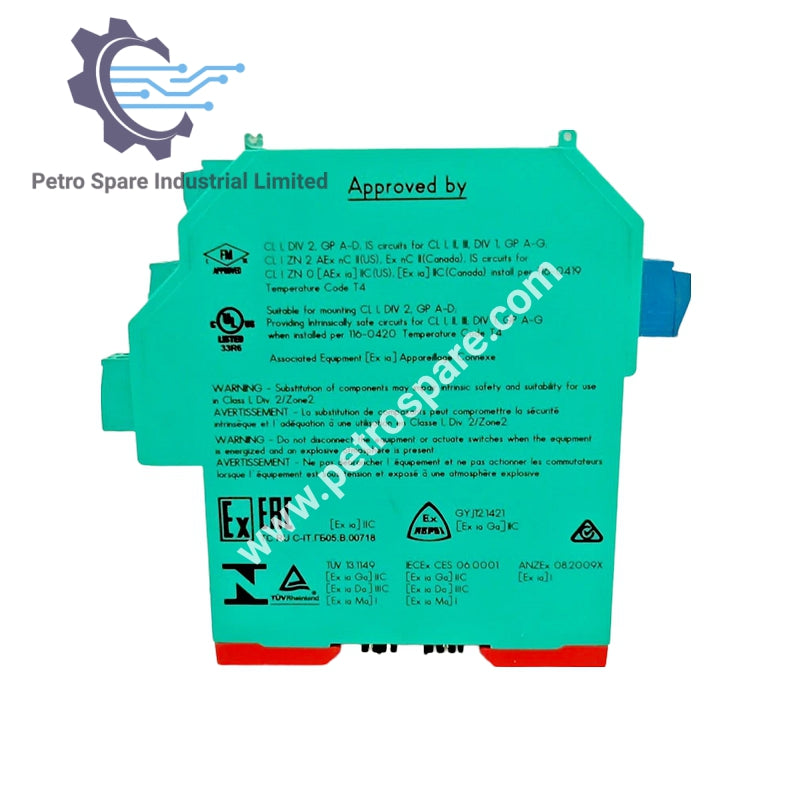

KCD2-SCD-EX1

Ikhtisar

• Model: KCD2-SCD-EX1

• Produsen: Pepperl+Fuchs

• Tipe: Pengemudi Arus SMART, penghalang terisolasi 1-saluran

• Sumber Daya: 24 V DC (Power Rail)

• Kapasitas Beban Output: Hingga 650 Ω

• Kecocokan: HART I/P dan posisi katup

• Keamanan: Hingga SIL 2 (IEC 61508)

• Lebar Rumah: 12,5 mm

• Monitoring: Pemutusan kabel

Karakteristik Listrik

• Jenis Sinyal: Output analog

• Tingkat Integritas Keamanan (SIL): SIL 2

• Koneksi Pasokan: Power Rail atau terminal 9+, 10-

• Tegangan Terukur: 19–30 V DC

• Ripple: ≤ 10 %

• Arus Terukur: ≤ 30 mA

• Disipasi Daya: ≤ 600 mW

• Konsumsi Daya: ≤ 700 mW

Detail Input

• Koneksi: Terminal sisi kontrol 5-, 6+

• Sinyal Input: 4–20 mA, dibatasi sekitar 30 mA

• Tegangan Input: Tergantung pada konfigurasi saklar

• Tegangan Loop Terbuka:

• < 23 V: ~6 V penurunan pada 20 mA

• < 27 V: ~10 V penurunan pada 20 mA

• Resistansi Input: > 100 kΩ (kabel lapangan terbuka)

---
