KC3011X1-BA1

Deskripsi

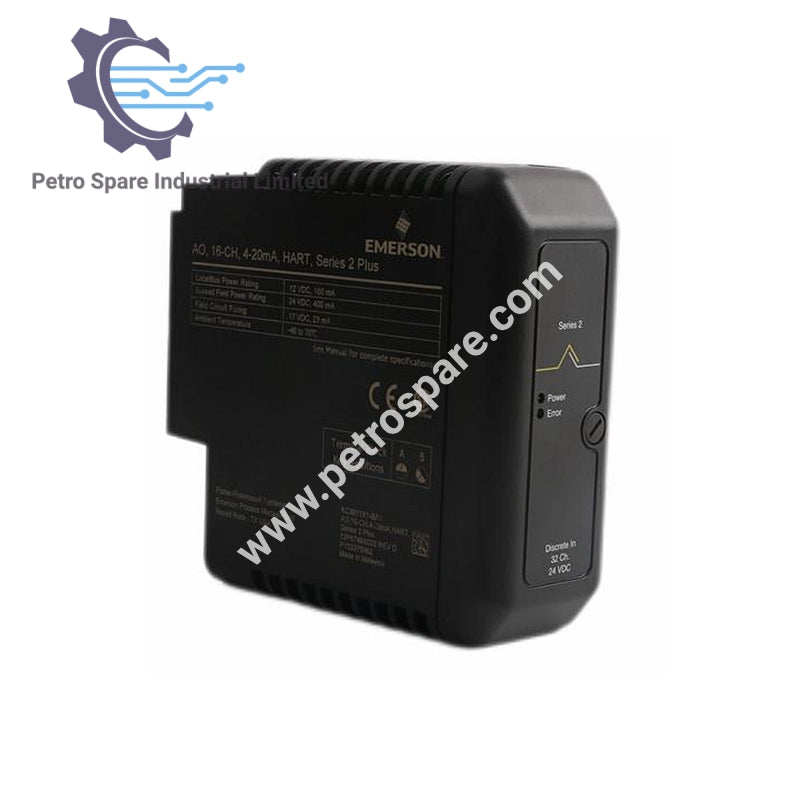

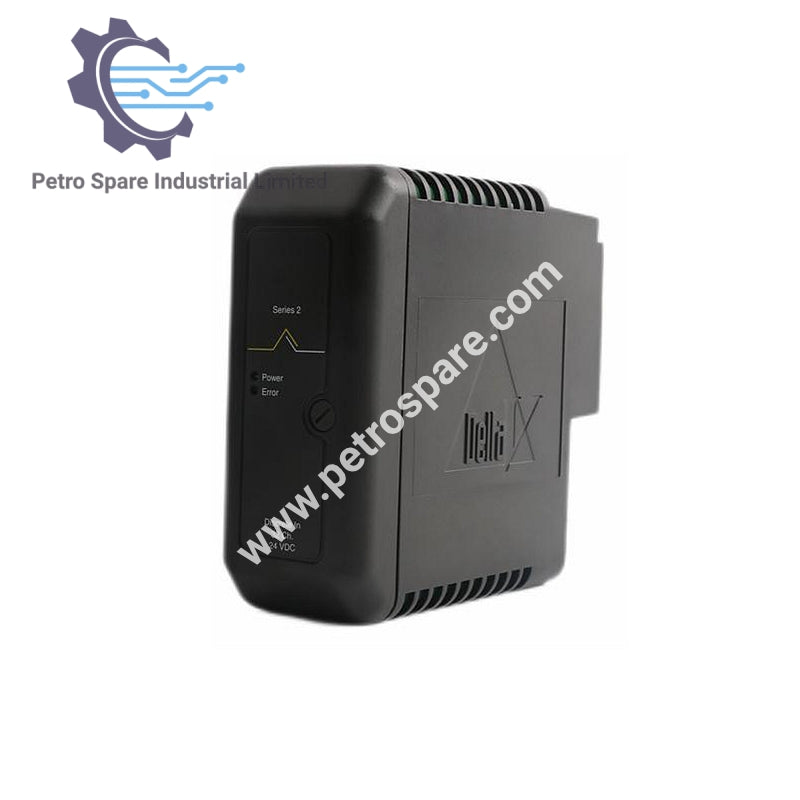

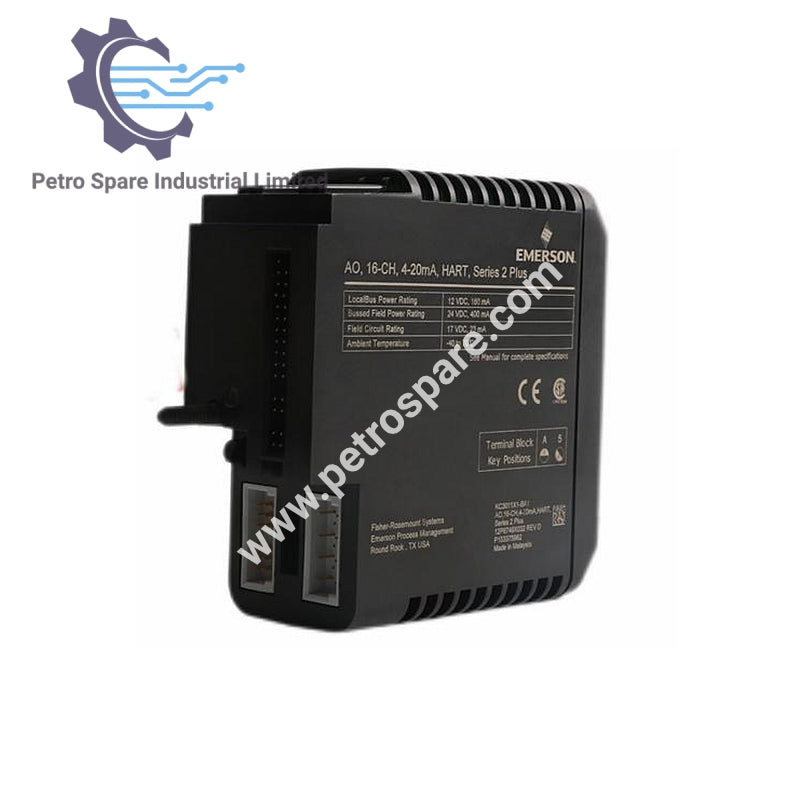

KC3011X1-BA1 adalah modul output analog 16-saluran dari Emerson, mendukung sinyal 4–20 mA HART dengan toleransi lingkungan yang kuat dan diagnostik terintegrasi.

Informasi Umum

• Saluran: 16 AO dengan HART

• Jenis Sinyal: 4–20 mA dengan HART

• Isolasi Output: Ya

• Pemasangan: Pada pembawa dengan daya lapangan yang dibuskan

• Kunci Blok Terminal: A5

Persyaratan Daya

• Daya Bus Lokal: 12 VDC pada 160 mA

• Daya Lapangan yang Dibuskan: 24 VDC pada 400 mA

• Daya Sirkuit Lapangan: 17 VDC pada 23 mA

Rating Lingkungan

• Rentang Suhu: –40 °C hingga +70 °C

• Ketahanan Guncangan: 10 g, pulsa setengah sinus 11 ms

• Getaran: 1 mm (2–13.2 Hz), 0.7 g (13.2–150 Hz)

• Kelembaban: 5% hingga 95% tanpa kondensasi

• Kontaminan Udara: ISA-S71.04 Kelas G3

Instruksi Penanganan

• Perhatian Pengangkatan: Putuskan daya lapangan (terminal atau dibuskan) sebelum melepas atau memasang perangkat

Catatan Pemeliharaan

• Kemudahan Servis: Tidak ada bagian yang dapat diservis pengguna

• Kalibrasi: Tidak diperlukan

• Pembongkaran: Tidak diperbolehkan

---
