IS200DSPXH1D

Ikhtisar

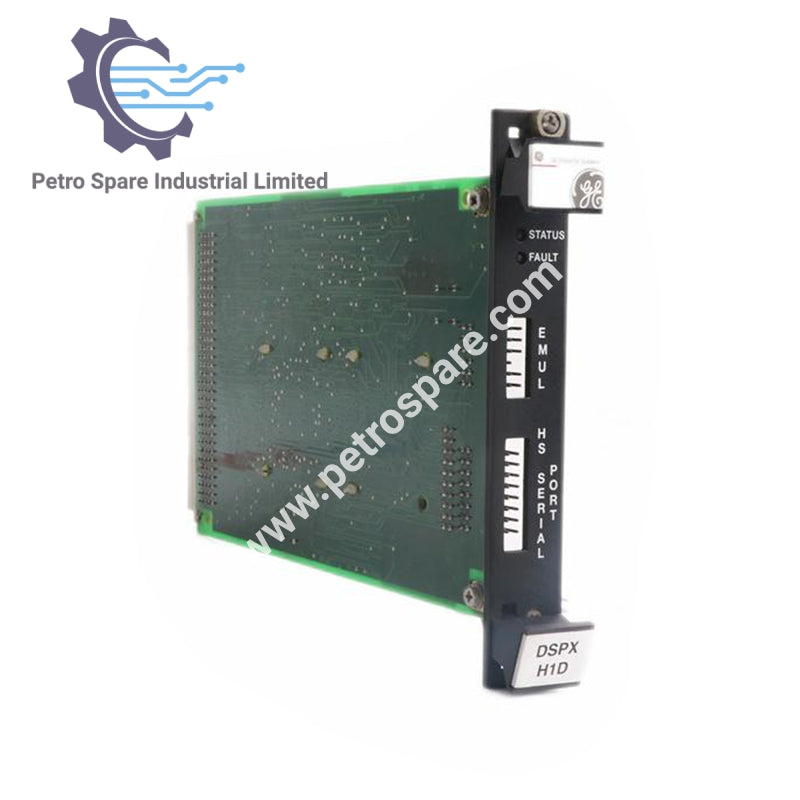

Papan Kontrol Prosesor Sinyal Digital IS200DSPXH1D adalah modul berbasis mikroprosesor yang dikembangkan oleh GE untuk Seri Mark VI.

Informasi Umum

• Tingkat Perakitan: Dasar

• Modul Kontrol: Prosesor Sinyal Digital berbasis Mikroprosesor

• Variasi Grup: H1D, Pelapisan Konformal

• Lokasi: Rak Kontrol

• Jenis Produk: Papan Kontrol

Karakteristik Fisik

• Dimensi Eksternal: 0,5 × 5 × 6,5 inci

• Berat: 5 ons

• Papan Pengkabelan: Cetak

Regulator

• Fungsi: Regulasi Tegangan Medan dan Arus Medan

Firmware dan Perangkat Lunak

• Penyimpanan Firmware: Memori Flash onboard

• Jenis Firmware:

  • Kode Aplikasi: Mendefinisikan fungsi kontrol spesifik untuk produk exciter dan drive, dikirim melalui port Tool

  • Parameter Konfigurasi: Dimuat ke dalam pengendali menggunakan aplikasi Toolbox

  • Boot Loader: Mendukung inisialisasi dan manajemen firmware

• Pemindahan Parameter:

  • Parameter exciter melalui aplikasi Unit Data Highway

  • Parameter drive melalui Ethernet, port serial, atau koneksi ISBus

---
