IMQRS22

Deskripsi

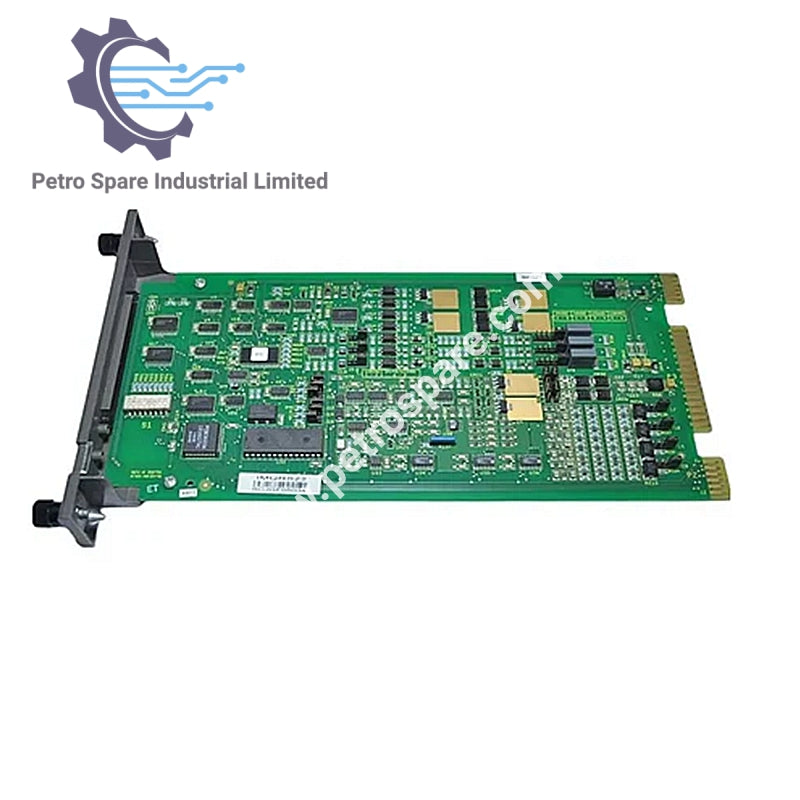

Modul I/O Respon Cepat IMQRS22 oleh ABB Bailey dirancang untuk pemrosesan data yang tepat dan andal, menawarkan waktu respon berkecepatan tinggi dan integritas sinyal yang luar biasa.

Persyaratan Daya

• Tegangan Operasi:

• +5 VDC (±5%)

• +15 VDC (-2,5%, +5%)

• -15 VDC (-5%, +2,5%)

• +24 VDC (±10%) (disuplai melalui konektor P3 dari unit terminasi)

Kondisi Lingkungan

• Suhu Lingkungan:

• Rating kabinet internal: 0° hingga 70°C (32° hingga 158°F)

• Kelembaban Relatif:

• 5% hingga 95% hingga 55°C (tanpa kondensasi)

• 5% hingga 45% pada 70°C (tanpa kondensasi)

• Derajat Polusi: 1

• Tekanan Atmosfer: Permukaan laut hingga 3 km (1,86 mil)

• Kualitas Udara: Tidak korosif (menurut ISA S71.04 Kelas LA, LB, LC - level 1)

Spesifikasi Kinerja

• Penolakan Mode Normal: 37 dB pada 50/60 Hz

• Penolakan Mode Umum: 53 dB dari DC hingga 60 Hz

• Waktu Respon: 0,27 detik hingga 95% dari nilai akhir per saluran (perubahan langkah 100%)

• Resolusi A/D: 12 bit untuk input analog

---
