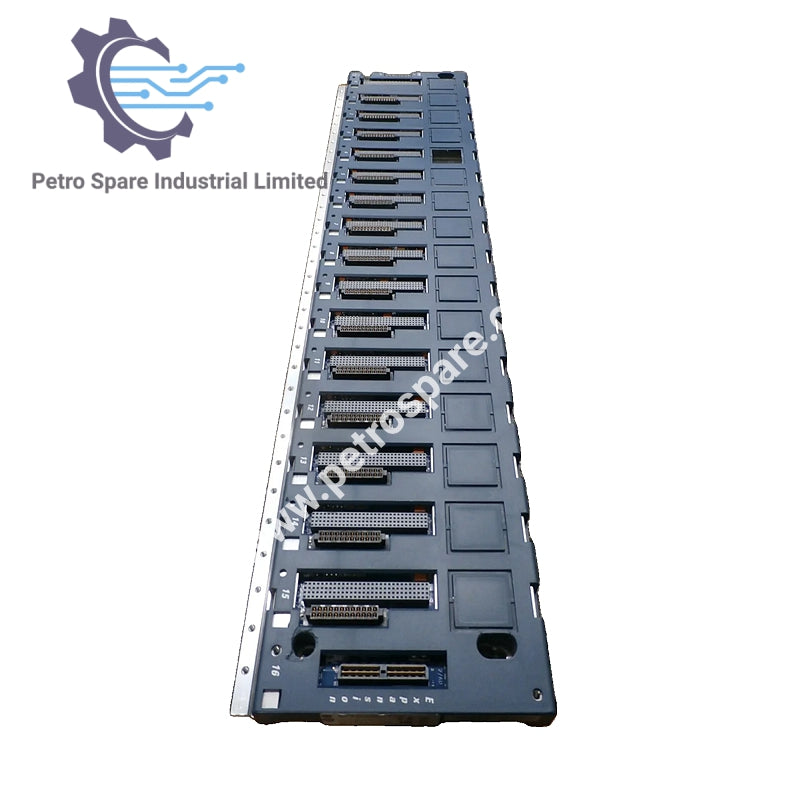

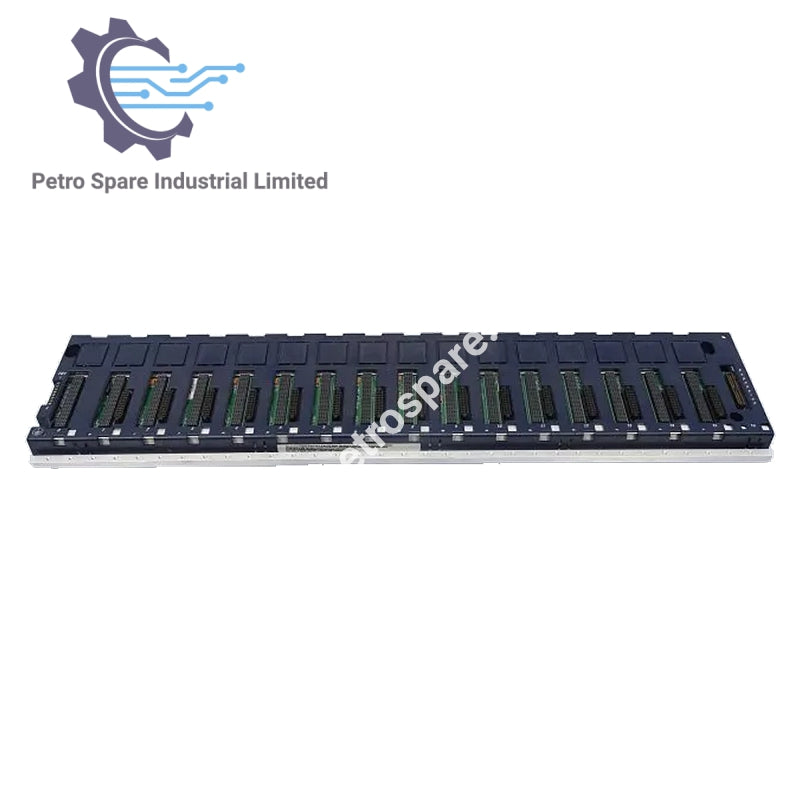

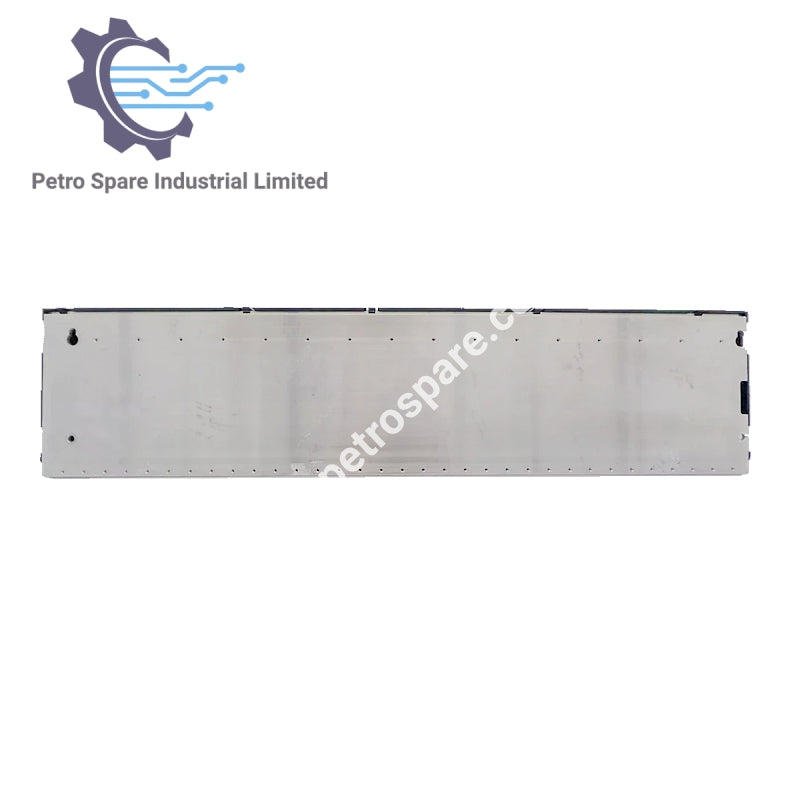

IC695CHS016

Deskripsi

• Model: IC695CHS016
• Tipe: Backplane universal
• Fungsi: Mendukung pemasangan modul I/O dan opsi berbasis PCI RX3i dan Seri 90-30

Spesifikasi

• Slot: 12
• Konektor Bus: Bus PCI, Bus Serial
• Tegangan Masukan: +24 VDC
• Rating Arus: 600 mA pada 3.3 VDC, 240 mA pada 5 VDC
• Dimensi: 141.4 x 602 x 147.3 mm (5.5 x 23.7 x 5.8 in)

Pemasangan & Instalasi

• Pemasangan: Rak (orientasi horizontal saja)
• Jarak Bebas Instalasi: 102 mm (4 in) di semua sisi
• Perlindungan yang Diperlukan: NEMA/UL Tipe 1 (IP20)
• Enklosur: IP54 atau lebih tinggi
• Ukuran Kabel yang Direkomendasikan: 14 sampai 22 AWG

Daya & Kompatibilitas

• Terminal Masukan: TB1; Terminal 7: 24VDC terisolasi, Terminal 8: ground terisolasi
• Daya Internal yang Digunakan: 240 mA pada 5 VDC, 600 mA pada 3.3 VDC
• Hot-swap Modul: Didukung

Informasi Umum

• Merek: GE Fanuc
• Seri: PACSystem RX3i
• Jenis Produk: Backplane universal
• Status Siklus Hidup: Aktif

---
