IC695ALG728

Ikhtisar

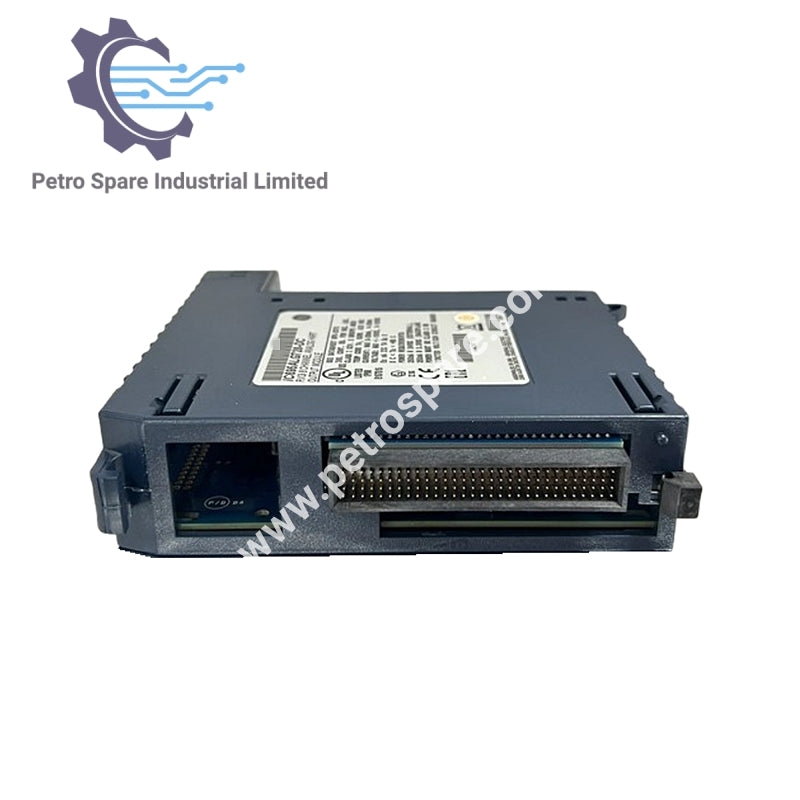

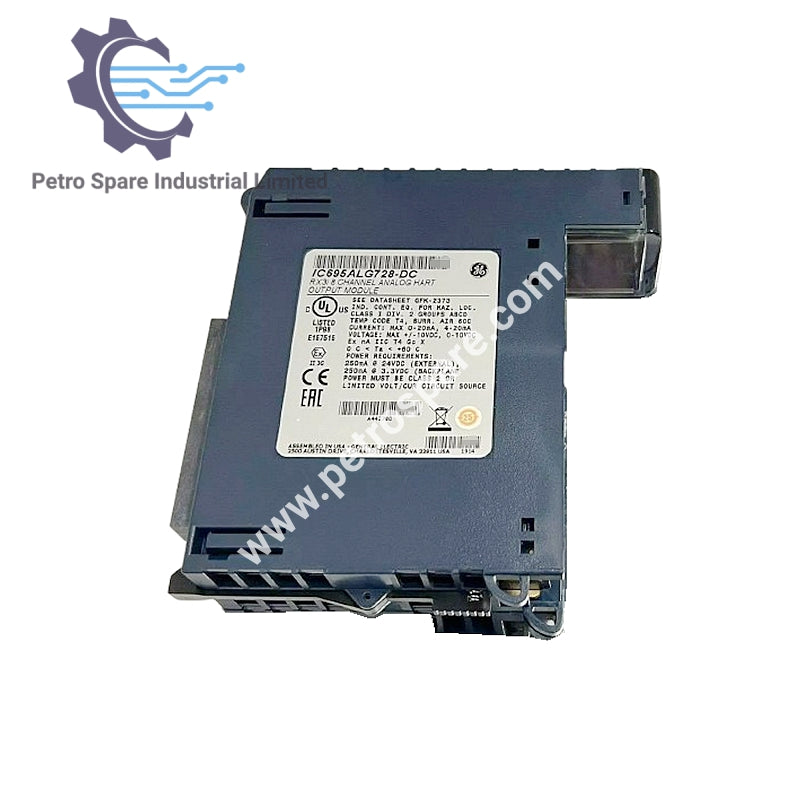

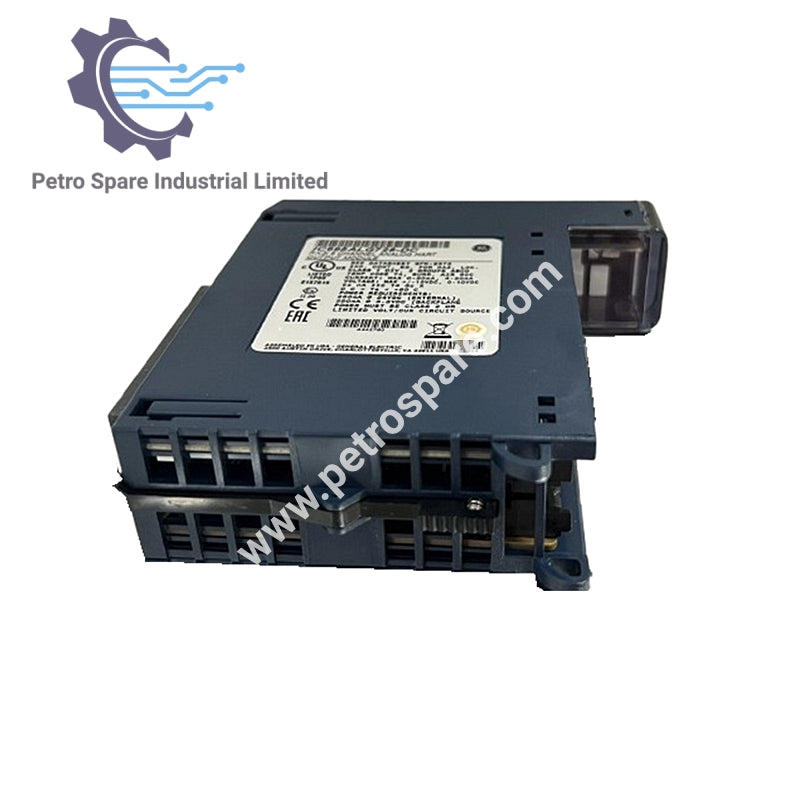

Modul Output Analog GE Fanuc IC695ALG728 adalah modul output tegangan/arus 8-saluran dengan dukungan komunikasi HART, dirancang untuk sistem kontrol industri.

Spesifikasi Elektrik

• Rentang Output:

• Arus: 0 hingga 20 mA, 4 hingga 20 mA

• Tegangan: ±10 V, 0 hingga 10 V

• Backplane Power Requirements: Maksimum 380 mA @ 3,3 V

• Power Dissipation (Vuser=24 V): Maksimum 7,25 Watt

• Catu Daya Eksternal (Vuser):

• Rentang Tegangan: +19,2 V hingga +30 V DC

• Arus Diperlukan: maksimum 250 mA

Performa

• Resolusi:

• ±10 V: 15,9 bit

• 0 hingga 10 V: 14,9 bit

• 0 hingga 20 mA: 15,9 bit

• 4 hingga 20 mA: 15,6 bit

• HART Communications: Protokol versi 5.0

• Output Data Format: Konfigurasikan sebagai IEEE floating point 32-bit atau integer 16-bit dalam bidang 32-bit

• Kecepatan Pembaruan Analog:

• Dengan HART: ~16 ms untuk semua 8 saluran

• Tanpa HART: ~8 ms untuk semua 8 saluran

---
