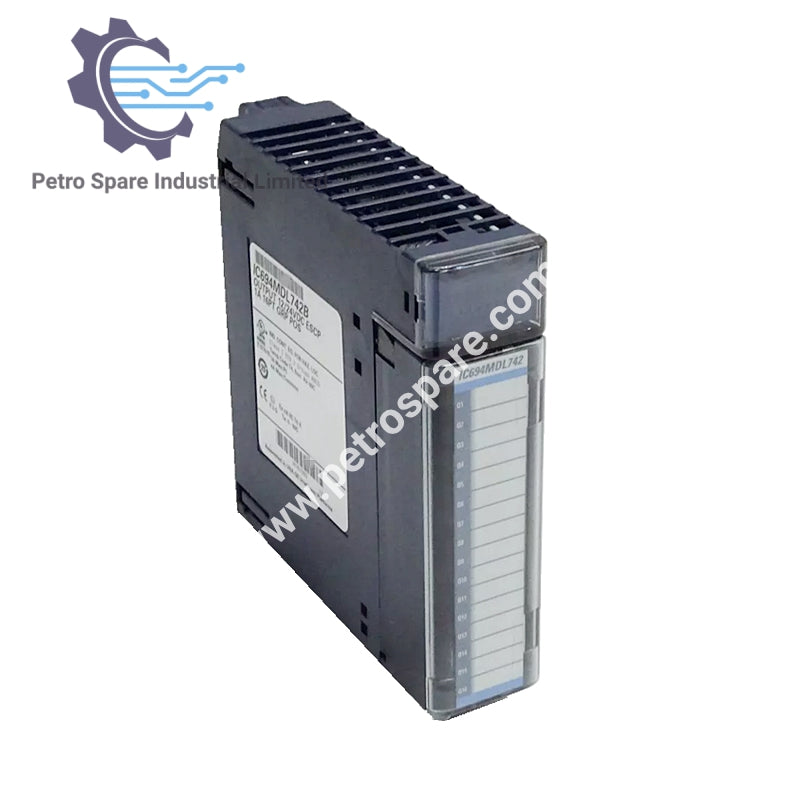

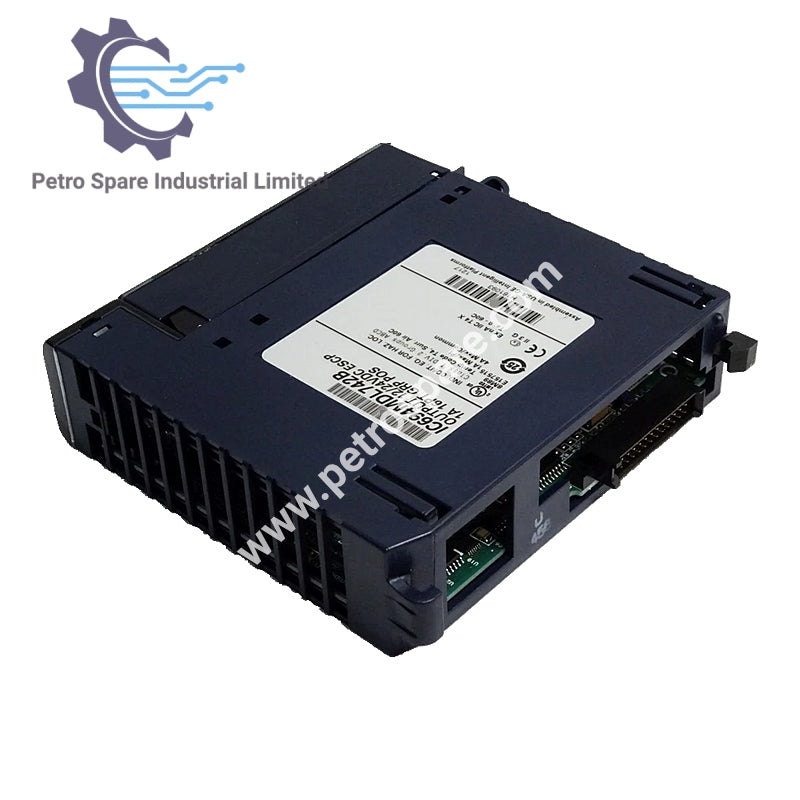

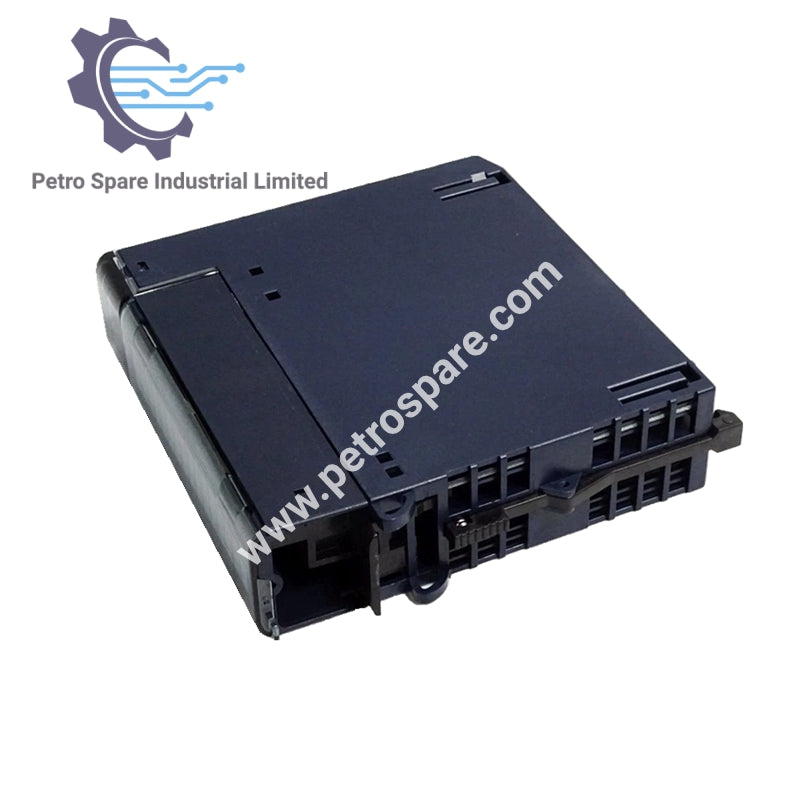

IC694MDL742

Ikhtisar

The IC694MDL742 adalah Modul Output Logika Positif yang diproduksi oleh GE Fanuc. Dirancang untuk aplikasi 12/24V DC, modul ini menyediakan 16 output dengan isolasi yang kuat dan kemampuan penanganan arus tinggi, ideal untuk lingkungan industri yang menuntut.

Spesifikasi

• Model: IC694MDL742

• Tegangan Terukur: 12/24V DC

• Rentang Tegangan Output: 12 hingga 24V DC (+20%, -15%)

• Output per Modul: 16 (dua grup masing-masing 8 output)

• Isolasi:

• Lapangan ke backplane: 250 VAC terus-menerus, 1500 VAC selama 1 menit

• Grup ke grup: 250 VAC terus-menerus, 1500 VAC selama 1 menit

• Arus Keluaran:

• Maksimum 1 Ampere per titik

• Maksimum 4 Ampere per grup pada 50°C

• Maksimum 3 Ampere per grup pada 60°C

• Konsumsi Daya: 130mA (semua output aktif) dari bus 5V pada backplane

Karakteristik Output

• Arus Masuk: 5,2 Ampere selama 10 ms

• Penurunan Tegangan Output: maksimum 1,2V

• Kebocoran Saat Mati: maksimum 1mA

• Waktu Respon Hidup: maksimum 2ms

• Waktu Respon Mati: maksimum 2ms

---
