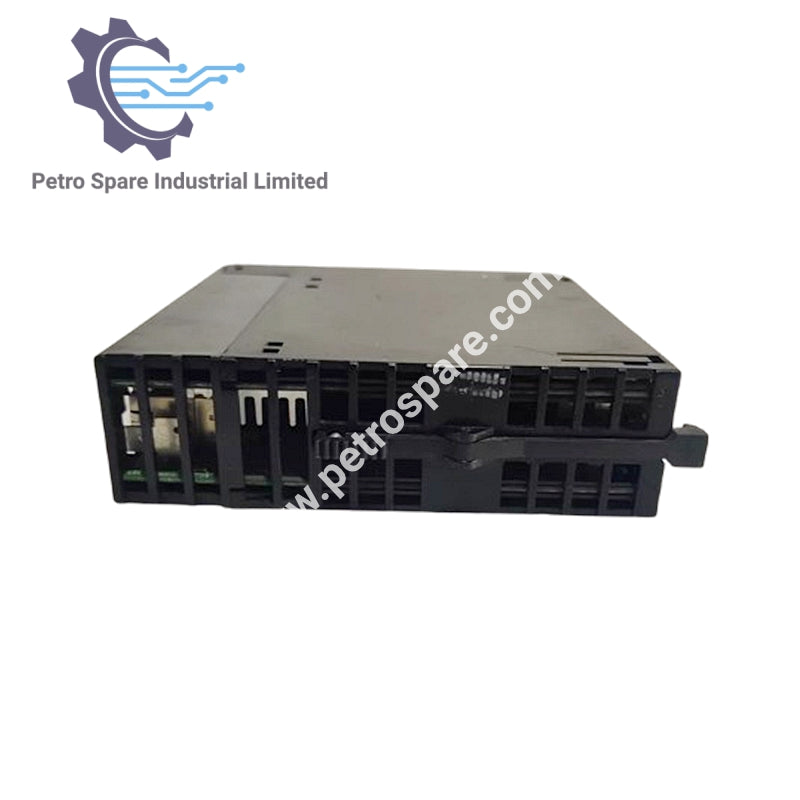

IC693NIU004

Ikhtisar Produk

IC693NIU004 adalah Unit Antarmuka Jaringan Ethernet (ENIU) untuk GE Fanuc Seri 90-30, memungkinkan komunikasi Ethernet Global Data (EGD) untuk pertukaran data I/O, status, dan kontrol melalui jaringan industri.

Antarmuka Ethernet

• Fungsi: Stasiun EGD untuk pertukaran data I/O dan kontrol

• Tipe Port: 2 × port Ethernet RJ-45

• LED Port:

• LINK/ACT: Kehadiran tautan dan aktivitas lalu lintas

• 100Mbps: Menunjukkan kecepatan koneksi 100 Mbps

• Indikator:

• EOK, LAN, STAT, PS: Indikator status modul dan komunikasi

• Perilaku LED: MENYALA, kedip lambat, kedip cepat untuk menunjukkan status atau kesalahan

Fungsi LED & Tombol

• Total LED: 8

• Tombol Restart Ethernet:

• Fungsi 1: Tes LED (semua 7 LED menyala bersamaan)

• Fungsi 2: Restart antarmuka Ethernet dan perangkat lunak

• Efek: Sementara mengganggu semua komunikasi Ethernet

Port Serial

• Tipe: RS-232 (RJ-11 6-pin)

• Tujuan: Mengakses perangkat lunak manajer stasiun menggunakan terminal atau emulator

Fitur Fisik

• Konektor: 3 konektor port

• Pembumian: Tab sambungan pembumian pelindung

• Alamat MAC: Dicetak di luar pada rumah modul

---
